當我用2節鋰電池串聯時，電池電壓最大可達到：4.2V+4.2V=8.4V。一般充電，大家都知道充電的電壓是5V。市面上5V升壓型的充電IC很少，而且電流也不大。

    這個時候就可以考慮用升壓電路了。

PL7512輸入電壓2.7V--12V，輸出電壓最高13V。

輸出電壓計算

輸出電壓由 FB Pin 分壓電阻決定，計算公式如下，R1 使用 300k?~500k?

    VOUT=1.2V*(1+R1/R2)

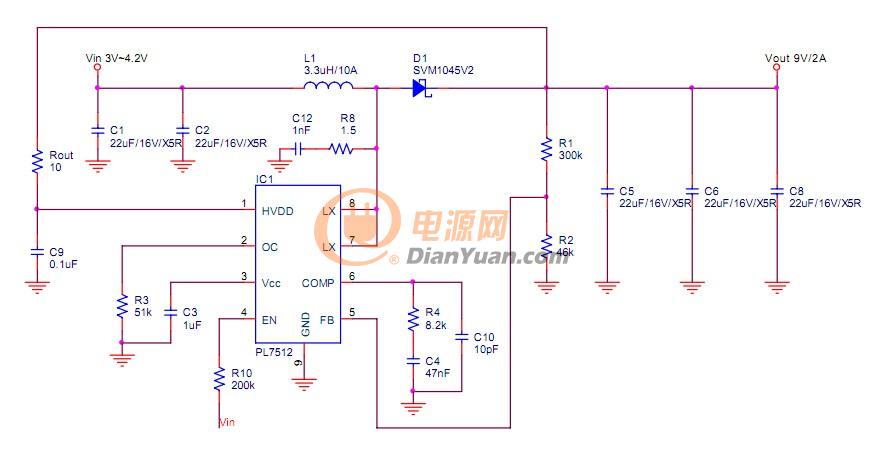

應用元件

? C1,C2,C5,C6,C8：輸入與輸出穩壓濾波電容。

? C9：HVDD 濾波電容。

? C3：HVDD 經過內部穩壓管到 Vcc 產生 5V，此電壓會提供內部電路與驅動 MOS，需要加穩壓電容。

? C4,C10,R4：系統補償回路元件，關系到 LX 方波穩定度與暫態響應速度。

? R1,R2：FB 分壓電阻，決定輸出電壓，R1 使用300k?~500k?。

? R3：改變阻值，調整過電流保護點。

? R10：EN 到輸入上拉電阻，控制 EN 下拉地，開關 IC。

? Rout：HVDD 限流電阻，避免輸出電壓過高，擊傷 IC。

? C12,R8：突波吸收元件，降低 LX 開關切換突波。

? L1：電感具有儲能與濾波功用，感值越大電流漣波越小，相對感值越小漣波越大。選用電感注意電感是否適合高頻操作，及電感額定飽和電流值。

? D1：當 LX 截止時，D1 肖特基管導通，提供電感放電回路

PCB布局說明

? 大電流路徑走線要粗，鋪銅走線最佳。

? 開關切換連接點 L1、LX 與 D1，走線要短與粗，鋪銅走線最佳。

? 輸入電容 C9 靠近 HVDD 與 GND Pin，達到穩壓與濾波功效。

? 分壓電阻 R1,R2 靠近 FB 與 GND Pin。

? FB Pin,D-,D+ 遠離開關切換點 L1、LX 與 D1，避免受到干擾。

? 輸入電容 C1,C2 的地、輸出電容 C5,C6,C8 地與 GND Pin，鋪銅走線，上下層地多打洞連接。

? 輸出電容 C5 的地一定要靠近 IC 底部散熱片 GND Pin，降低開關切換突波與輸出高頻雜訊。

? 突波吸收元件 R8,C12 兩者靠近，且靠近 LX 與 GND Pin，R9,C13兩者靠近，且靠近 D1。

? 板子多余空間建議鋪地。? L1， D1， PL7512 在升壓工作時，屬于主要發熱源，需要注意散熱和 PCB 布局。
