拆解一個高輸出電壓（約120V）電源整流問題

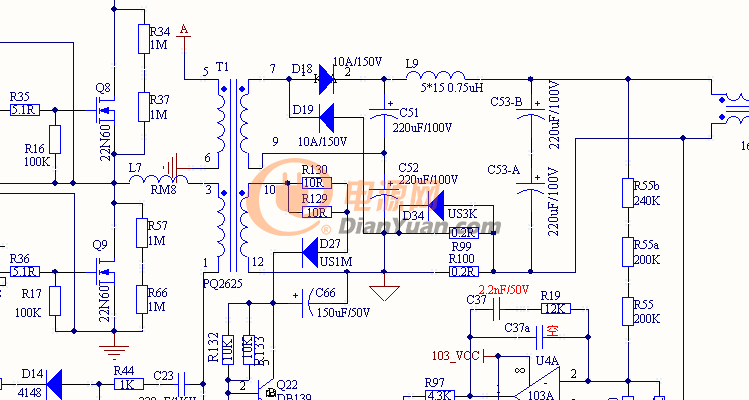

拆解一個高輸出電壓（約120V）電源，采用L6599芯片做的，輸出部分為什么不用半橋或全橋整流啊，這種叫什么橋整流方式啊，變壓器第9腳怎么是接在C51與C52中間呢，怎么參與諧振工作的？在線等解答。

20170502093705

全部回復(4)
正序查看
倒序查看
2017-05-02 13:36
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
jsapin
LV.5
3
2017-05-03 08:31
@電源網-fqd
已經被添加到社區經典圖庫嘍http://m.zjkrx.cn/bbs/classic/
這是變壓器7-9繞組的全波倍壓整流，7腳為正脈沖時通過二極管D18對電容C51充電，變壓器導通另一個半周時7腳為負脈沖，通過二極管D19對電容C52充電，這樣電容C51和C52是串聯，在C51的正極和C52的負極之間電壓就是2倍的變壓器7-9繞組電壓，實現" 高電壓"輸出
0
回復
eboy
LV.4
4
2017-05-03 10:47
@jsapin
這是變壓器7-9繞組的全波倍壓整流，7腳為正脈沖時通過二極管D18對電容C51充電，變壓器導通另一個半周時7腳為負脈沖，通過二極管D19對電容C52充電，這樣電容C51和C52是串聯，在C51的正極和C52的負極之間電壓就是2倍的變壓器7-9繞組電壓，實現"高電壓"輸出
你這是拆解的是類似華陽光電的防水電源吧，這份線路圖還不是最精華的部分
0
回復
2017-05-11 10:26
倍壓整流
