【我是工程師第三季】DIY 600W PFC+LLC 電動車智能充電器

前幾天應朋友要求制作一款48V 10A的電動車智能充電器，趁著這個活動，開搞。。

輸入：175~264Vac(50~60Hz)

輸出：57.6V（最大充電電壓） 10.5A

架構：PFC+LLC MCU控制三段式充電

顯示：OLED顯示充電電流計電壓，和充電狀態等

目標效率：93%（看到很多大神都做到94-95%，我初次做不知道能做到多少）

因為白天還要上班，不能及時更新還請見諒。。。

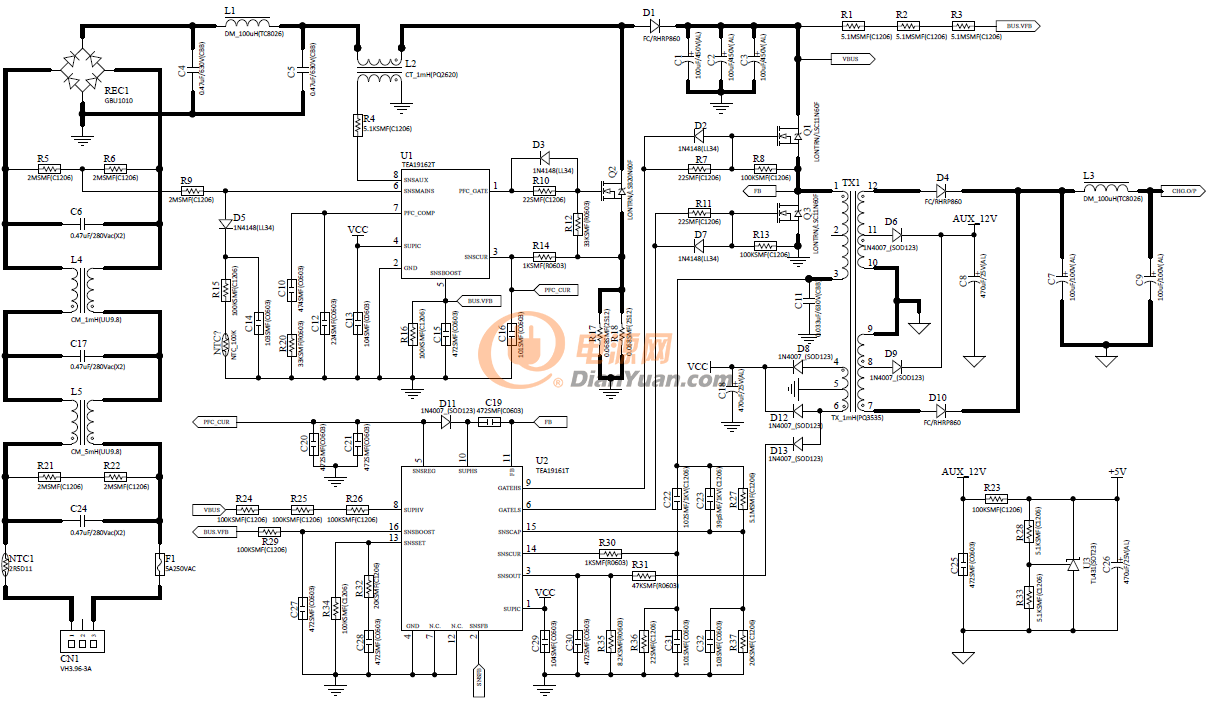

2017.3.25  10:52  更新原理圖，參數還沒有細算。

QQ截圖20170325105110

QQ截圖20170325105328

2017.3.25 13:08 更新一張PCB圖片, 初步布局

QQ截圖20170325130801
