玩太陽能很久了，mppt做了一大堆，并且還在不斷改進和優化中。太陽能發出來的電要有地方存，有設備用，那么電池是一個必備的器件，無論是鋰電池組還是蓄電池組，都很難避免單節電池差異，造成的電壓不平衡問題。
整體工作圖
隨手做了一個能量轉移型的電池均衡系統，以蓄電池組均衡為例，先簡單介紹下，原理很簡單，有一定動手能力的朋友都可以自制（會單片機編程+畫PCB）。并希望磚家們多討論，拍磚，幫助這款產品更實用化，成本更加合理，更實用化。
1、設計時沒有用鋰電池那種常見的電阻均衡方式，而選擇了能量轉移均衡方式；
2、均衡電流不能太小，不然對蓄電池組效果很差。最后根據器件和成本情況選擇了均衡電流在2~3A；
3、既然是單片機方式，就附帶電壓表功能，免得大家外掛電壓表頭還浪費電能；
4、由于供電模塊的最低輸入電壓需求，適合3~5串的蓄電池進行均衡。

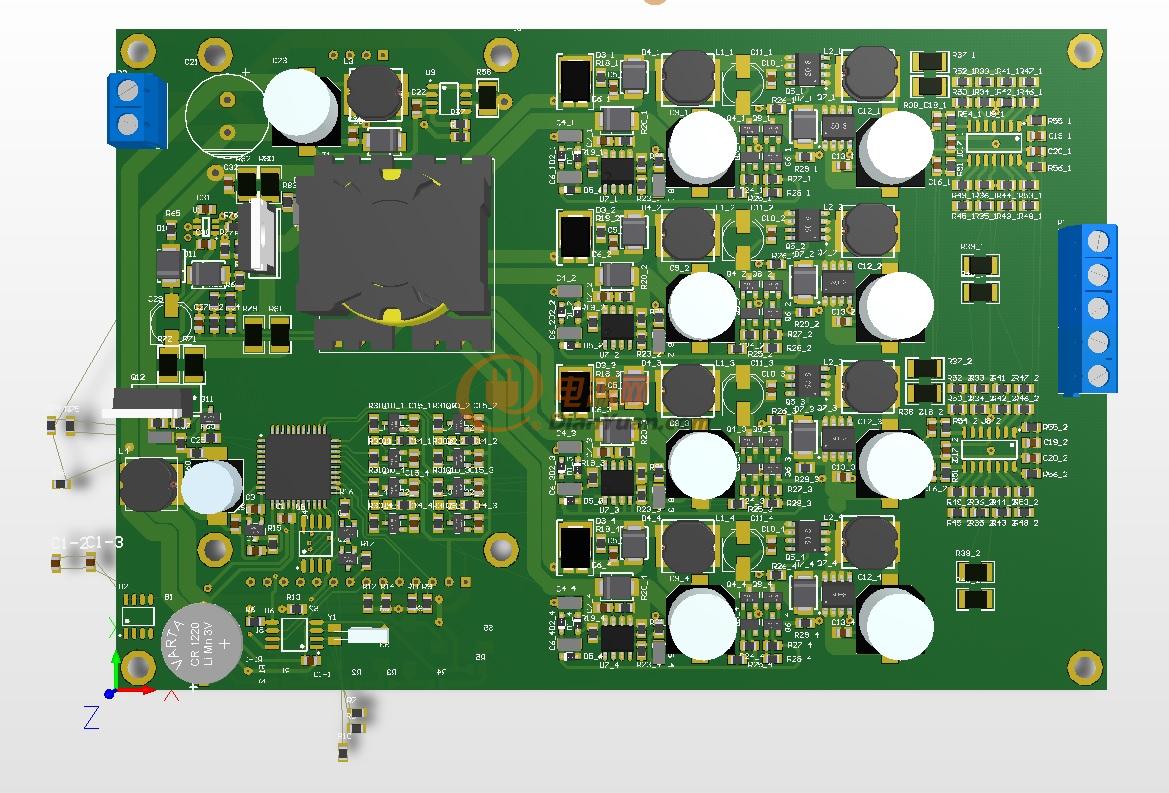

正面
背面
顯示部分
硬件設計重點和難點：
1、采用光耦進行選通和采樣，光耦電流盡量大；
2、供電采用隔離模塊，模塊功率和效率；
3、預留無線通訊端口；
4、必須有自動關機功能，因為保護板畢竟還是有微小的損耗，當電池組電壓特別低時，要能自動關機，還是徹底的不耗電的那種。
總體講沒有什么技術難點，核心思想是，從電池組取電，用隔離模塊對單片機系統供電，然后通過光耦進行電池選通，分別測量每一節電池電壓，然后判斷出最低一節的電池組號，接下來利用隔離模塊把整體電池組的能量對最低一節電池組進行充電，從而達到整個電池組的電壓平衡。
當然鋰電池均衡也是有的。
16串鋰電池保護板
顯示監控部分
老規矩，樓蓋到200層提供原理圖，依然不提供軟件代碼。有能力有興趣可以嘗試自制
