速來圍觀，拆個開關電源，分析其原理，看看主電路是啥拓補結構~！

IMG_20161030_120544

IMG_20161030_120552

IMG_20161030_120559

IMG_20161030_120608

IMG_20161030_120616

IMG_20161030_120623

IMG_20161030_120639

IMG_20161030_120646

IMG_20161030_120659

IMG_20161030_120720

IMG_20161030_120727

IMG_20161030_120848

IMG_20161030_120937

IMG_20161030_120949

該電源輸入為三相AC380V,開關電源PWM  IC : UCC3802，兩個開關管STW12NK90Z,一個IGBT管：IRG4PH30K.

初步看應該是半橋拓補結構。但是沒有驅動變壓器，沒有專用驅動IC，如IR2111;沒有功率因數/FPC  IC

全部回復(27)
正序查看
倒序查看
greenbug
LV.4
2
2016-10-30 17:18
半橋的可能性更大點，感覺。其他的結構做這個太費勁。輸入電壓太高。
0
回復
net20
LV.4
3
2016-10-30 19:17
@greenbug
半橋的可能性更大點，感覺。其他的結構做這個太費勁。輸入電壓太高。

繼續拆解，怎么沒人頂呢...還準備把測繪的拓補結構放出來呢~！

0
回復
三撅
LV.4
4
2016-10-30 22:21
@net20
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]繼續拆解，怎么沒人頂呢...還準備把測繪的拓補結構放出來呢~！
在等著你的拆解
0
回復
2016-10-31 09:21
@net20
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]繼續拆解，怎么沒人頂呢...還準備把測繪的拓補結構放出來呢~！
繼續拆哇
0
回復
net20
LV.4
6
2016-10-31 13:07
@電源網-fqd
繼續拆哇

那個啥，變壓器就不拆了，還準備修復上呢...

主電路拓補結構已經畫出來了，不太常見的結構，完善完善，準備放出來...

0
回復
2016-10-31 22:08
@電源網-fqd
繼續拆哇

過來看直播，請繼續!

0
回復
net20
LV.4
8
2016-11-01 17:12

剛測了一下變壓器極性,由此判斷變壓器是工作在反激狀態，即：主開關管關斷時，二次繞組才有輸出

0
回復
net20
LV.4
9
2016-11-02 07:09
@ymyangyong
過來看直播，請繼續[圖片]!

實在無趣，直接上圖...

初步分析，開關電源工作在反激狀態，L1電感能減小尖峰電流，改善功率因數；

Q3  IGBT管是充電管，電阻R1  5W/100歐姆是充電電阻；開關管Q2是主開關管；

由變壓器極性可知，其工作在反激狀態...

Q1開關管是有源RCD?

Q1與Q2也不是雙管反激電路（更不是正激，輸出沒有濾波電感嘛?。?也不是標準半橋電路。

Q1與Q2拿到是不對稱半橋？

懇請各位看官指正~！

0
回復
2016-11-02 09:11
@net20
實在無趣，直接上圖...初步分析，開關電源工作在反激狀態，L1電感能減小尖峰電流，改善功率因數；Q3 IGBT管是充電管，電阻R1 5W/100歐姆是充電電阻；開關管Q2是主開關管；由變壓器極性可知，其工作在反激狀態...Q1開關管是有源RCD?Q1與Q2也不是雙管反激電路（更不是正激，輸出沒有濾波電感嘛?。?也不是標準半橋電路。Q1與Q2拿到是不對稱半橋？懇請各位看官指正~！[圖片]
總體結構是半橋,看驅動是不是對稱的，C3應該是隔直電容。
0
回復
2016-11-02 10:54
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://m.zjkrx.cn/bbs/1531738.html



0
回復
xue007
LV.9
12
2016-11-02 15:25
這個電路是互補驅動半橋電路，屬軟開關一類，論壇里十年前有過這個電路。德國的
0
回復
net20
LV.4
13
2016-11-02 15:27
@xue007
這個電路是互補驅動半橋電路，屬軟開關一類，論壇里十年前有過這個電路。德國的

兩個MOS開關管都是N溝道的。，一個N,一個P才能叫互補吧。Q2由UCC3802驅動，Q1開關變壓器的一個繞組自驅動

0
回復
xue007
LV.9
14
2016-11-02 15:34
@net20
兩個MOS開關管都是N溝道的。，一個N,一個P才能叫互補吧。Q2由UCC3802驅動，Q1開關變壓器的一個繞組自驅動
我說的互補驅動是指一個導通30%的話另一個就是70%。死區恒定?？梢赃_(dá)到軟開關
0
回復
maxpayne
LV.5
15
2016-11-02 21:33
關注。。。
0
回復
heliu
LV.4
16
2016-11-03 00:29
@net20
實在無趣，直接上圖...初步分析，開關電源工作在反激狀態，L1電感能減小尖峰電流，改善功率因數；Q3 IGBT管是充電管，電阻R1 5W/100歐姆是充電電阻；開關管Q2是主開關管；由變壓器極性可知，其工作在反激狀態...Q1開關管是有源RCD?Q1與Q2也不是雙管反激電路（更不是正激，輸出沒有濾波電感嘛?。?也不是標準半橋電路。Q1與Q2拿到是不對稱半橋？懇請各位看官指正~！[圖片]
長見識，真是半橋。
0
回復
heliu
LV.4
17
2016-11-03 09:29

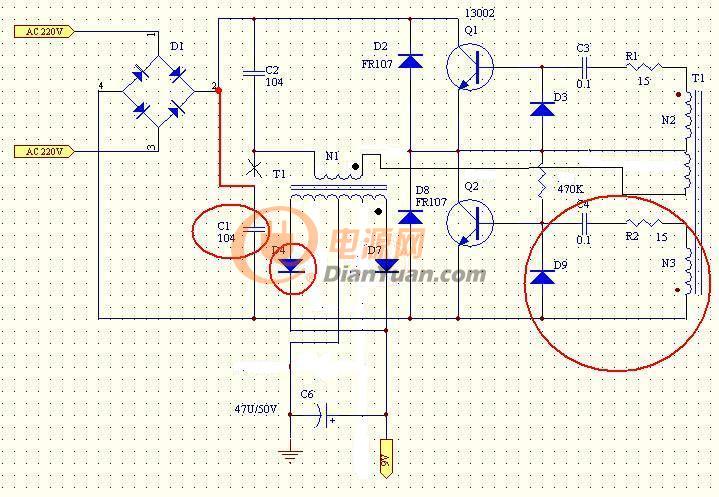

上圖是個電子變壓器，和樓主電路不同的地方有：

1，沒有電容分壓。對于交流來說沒有區別，很多節能燈電路也是上面一個電容。

2，不是全波整流。下管導通的時候變壓器不傳輸能量，變壓器利用率低了，為什么呢？

3，下管是IC驅動。電子變壓器能不能加上光偶控制下管來穩壓呢？

有大蝦解答么？

0
回復
2016-11-03 09:38
很有個性的電源
0
回復
2016-11-03 10:37
@net20
[圖片][圖片]剛測了一下變壓器極性,由此判斷變壓器是工作在反激狀態，即：主開關管關斷時，二次繞組才有輸出
好貼學習下
0
回復
net20
LV.4
20
2016-11-04 09:47

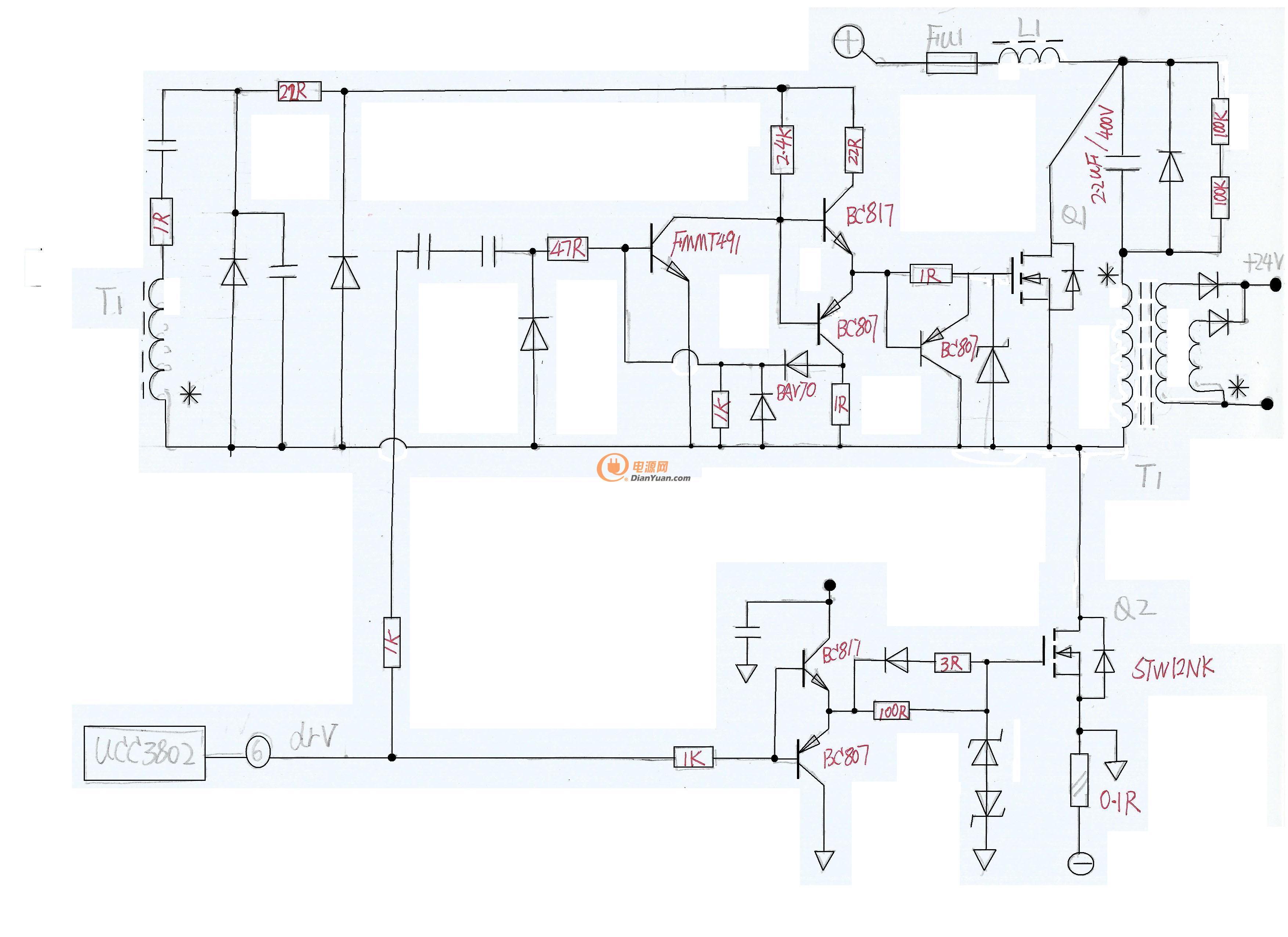

剛整理了一下驅動部分的電路。簡要分析一下：Q2導通時，Q1截至；Q1導通時，Q2截止。類似于半橋工作狀態。

變壓器T1的一個繞組給Q1驅動電路部分供電，使Q1,Q2不共地，能獨立驅動工作。

0
回復
2016-11-04 11:55
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
heliu
LV.4
22
2016-11-04 13:06
@net20
[圖片]剛整理了一下驅動部分的電路。簡要分析一下：Q2導通時，Q1截至；Q1導通時，Q2截止。類似于半橋工作狀態。變壓器T1的一個繞組給Q1驅動電路部分供電，使Q1,Q2不共地，能獨立驅動工作。

實在看不清，我給描一下。





0
回復
2016-11-04 13:23
@heliu
實在看不清，我給描一下。 [圖片]
0
回復
2016-11-05 13:14
@heliu
實在看不清，我給描一下。 [圖片]
圖中驅動是互補的，著來是不對稱半橋。
0
回復
dengyuan
LV.8
25
2016-11-07 08:56
@heliu
實在看不清，我給描一下。 [圖片]
不對稱半橋反激電路。
0
回復
黃5弟
LV.1
26
2016-11-07 18:58
@heliu
 [圖片]上圖是個電子變壓器，和樓主電路不同的地方有：1，沒有電容分壓。對于交流來說沒有區別，很多節能燈電路也是上面一個電容。2，不是全波整流。下管導通的時候變壓器不傳輸能量，變壓器利用率低了，為什么呢？3，下管是IC驅動。電子變壓器能不能加上光偶控制下管來穩壓呢？有大蝦解答么？
請問連長，你的平時都是用什么軟件畫原理圖，multisim大圖好卡
0
回復
ethanwey
LV.3
27
2016-11-08 11:00
@ymyangyong
圖中驅動是互補的，著來是不對稱半橋。

不對稱半橋的二次側不是中心抽頭嗎

這樓的架構是ACTIVE CLAMP的嗎??

樓主畫的RCD SNUBBER也怪怪的

0
回復
zvszcs
LV.12
28
2016-11-08 22:43
@dengyuan
不對稱半橋反激電路。
正解，難點在于變壓器設計，屬于軟開
0
