各位大俠好：
LED軟燈帶產品，直流24V供電，工作最大電流大約5A。需檢測燈帶正負極的內阻，要求：每次開機給燈帶供電時先檢測，當大于5K-10K歐時電壓正常供電，燈帶亮；當小于5K-10K歐時，斷開，不供電，燈帶不亮。 正常點亮工作時不作檢測。原因是燈帶用一段時間后受潮短路漏電燒膠打火。
請問用什么電路做比較好 ？
請求各位指導下！謝謝各位！
直流LED軟燈帶開機供電短路檢測
全部回復(42)
正序查看
倒序查看
@wzk0752
你好！你好！如果改電路的功能，上電燈帶就亮，不做檢測，直到出現故障，也是5K的阻抗，就斷開。就是在燈帶工作時檢測，算是漏電檢測吧。在開關電源上增加這功能會很麻煩嗎？燈帶連接長度可以隨便接，最長20米，電流最大5A?，F(xiàn)在用的開關電源都是建議客戶用明緯的。謝謝
這里有個問題，當燈帶未導通時（發光二極管未導通）測量阻抗大概有5-10K歐，當發光二極管導通后只有管壓降阻抗其實是很低的。計算一下最小R=U/I=24/5=4.8歐姆。
工作時檢測是否出現短路可以檢測最大工作電流，如果超過某一設定值就認為出現了短路。另外用電流模式的開關電源驅動LED燈更好些不怕出現短路情況。
0
回復
@boy59
這里有個問題，當燈帶未導通時（發光二極管未導通）測量阻抗大概有5-10K歐，當發光二極管導通后只有管壓降阻抗其實是很低的。計算一下最小R=U/I=24/5=4.8歐姆。工作時檢測是否出現短路可以檢測最大工作電流，如果超過某一設定值就認為出現了短路。另外用電流模式的開關電源驅動LED燈更好些不怕出現短路情況。
你好！
1. 主要是檢測主線正負極的阻抗，+24V和-的阻抗；
2. 因為這最大是電流不確定的，是根據燈帶連接長度來決定的。有可能是1A，2A，3A，5A都有可能。
謝謝
0
回復
@wzk0752

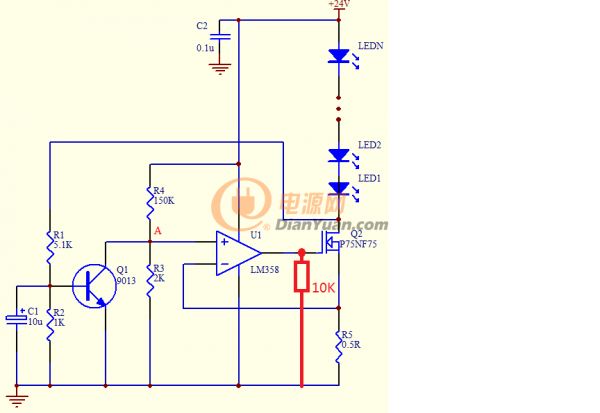

你好！整理出來的實際電路圖。現用一段燈帶做實驗，電流約260mA，測量A點的電壓有0.316V，用個20R的電阻并在燈帶的正負極，燈帶馬上不亮了，達到預期效果；如果用大些的電阻就不行了，還是亮，比如1K，是不是三極管沒導通？謝謝[圖片]
從測試點和采樣電阻看這個電流源沒有正常工作，MOS管柵極最好加兩個電阻分壓，24V直接加在柵極怕是吃不消（75NF75手冊上 Vgs=±20V）。
三極管基極兩個電阻是調短路的，調試時可以用一個可調電位器。這個地方用運放358替換會更精準些。
0
回復
@wzk0752
你好！附上最新修改后的電路圖：[圖片]有點疑問：1------正常LED燈帶工作時電流為225mA，怎么加入此電路后正常工作電路只有193mA，其中的32mA去哪了？2------測量A點電壓0.09V，B點電壓0.38V，C點電壓4.3V，運放輸出腳的8.6V是怎么得出來的？謝謝
1、電流源輸出電流為A點電壓除以電阻R5，UA/R5=0.09/0.5=180mA≈193mA，所以A點電壓要達到0.1125V左右。
2、電流源是個閉環電路，只要MOS管的柵、漏極電壓在正常范圍內一般不用考慮運放的輸出電壓是多少。
短路測試如果沒有效果的話電路可稍做修改
電路中多增加一個電阻將三極管集電極和A點分開阻值24K、400K只做參考，電容C1也不用取的太大，太大了短路響應慢。
0
回復
@boy59
1、電流源輸出電流為A點電壓除以電阻R5，UA/R5=0.09/0.5=180mA≈193mA，所以A點電壓要達到0.1125V左右。2、電流源是個閉環電路，只要MOS管的柵、漏極電壓在正常范圍內一般不用考慮運放的輸出電壓是多少。短路測試如果沒有效果的話電路可稍做修改[圖片]電路中多增加一個電阻將三極管集電極和A點分開阻值24K、400K只做參考，電容C1也不用取的太大，太大了短路響應慢。
加上新增的電阻后反而調不到短路效果？正常亮?xí)r，C點電壓有11.3V，運放輸出有22.3V。
謝謝
0
回復
@wzk0752
你好！用這個電路來做過流保護。[圖片]能說下工作原理嗎？倆個4148主要起什么作用？謝謝
這個電路中的三極管Q1、Q2構成晶閘管結構，是一種開了就關不了的帶自鎖功能的電路。當電路中電流過大采樣電阻R8上的電壓升高導致Q1管導通觸發自鎖電路動作，三極管Q1的集電極通過二極管D2將MOS管柵極拉低關斷。發生短路保護后LED燈亮，按下按鍵S1解鎖電路恢復正常。
二極管D1起穩壓管的作用為電流采樣提供0.7V左右的參考電壓，通過調節VR1來設置過流值。
二極管D2是在自鎖電路動作時驅動MOS管關斷，在非過流情況下阻止自鎖電路動作。
0
回復
@boy59
這個電路中的三極管Q1、Q2構成晶閘管結構，是一種開了就關不了的帶自鎖功能的電路。當電路中電流過大采樣電阻R8上的電壓升高導致Q1管導通觸發自鎖電路動作，三極管Q1的集電極通過二極管D2將MOS管柵極拉低關斷。發生短路保護后LED燈亮，按下按鍵S1解鎖電路恢復正常。二極管D1起穩壓管的作用為電流采樣提供0.7V左右的參考電壓，通過調節VR1來設置過流值。二極管D2是在自鎖電路動作時驅動MOS管關斷，在非過流情況下阻止自鎖電路動作。
你好！
謝謝您的分析。
因為燈帶連接長度的不同，總電流也會不一樣。如果要做幾種不同規格的過流保護，比如300mA，500mA，1A，2A或者3A等，
除了調VR之外，取樣電阻應該怎么選會好操作呢？
