新接一個鐵路項目，需要用到電源方案。自己是硬件工程師，以前也做過電源，小功率的，輸入并沒有那么寬的范圍，這次感覺難度很高，壓力很大，成功的把握不大。所以想求各位大神提供幫助，告知采用何種拓撲電路？或成套設計方案最好！謝謝大家！
電源主要指標：
輸入DC15---DC150V
輸出DC12V/8A
輸出精度+-1%
紋波小于100mVpp
效率大于80%
滿足電磁檢測要求
求超寬范圍輸入DC15---DC150V，輸出DC12V/8A隔離電源方案
全部回復(28)
正序查看
倒序查看
@boy59

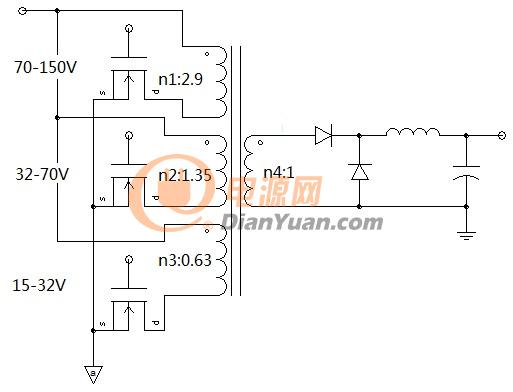

成本不太在乎的話可以用多個電源組合的方式，比如下面的正激組合[圖片]更容易的實現方法是用三個獨立的變壓器輸入輸出都并聯，輸入電壓15-32V范圍時匝比為0.63:1的正激電路工作，輸入在32-70V范圍的匝比1.35:1的正激電路工作，輸入70-150V范圍的匝比2.9:1的正激電路工作。MOS管變壓器的成本會增加，后面的濾波電感成本相對于單正激電路會降低，總成本應當可以滿足要求。
謝謝boy59版主?。?
用3個獨立的電源也不失為一個腦洞大開的好方案，但要實現起來還是有技術難度。比如：用3個控制芯片，怎么保證輸入電壓在過渡節點的“無縫”切換，尤其是當輸入電壓在32V、70V附近徘徊時。
我現在的預案是：采用推挽與BUCK串接，即推挽脈寬固定，降壓電路PWM控制；或者采用推挽與BOOST并接，即推挽脈寬固定，升壓電路PWM控制。
0
回復
@yaojinc1962
謝謝boy59版主??！用3個獨立的電源也不失為一個腦洞大開的好方案，但要實現起來還是有技術難度。比如：用3個控制芯片，怎么保證輸入電壓在過渡節點的“無縫”切換，尤其是當輸入電壓在32V、70V附近徘徊時。我現在的預案是：采用推挽與BUCK串接，即推挽脈寬固定，降壓電路PWM控制；或者采用推挽與BOOST并接，即推挽脈寬固定，升壓電路PWM控制。
在32V、70V過渡點處可做“滯回”處理，比如大于32V時切換到中壓區小于30V后切換回低壓區，這樣有2V的壓差可避免過渡點處反復切換。
如果采用的是三個獨立的電源可以不用考慮“無縫”的問題，在過渡點附近兩個電源可以同時工作，此時其中的一個電源可視為輕載工作。
更傾向于采用一塊控制芯片成本會降低不少，不過控制上要麻煩些主要擔心的是在過渡點處發生切換時反饋環路是否能處理的好。
采用單buck電路估計要很大一顆濾波電感占空比變化太寬，性能恐怕不會太好。
0
回復
@boy59
在32V、70V過渡點處可做“滯回”處理，比如大于32V時切換到中壓區小于30V后切換回低壓區，這樣有2V的壓差可避免過渡點處反復切換。如果采用的是三個獨立的電源可以不用考慮“無縫”的問題，在過渡點附近兩個電源可以同時工作，此時其中的一個電源可視為輕載工作。更傾向于采用一塊控制芯片成本會降低不少，不過控制上要麻煩些主要擔心的是在過渡點處發生切換時反饋環路是否能處理的好。采用單buck電路估計要很大一顆濾波電感占空比變化太寬，性能恐怕不會太好。
謝謝你的幫助！我會考慮用你的方案試試。關于推挽+BUCK方案，我以前看到1款老外的電源用的就是這個拓撲，只是功率沒有這么大，十幾瓦吧。
0
回復
@yaojinc1962

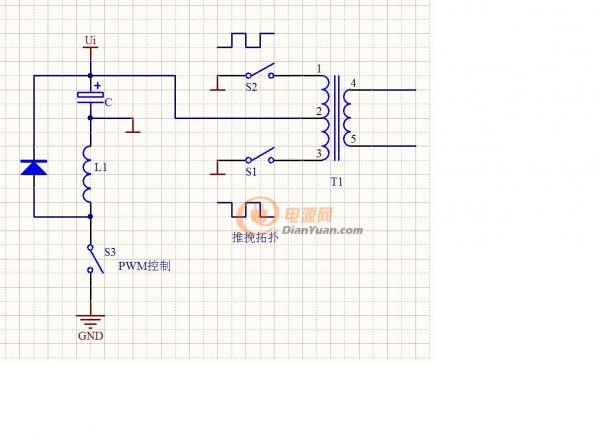

對于這個圖，我的理解它還是推挽+BUCK結構，升壓方式?jīng)]看到？但不同于我見過的那個拓撲。請教：L1相當于變壓器吧，它的匝比與L2是不是相同？

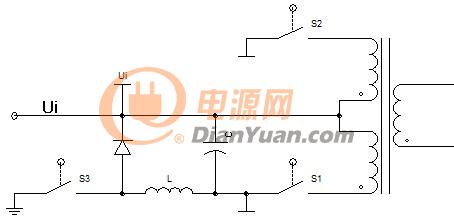

這個電路兩個驅動信號S1、S2是交錯的，當S1、S2占空比小于50%時可以看出是“Buck”降壓模式，當S1、S2占空比大于50%則為“Boost”升壓模式。
L1是變壓器，這個電路以前仿真過匝比都是按1:1，得到的直流增益為Uo/Ui=D/(1-D)也是Buck-Boost電路的直流增益，后來資料中的數據也證明了這一點。

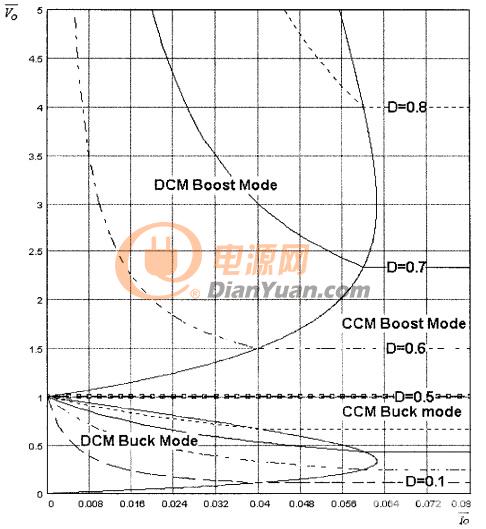

這個圖可以體現這個電路的直流增益為Uo/Ui=D/(1-D)，如果用Uo/Ui 替代Vo代入圖中的參數D得：
D=0.1 Vo=0.1/(1-0.1)=0.11
D=0.5 Vo=0.5/(1-0.5)=1
D=0.6 Vo=0.6/(1-0.6)=1.5
D=0.7 Vo=0.7/(1-0.7)=2.3
D=0.8 Vo=0.8/(1-0.8)=4
0
回復
@boy59
這個電路兩個驅動信號S1、S2是交錯的，當S1、S2占空比小于50%時可以看出是“Buck”降壓模式，當S1、S2占空比大于50%則為“Boost”升壓模式。L1是變壓器，這個電路以前仿真過匝比都是按1:1，得到的直流增益為Uo/Ui=D/(1-D)也是Buck-Boost電路的直流增益，后來資料中的數據也證明了這一點。[圖片]這個圖可以體現這個電路的直流增益為Uo/Ui=D/(1-D)，如果用Uo/Ui替代Vo代入圖中的參數D得：D=0.1 Vo=0.1/(1-0.1)=0.11D=0.5 Vo=0.5/(1-0.5)=1D=0.6 Vo=0.6/(1-0.6)=1.5D=0.7 Vo=0.7/(1-0.7)=2.3D=0.8 Vo=0.8/(1-0.8)=4
有圖有真相，我領教了。請問團長，用的是什么芯片？
0
回復
我也只是略懂皮毛而已。
