湊破爛，做了個300W的電子負載，試用比較滿意。

     搗鼓開關電源，有個電子負載用著方便，無需用電爐絲湊合了。

    基本參數是消耗功率不大于300W，電流0-25A可調，電壓最高不高于200V。

    基本電路形式是TL431提供基準電壓，檢流電阻、運放和MOS管一起組成恒流電路。

    所有原件都是用手上現成的材料湊和的，MOS管是4只拆機的20N60，4個淘汰的P4CPU散熱器，因?yàn)閷?duì)精度沒有特別要求，運放是最普通的LM324，電子垃圾上拆了4只0.2歐姆8W的大功率電阻，還有就是報廢儀器機殼。

    兩三天時間把電子負載做好了，正在測試。負載功率340W（12V、28A）時檢流電阻溫度有點高，其他正常。300W（12V、25A）時長時間測試，各個部分均正常，達到設計要求。

電路圖和控制板：因電路比較簡單沒做PCB，偷懶用洞洞板湊和。感覺用洞洞板反而更麻煩，還不如老老實實做PCB。

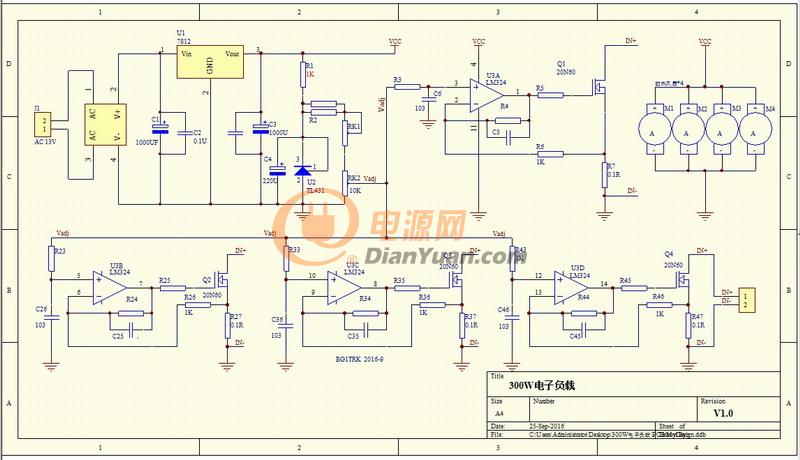

01 電路圖S

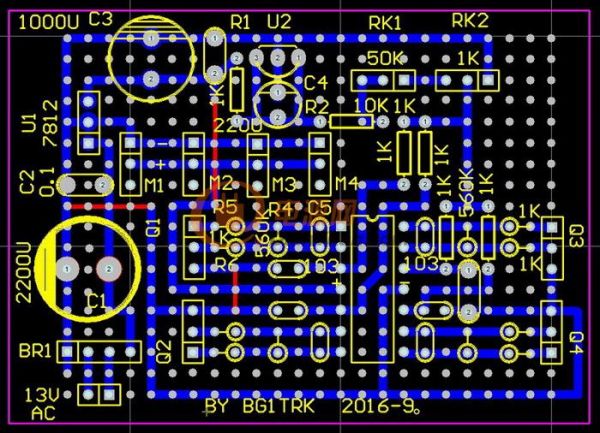

02 洞洞板1S

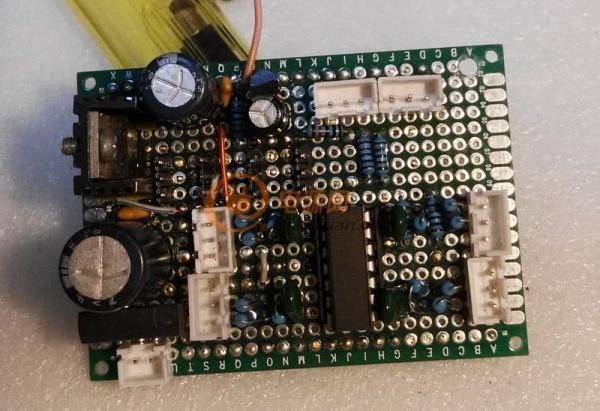

03 洞洞板焊接完成S

控制板配單個功率單元測試溫升：

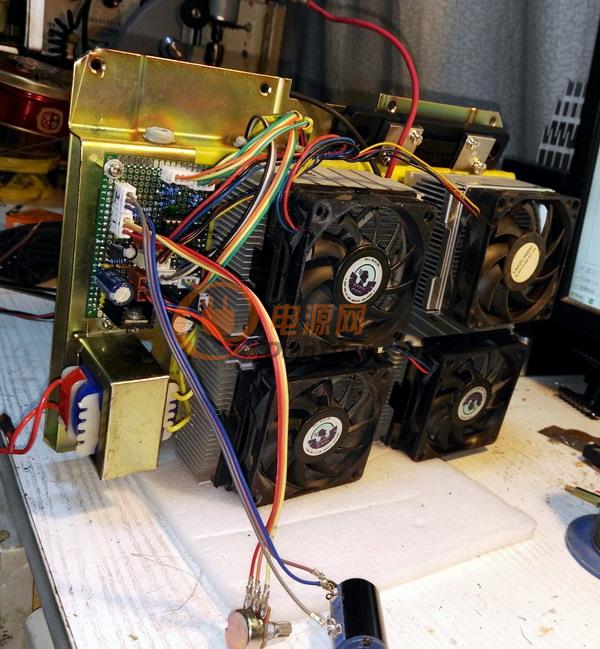

04 單個散熱器測試S

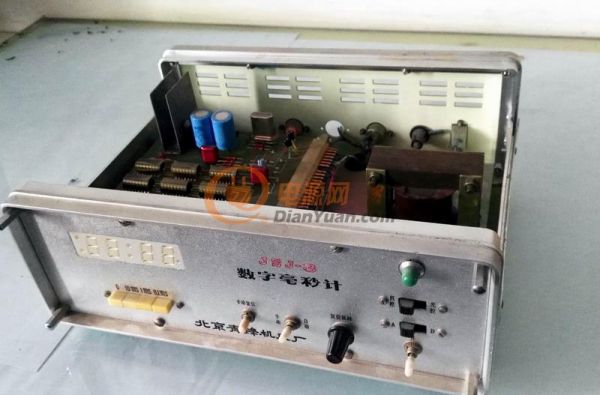

報廢儀器，拆了它當機殼用：

05 機箱S

全部組件安裝完畢，測試中：

06 底盤組裝S

組件裝入機殼內，基本完成。結構沒有規劃好，連線角度顯得亂七八糟，還好沒什么干擾：

07S

08S

09S

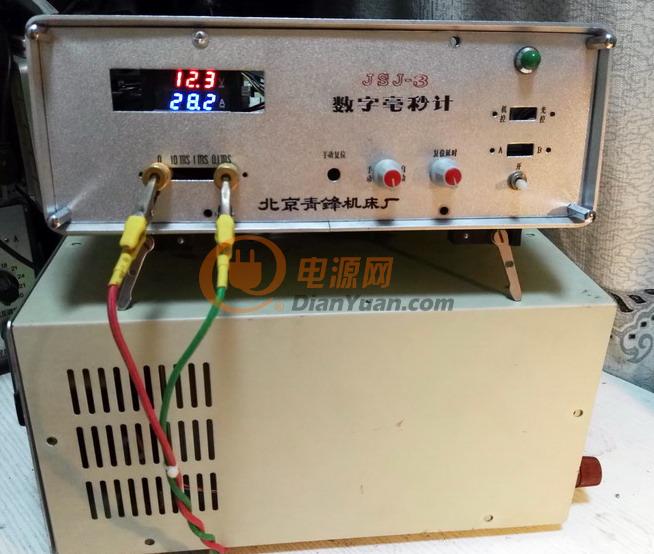

超額15%，壓力測試中：

10S

 11S

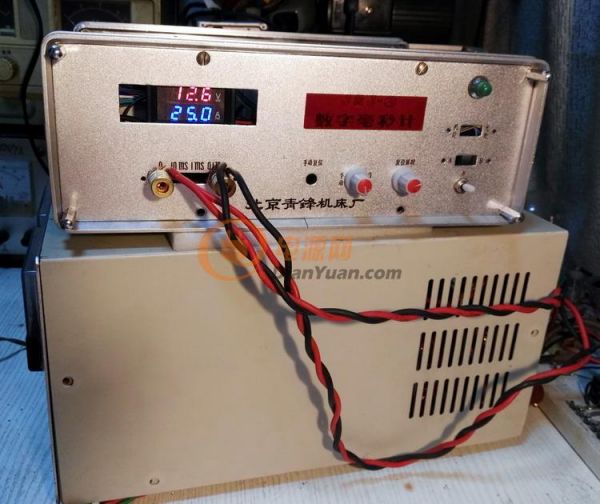

夾子和線短時間內熱的燙手，換線！按額定值測試了3個晚上，基本沒問題：

  12s

全部回復(27)
正序查看
倒序查看
斌520
LV.9
2
2016-09-29 21:55
做得不錯。
0
回復
2016-09-30 08:27

動手能力真強。

再詳細講解一下嘛

0
回復
bg1trk
LV.2
4
2016-09-30 09:19
@心如刀割
動手能力真強。再詳細講解一下嘛

原理挺簡單的，TL431提供的基準電壓通過RK1、RK2粗調、細調電位器送運放的同相輸入端，0.1R檢流電阻上的壓降送運放的反相輸入端，經運放比較后驅動MOS管導通。0.1R電阻上的壓降低于基準電壓時，運放輸出電壓上升，MOS管電流上升，電阻壓降上升，直至運放正反相輸入端電壓相同為止，實現恒流功能。反之亦然。運放四周的阻容件起到消震作用，防止MOS自激。調整電位器改變基準電壓，也就改變了MOS管電流。

P4CPU功率大概在80-100W之間，用它的散熱器每只承擔75W左右的熱功率，4只散熱器可以耗散300W左右。

控制板用的是洞洞板，本來是想偷懶，結果焊接時更麻煩，還不如做張PCB省事。

電壓、電流表用的是二十幾元的成品，測量電壓比較準，電流誤差1個字，影響不大。

其他就沒什么了，全是手工活，散熱器打孔、攻絲，金屬底盤打孔安裝什么的。

0
回復
2016-09-30 09:30
做得不錯!
0
回復
2016-09-30 10:26

看起來真心不錯，贊一個！

0
回復
2016-09-30 10:52
帖子已被設置為頭條，恭喜樓主可添加電源網私人官網微信（dianyuan_com）為好友，領取現金紅包（備注信息：頭條紅包）

      注：現金紅包僅限當日領取

      活動介紹：http://m.zjkrx.cn/bbs/1531738.html



0
回復
2016-09-30 11:01
加個極性接反保護，否則一旦接反MOS管燒毀！
0
回復
2016-09-30 11:18
人工點贊~~~~
0
回復
bg1trk
LV.2
10
2016-09-30 11:23
@yaojinc1962
加個極性接反保護，否則一旦接反MOS管燒毀！

多謝您提醒。

考慮到MOS管內寄生有二極管，反接相當于電源短路，電源保護停機。測試時故意反接，50A的開關電源保護停機了，MOS管安然無恙。

這種“破壞性”的保護措施不足取，以后按您的建議增加防反接措施。

0
回復
2016-09-30 11:39
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
jwdxu2009
LV.7
12
2016-09-30 17:36
參考和學習，產品重新?lián)Q了新器件，產品還是很不錯的
0
回復
LM1875TF
LV.1
13
2016-10-01 01:40
@jwdxu2009
參考和學習，產品重新?lián)Q了新器件，產品還是很不錯的
學習了！
0
回復
wax_deng
LV.1
14
2016-10-04 18:08
厲害啊，這么復雜的都做出了
0
回復
okayem
LV.2
15
2016-10-05 21:52
樓主厲害，謝謝分享！
0
回復
bg1trk
LV.2
16
2016-10-06 22:51
@okayem
樓主厲害，謝謝分享！

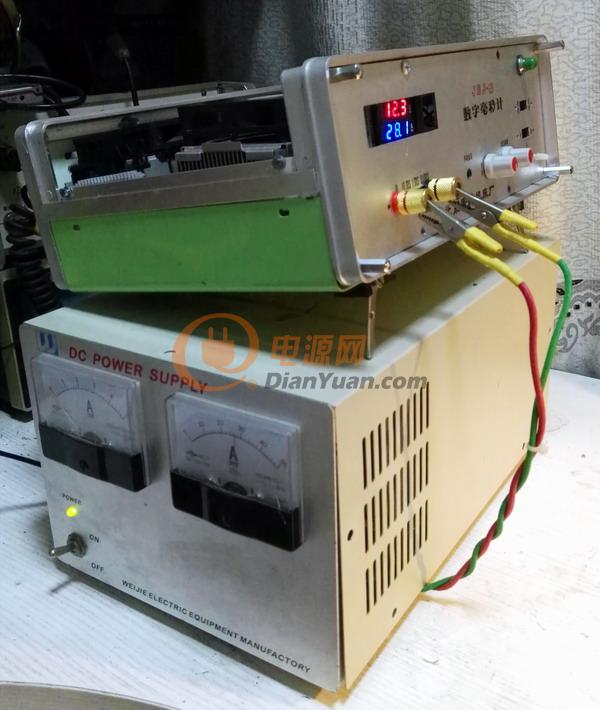

已投入使用，測試正在搗鼓的電源的LLC部分。

0
回復
2016-10-23 10:16
@bg1trk
已投入使用，測試正在搗鼓的電源的LLC部分。[圖片]
挺好挺好   有空我也來弄一個
0
回復
st_snoopy
LV.3
18
2016-10-25 17:00
怎么樣才能diy一個3000W級別的電子負載？
0
回復
2016-10-28 11:35
@st_snoopy
怎么樣才能diy一個3000W級別的電子負載？
D六個500W的模塊并聯起來。
0
回復
jwdxu2009
LV.7
20
2016-10-28 13:22
make good ;study and study
0
回復
唯愛8858
LV.2
21
2016-11-07 14:02
@bg1trk
已投入使用，測試正在搗鼓的電源的LLC部分。[圖片]
   思路不錯，高端的負載測試設備哦 ~   我用的電爐絲簡單測試  水冷，呵呵
0
回復
2016-11-08 13:50
好資料，，近期準備做一個。非常感謝
0
回復
jwdxu2009
LV.7
23
2016-11-08 22:46
學習和參考
0
回復
2017-01-02 23:54
樓主可以把電路圖發一個清晰一點的嗎，菜鳥看著有些吃力啊，謝謝。
0
回復
2017-03-27 16:43
@隱藏英雄
樓主可以把電路圖發一個清晰一點的嗎，菜鳥看著有些吃力啊，謝謝。
你這個好像只有CC模式吧。CV模式有嗎？樓主
