光耦6N137（HCPL0600）輸出開漏端能接多大電壓

HCPL0600

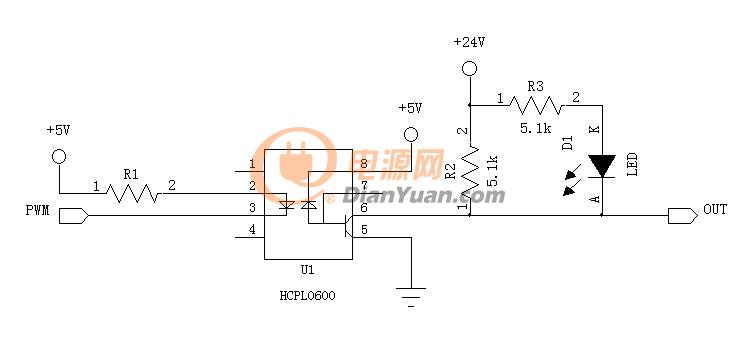

電路如圖，5V的PWM輸入，+24V的PWM輸出

從一個板子上看到的電路，6N137（HCPL0600）的開漏端能接這么高電壓嗎？

數據手冊查不到開漏的Vce值

全部回復(5)
正序查看
倒序查看
2016-09-14 23:51

飛兆的

從規格書里看，VCE的耐壓就是VO的極限電壓，為7V

0
回復
pumac
LV.1
3
2016-09-15 22:11
@zz052025
飛兆的從規格書里看，VCE的耐壓就是VO的極限電壓，為7V

的確如你所說，可能真不是hcpl0600。6n136可以到20v，也不滿足。

這個電路的成品實測250k略有失真，支持24v沒問題。

高速光耦又有高壓開漏輸出的，還有其它可選？

0
回復
2016-09-18 13:43
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2016-11-29 15:16
VO最大7V,不過一般也就5V左右，要電壓范圍廣的，可以選擇6N136，寬電壓范圍的
0
回復
msz181818
LV.9
6
2016-11-29 16:16
@pumac
的確如你所說，可能真不是hcpl0600。6n136可以到20v，也不滿足。這個電路的成品實測250k略有失真，支持24v沒問題。高速光耦又有高壓開漏輸出的，還有其它可選？
