220V交流輸入的整流橋輸出只有50V

在做一個電源適配器，實驗沒有輸出，就開始差錯，發現整流橋經熔斷器輸入220V交流電輸出只有50V，，檢查整流橋還是完好的，就猜測可能電路哪里阻抗大分壓，，，，斷開整流橋后面電路測輸出還是50V，，這是什么情況，，，路過的大神請幫忙指點一下
全部回復(17)
正序查看
倒序查看
suiyi3
LV.5
2
2016-09-14 10:37
果斷換個整流橋試試呀，不行就換熔斷器啊。
0
回復
gtt_1218
LV.2
3
2016-09-14 10:58
@suiyi3
果斷換個整流橋試試呀，不行就換熔斷器啊。
熔斷器查了沒有問題，，整流橋也沒有問題，，，，但是我剛好好看了下，我在貼片的整流橋下面打了一個過孔，是不是這個的原因呢
0
回復
suiyi3
LV.5
4
2016-09-14 11:20
@gtt_1218
熔斷器查了沒有問題，，整流橋也沒有問題，，，，但是我剛好好看了下，我在貼片的整流橋下面打了一個過孔，是不是這個的原因呢
這種問題很簡單的，自己仔細查查，多動手，多思考，逐個排除就好！
0
回復
2016-09-14 12:54
是不是整流橋后沒接電解電容？也有可能過孔不通。
0
回復
gtt_1218
LV.2
6
2016-09-14 13:56
@suiyi3
這種問題很簡單的，自己仔細查查，多動手，多思考，逐個排除就好！
恩，，我打算再焊一個看看
0
回復
gtt_1218
LV.2
7
2016-09-14 13:58
@yaojinc1962
是不是整流橋后沒接電解電容？也有可能過孔不通。
只有整流橋，后面的電路全部斷開了，本以為是后面的電路有影響
0
回復
2016-09-14 14:15
@gtt_1218
只有整流橋，后面的電路全部斷開了，本以為是后面的電路有影響
這就對了，整流橋后是脈動電壓，你用萬用表測直流電壓，就是這個結果。在整流橋后加個幾百微法以上的電解電容試試，應該測得到約300V的直流電壓。
0
回復
gtt_1218
LV.2
9
2016-09-14 14:31
@yaojinc1962
這就對了，整流橋后是脈動電壓，你用萬用表測直流電壓，就是這個結果。在整流橋后加個幾百微法以上的電解電容試試，應該測得到約300V的直流電壓。
我是直接連的示波器，沒有用萬用表測，原本電路時整流橋后面是pi型濾波，15uf電容兩個，1mH的電感，，輸出也是50V
0
回復
liujij
LV.5
10
2016-09-14 14:42

回路虛接。

用萬用表電阻擋量。

0
回復
yaojinc1962
LV.6
11
2016-09-14 15:02
@gtt_1218
我是直接連的示波器，沒有用萬用表測，原本電路時整流橋后面是pi型濾波，15uf電容兩個，1mH的電感，，輸出也是50V[圖片]
器件用的是貼片嗎？查查焊好沒有？
0
回復
gtt_1218
LV.2
12
2016-09-14 15:05
@yaojinc1962
器件用的是貼片嗎？查查焊好沒有？
是貼片的，，是個新人，，怕做不好，焊完之后都一一測量過，都連接著呢，，結果從整流就開始出錯
0
回復
yaojinc1962
LV.6
13
2016-09-14 15:10
@gtt_1218
是貼片的，，是個新人，，怕做不好，焊完之后都一一測量過，都連接著呢，，結果從整流就開始出錯
出鬼了？你把原理圖、PCB上傳看看！
0
回復
gtt_1218
LV.2
14
2016-09-14 15:25
@yaojinc1962
出鬼了？你把原理圖、PCB上傳看看！

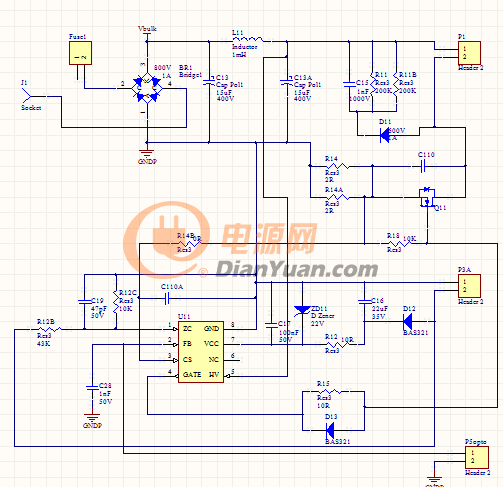

不支持格式，，只能截圖了，原邊的圖，第一次畫板，有許多規則沒有遵守，已被總工罵慘了，哪里不合理請順便指點一二
0
回復
gtt_1218
LV.2
15
2016-09-14 15:26
@gtt_1218
不支持格式，，只能截圖了，原邊的圖，第一次畫板，有許多規則沒有遵守，已被總工罵慘了，哪里不合理請順便指點一二

0
回復
yaojinc1962
LV.6
16
2016-09-14 15:50
@gtt_1218
不支持格式，，只能截圖了，原邊的圖，第一次畫板，有許多規則沒有遵守，已被總工罵慘了，哪里不合理請順便指點一二
電源線的過孔太小，TOP層BR1左側下面的焊盤與C13A的焊盤挨得太近。你先量BR1旁的2個過孔通不通，再上電測BR1左側輸入電壓有沒有？BR1方向（左側輸入AC）焊對嗎？將BR1重新焊一下。
0
回復
gtt_1218
LV.2
17
2016-09-14 16:34
@yaojinc1962
電源線的過孔太小，TOP層BR1左側下面的焊盤與C13A的焊盤挨得太近。你先量BR1旁的2個過孔通不通，再上電測BR1左側輸入電壓有沒有？BR1方向（左側輸入AC）焊對嗎？將BR1重新焊一下。
我第一次畫板，當時就只想著怎么把元件放置下，，焊盤太近這個焊接的時候我就知道了，因為這被罵慘，，我去試試看，感謝！??！
0
回復
2016-09-14 17:38
@gtt_1218
我第一次畫板，當時就只想著怎么把元件放置下，，焊盤太近這個焊接的時候我就知道了，因為這被罵慘，，我去試試看，感謝！?。?/span>
看整流橋交流輸入電壓是否正常。建議把整流橋轉90度，交流輸入端移到上方。
