一：方案名稱：
RM6204，變壓器EE19臥式，電容10uF/400V，470uF/10VX3，輸出1個SR540L，單面板，空載電壓5.23V。
板端測試：
~220V：5.22V/0.5A Pin 3.48W
5.20V/1.0A Pin 6.71W
5.17V/1.5A Pin 9.98W
5.15V/2.0A Pin 13.1W
~110V：5.22V/0.5A Pin 3.39W
5.19V/1.0A Pin 6.70W
5.16V/1.5A Pin 10.0W
5.13V/2.0A Pin 13.3W
二：品牌：亞成微（RM）
RM6204 是一款擁有先進的過載和滿載電 流保護技術的開關電源管理 IC,在全電壓范圍 內連續提供 12W 的輸出功率,在單電壓范圍內 功率可達 15W。合理的設計最大程度的減少了 產品的總成本。 RM6204 電源控制器可用在典型 的反激式拓?fù)浣Y(jié)構中，組成簡單的 AC/DC 變換 器。其內部啟動電路采用獨特的電流吸入方式， 利用開關管的自身放大作用完成啟動，這在很 大程度上減少了啟動電阻的損耗。 當輸出功率 減小時， RM6204 將通過降低頻率來減小待機損 耗。 當功率管截止時，內部電路將功率管反向 偏置，利用雙極性晶體管 CB 的耐高壓特性來提 高 OC 腳的耐壓能力，從而確保功率管的安全 性。 RM6204 內部設計了多款保護功能， 如：過 載保護、輸出短路保護、過溫保護、 VCC 腳過 壓保護等。
RM6204 采用標準的 DIP-8 封裝形式，為無 鉛（ PB FREE） 產品。
（一）特點
1、內置700V高壓三極管；
2、應用電路設計簡單,元器件少
3. 內置鎖存脈寬調制和逐脈沖電流檢測技術
4.低電壓降頻且待機功耗小于0.3W
5.內置斜坡補償、反饋補償功能
6.內置獨立上限電流檢測電路，實時處理過流 或過載；
7.關斷周期功率管發射極偏壓輸出提高了功率 管的耐壓值
8.內置過溫保護功能
9.通過開關功率管的放大作用完成啟動，啟動 電阻的功耗減小
10倍以上10.VCC腳過壓保護功能
11.寬電壓連續輸出12W，窄電壓連續輸出15W； 峰值功率可達18W
（二）應用范圍
1. 適配器（旅行充電器、外置電源等）
2.開放式電源（ DVB/DVD 電源等）；
3.LED 照明；
4.符合能源之星的電源應用（電磁爐、微波 爐等）；

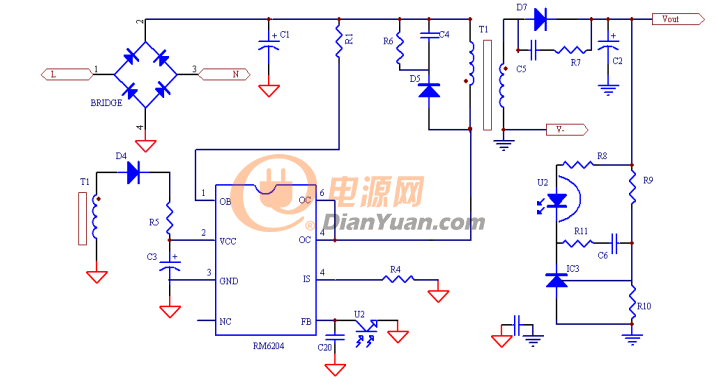

（三）典型應用
