反激式變換器多路輸出問題

大家好，有些問題需要請教一下

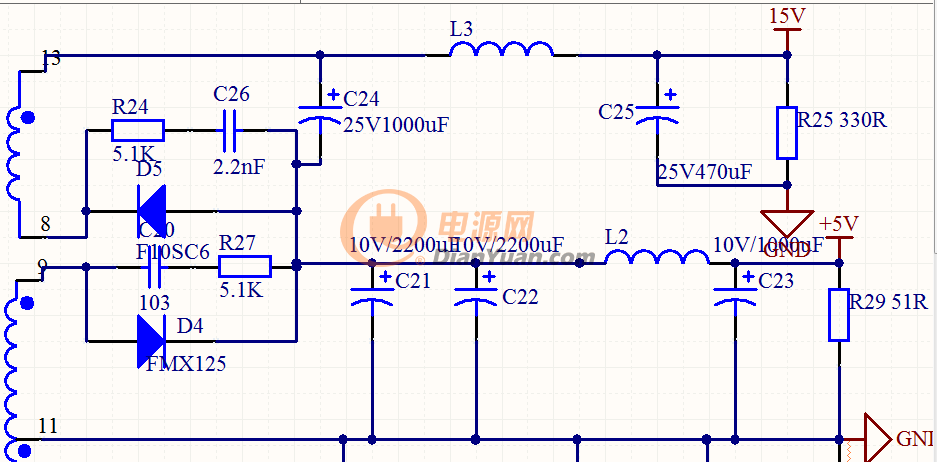

     目前在設計反激式開關電源，多路輸出的，想問一下，可以重復利用兩個繞組嗎？像如圖這樣的，是什么原理呢？

QQ截圖20160912150338



全部回復(10)
正序查看
倒序查看
2016-09-12 15:29
當然可以，是2路輸出相加！
0
回復
2016-09-12 15:41
@yaojinc1962
當然可以，是2路輸出相加！
這個就是兩個相加的嗎？那個C24是用來做什么的呢？
0
回復
2016-09-12 16:01
@fkdjzyyyyddt
這個就是兩個相加的嗎？那個C24是用來做什么的呢？
上線圈輸出的10V,C24是這路輸出的直流濾波電容，這里采的用是Л型濾波回路。
0
回復
2016-09-12 16:26
@yaojinc1962
上線圈輸出的10V,C24是這路輸出的直流濾波電容，這里采的用是Л型濾波回路。

嗯嗯，那具體的15V輸出回路電流是怎么流動的呢，應該是兩個繞組疊加組成15V輸出，可是電路圖是D4、D5、上面繞組、輸出、然后經過GND、下面繞組回到D4，問題：經過二極管整流之后，應該接的是輸出端的濾波電路，這個電路怎么接的是繞組呢？

0
回復
2016-09-12 18:19
@fkdjzyyyyddt
嗯嗯，那具體的15V輸出回路電流是怎么流動的呢，應該是兩個繞組疊加組成15V輸出，可是電路圖是D4、D5、上面繞組、輸出、然后經過GND、下面繞組回到D4，問題：經過二極管整流之后，應該接的是輸出端的濾波電路，這個電路怎么接的是繞組呢？
這是直流疊加方式，可以改善交叉調整率。
0
回復
2016-09-12 20:26
@ymyangyong
這是直流疊加方式，可以改善交叉調整率。

還請版主明示，15V的電壓是如何實現的？直流疊加的話：5V+10V，那10V電壓產生的二極管為什么是反著的呢？15V電壓產生，經過的器件的導通過程能詳述一下嗎？謝謝了

0
回復
2016-09-13 11:21
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2016-09-13 13:10
@fkdjzyyyyddt
還請版主明示，15V的電壓是如何實現的？直流疊加的話：5V+10V，那10V電壓產生的二極管為什么是反著的呢？15V電壓產生，經過的器件的導通過程能詳述一下嗎？謝謝了
二極管方向是對的，下組與上組分別整流輸出5V、10V，串聯后疊加成15V。
0
回復
2016-09-13 15:37
@ymyangyong
二極管方向是對的，下組與上組分別整流輸出5V、10V，串聯后疊加成15V。
一般整流輸出正電壓的話，二極管的方向不應該和5V輸出的方向是一樣的嗎？這樣的話，輸出的是不是負電壓呢？
0
回復
2016-09-13 15:42
@ymyangyong
二極管方向是對的，下組與上組分別整流輸出5V、10V，串聯后疊加成15V。
嗯嗯，明白了，因為上組輸出的是10V，與下面的5V疊加，得到15V，15V的電壓高于10V電壓，所以二極管的方向是對的，是吧，謝謝了，清晰了很多。
