自激振蕩buck電路
自激振蕩buck電路

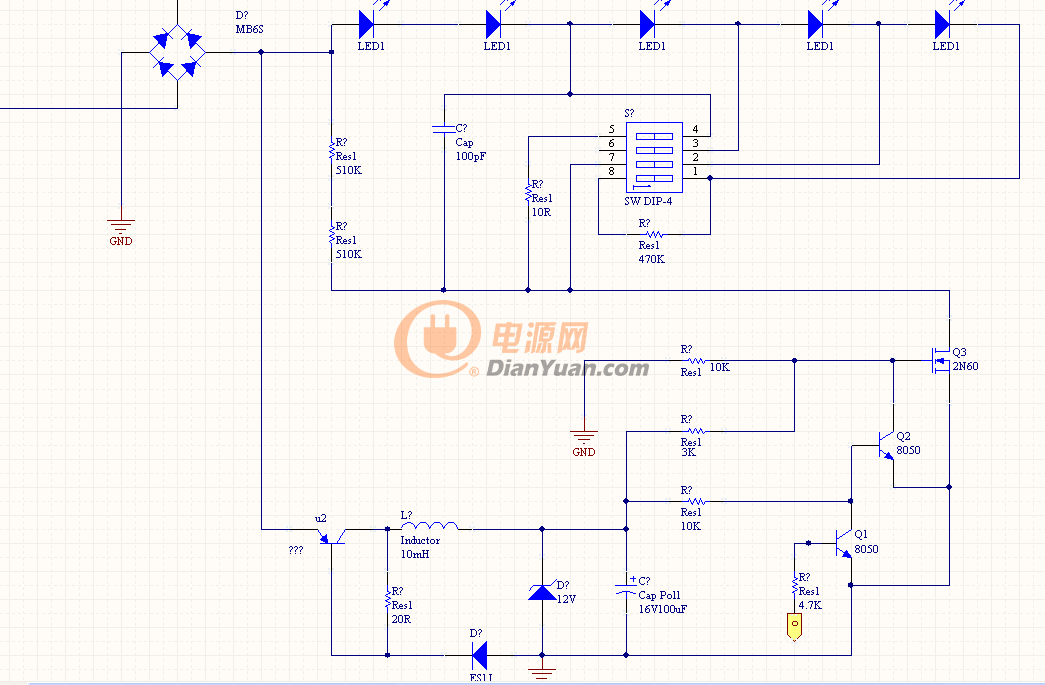

如圖所示,這是在一塊燈板上看到的電路,大概電路如圖所示。圖中的U2方向?qū)Σ粚?duì)?再就是,這個DC/DC電路是怎么工作的,怎么自激振蕩的,求大俠
全部回復(4)
只看樓主
正序查看
倒序查看
現在還沒有回復呢,說說你的想法
電源網-fqd
2
2016-09-06 11:59
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
提交
提示
ymyangyong
3
2016-09-07 09:43
U2應該是集成電源芯片,再核實一下。
0
回復
提交
提示
yaojinc1962
LV.6
4
2016-09-07 15:58
不應該是自激振蕩,請問Q1基極去哪里,這應該是控制端。
0
回復
提交
提示
廖三少
LV.2
5
2016-09-08 22:15
@ymyangyong
U2應該是集成電源芯片,再核實一下。
u0實物圖是TO23-3封裝的,絲印20 573C,一腳接橋堆正,2腳接二極管負,3腳接電感。找不到這顆料為何物。所以才會認為是個高壓PNP
