boost輸出尖峰大

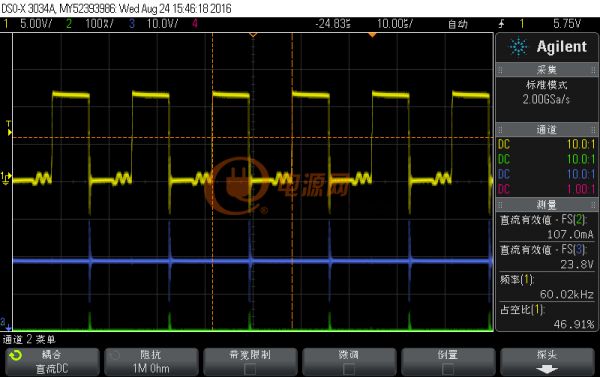

boost電路輸出尖峰明顯，哪位幫忙指點下

scope_7

全部回復(5)
正序查看
倒序查看
2016-08-24 18:48

1、測試方法問題，用測量紋波的方法測試輸出電壓。

2、輸出增加103,104電容尖峰。

3、二極管的并聯RC吸收和串磁珠吸收尖峰。

0
回復
ysc120733
LV.1
3
2016-08-24 21:02
@417zhouge
1、測試方法問題，用測量紋波的方法測試輸出電壓。2、輸出增加103,104電容尖峰。3、二極管的并聯RC吸收和串磁珠吸收尖峰。
大俠第三點不太明白
0
回復
2016-08-25 08:34
@ysc120733
大俠第三點不太明白[圖片]

BOOST電路中有1個二極管，

1、二極管的兩端接471+100Ω左右電阻做吸收。

2、二極管上可以串聯1個EMI用的小磁珠。

都可以試試。

0
回復
2016-08-25 11:22
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
1
回復
ysc120733
LV.1
6
2016-08-25 21:56
@417zhouge
BOOST電路中有1個二極管，1、二極管的兩端接471+100Ω左右電阻做吸收。2、二極管上可以串聯1個EMI用的小磁珠。都可以試試。
多謝啦,效果很明顯，厲害
