剛剛接觸電源設計，很多不懂。望各位指教指教。
最近接到任務設計一款600V - 800V 直流降壓LED電源,led燈功率60W. 請教什么樣的電路適合做直流降壓？
開始使用雙端反激，但是不知道怎么沒反應。不知道怎么回事。
后面采用了下面兩個電路。但是管子發熱很大，而且第一個電路很容易炸管。都是用的電磁爐管子，1200V。
請教600v直流降壓32v，60W電路設計。
全部回復(24)
正序查看
倒序查看

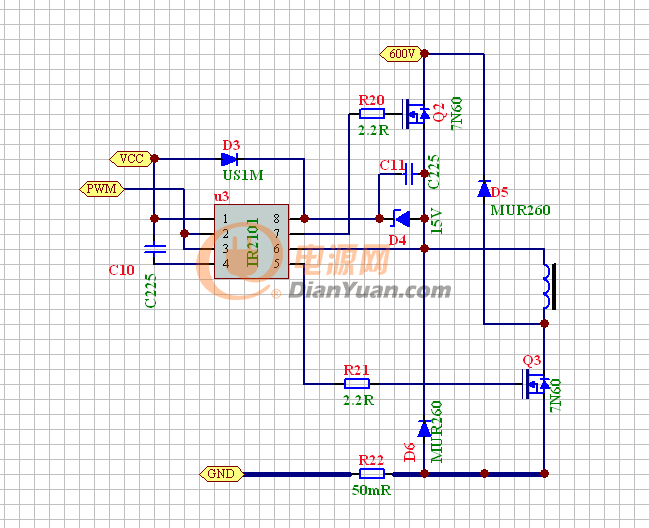

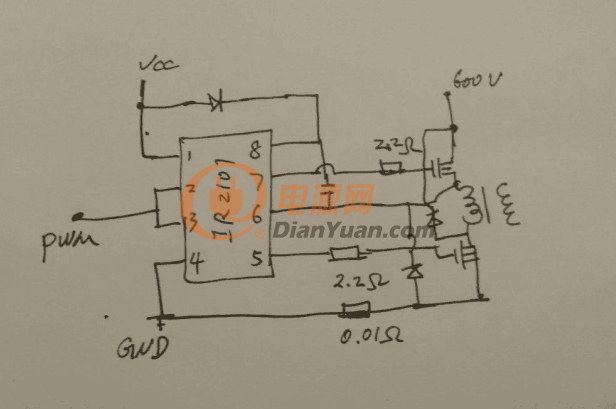

， 用一個IR2101推兩個管，這樣才是一個安全的雙管反激式, 簡單畫的， 別見怪
@pow-fsh
跟應力沒關系，只是這種結構方便用兩個二極管給場管關斷時做電壓鉗位，承受的僅僅是電源電壓600V,不必?fù)?dān)心變壓器漏磁產生的尖峰毛刺傷場管。
這個是完全不能采用降壓電路的，因?yàn)?，就如同串?lián)電阻一樣，電流相等了，600伏降壓32伏，20倍的電流就是20倍了，60瓦32伏就是2安了，性價比太低了，低技術的采用反激電源，高級一些的采用LLC多諧振的或準諧振的，因?yàn)?，反激的電源的效率低了一些，但電路?jiǎn)單了，要求開關管的耐壓比較高，這里估計采用900伏1000伏左右的把。4安90的就可以了。
0
回復
@zhangyiping
這個是完全不能采用降壓電路的，因?yàn)?，就如同串?lián)電阻一樣，電流相等了，600伏降壓32伏，20倍的電流就是20倍了，60瓦32伏就是2安了，性價比太低了，低技術的采用反激電源，高級一些的采用LLC多諧振的或準諧振的，因?yàn)?，反激的電源的效率低了一些，但電路?jiǎn)單了，要求開關管的耐壓比較高，這里估計采用900伏1000伏左右的把。4安90的就可以了。
我開始還用的1200V。爆了好多管。
現在就是剛熟悉這些電路。感覺LLC諧振電路是很復雜。。看得我頭暈。
后面試試LLC諧振電路。
不過我在X寶上看見有1000V轉24V的模塊。好貴呀。。。輸出5A的都要750多元。用殼子封著的。不知道他們使用的什么樣的電路。
0
回復
@qinzutaim
樓主的電路高達800V輸入,IR2101上去只有死的份....
我上面只看到600伏，最高800伏其實，應當是這樣設計的，就采用三電平，即兩個半桶水，即兩組一樣的電路參數一個控制芯片，800伏輸入采用500伏的管子就可以了，串聯總共1000伏了吧，就采用硬開關就可以了，電路簡單，只不過必須四個管子了，一個變壓器初級兩個繞組，就這么簡單了，看看如何，
另外，三相電高電壓輸入最早有兩個管子，不可能高于輸入電壓值了，所以，這個結構比較簡單了。
0
回復
@zhangyiping
我上面只看到600伏，最高800伏其實，應當是這樣設計的，就采用三電平，即兩個半桶水，即兩組一樣的電路參數一個控制芯片，800伏輸入采用500伏的管子就可以了，串聯總共1000伏了吧，就采用硬開關就可以了，電路簡單，只不過必須四個管子了，一個變壓器初級兩個繞組，就這么簡單了，看看如何， 另外，三相電高電壓輸入最早有兩個管子，不可能高于輸入電壓值了，所以，這個結構比較簡單了。
暫時還沒有500V的管子。只有1000V的。哈哈
