小區施工，搞斷電力設施啦。沒空調沒風扇用。自己整個60V的正弦波。

IMG_20160605_155452

全部回復(35)
正序查看
倒序查看
2016-06-06 09:40

家里條件艱苦！沒有示波器。沒有合適的各種牛管，不知道弄什么拓?fù)浜茫?

給個清單，各路大神給支個招。

1.ETD49磁芯繞制的18：100匝比變壓器一個

2.IRFP264六個

3.高壓電解六個（容量詳見圖片）

4.307高速二極管50個

5.KA3525有10個

6.EG8010SPWM驅動板一塊

7.各種小電阻包2包

0
回復
2016-06-06 09:42
@wenzhenmin168
[圖片]家里條件艱苦！沒有示波器。沒有合適的各種牛管，不知道弄什么拓?fù)浜?？給個清單，各路大神給支個招。1.ETD49磁芯繞制的18：100匝比變壓器一個2.IRFP264六個3.高壓電解六個（容量詳見圖片）4.307高速二極管50個5.KA3525有10個6.EG8010SPWM驅動板一塊7.各種小電阻包2包

這些管子用在60V上不太適合。3525也驅動不了。咱搞？

0
回復
2016-06-06 09:43
@wenzhenmin168
[圖片][圖片]這些管子用在60V上不太適合。3525也驅動不了。咱搞？

ETD49的變壓器+拆機CPU的散熱片。

0
回復
2016-06-06 09:44
@wenzhenmin168
[圖片]ETD49的變壓器+拆機CPU的散熱片。

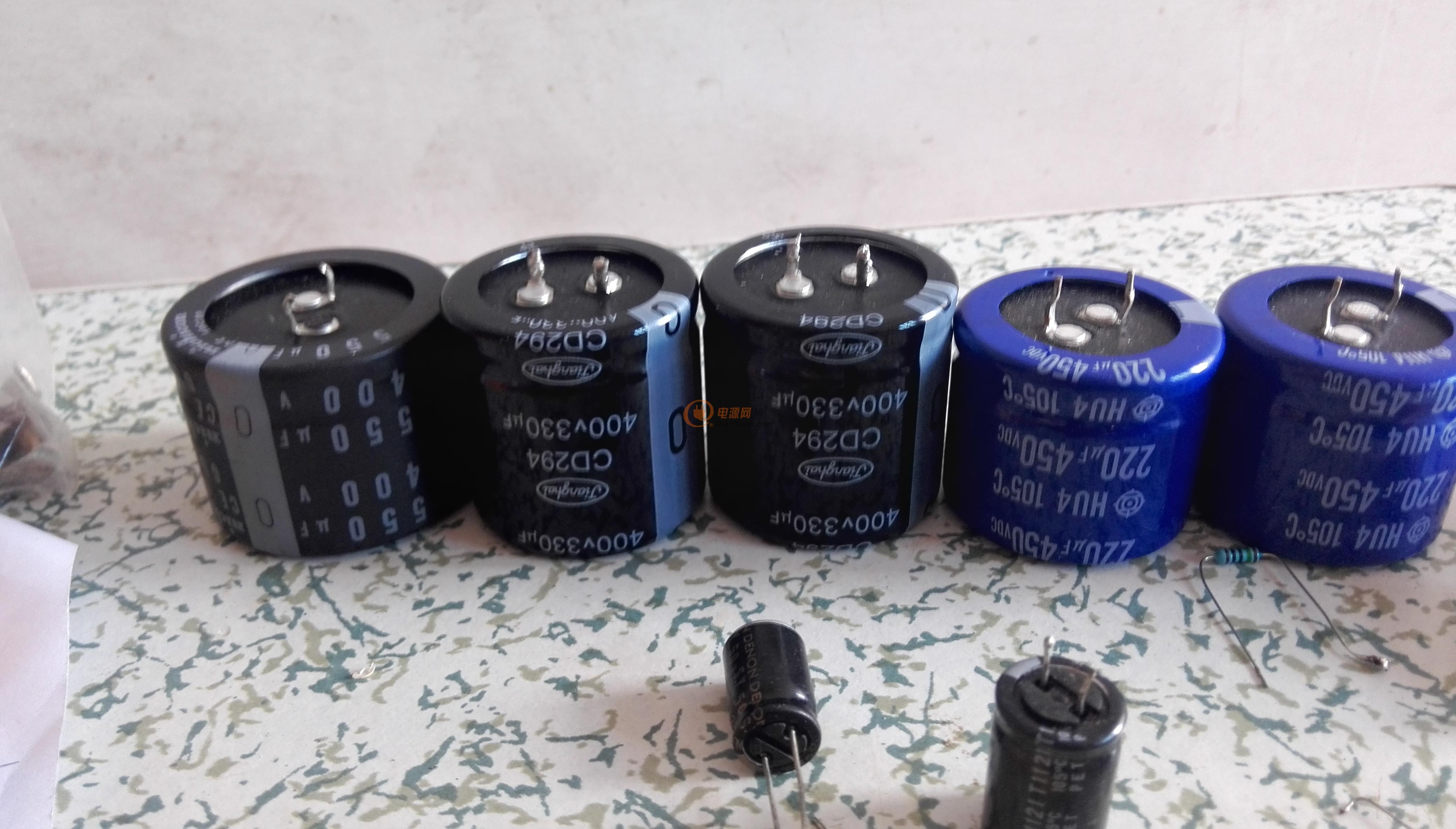

電容就是這些了！

0
回復
2016-06-06 09:45
@wenzhenmin168
[圖片]電容就是這些了！

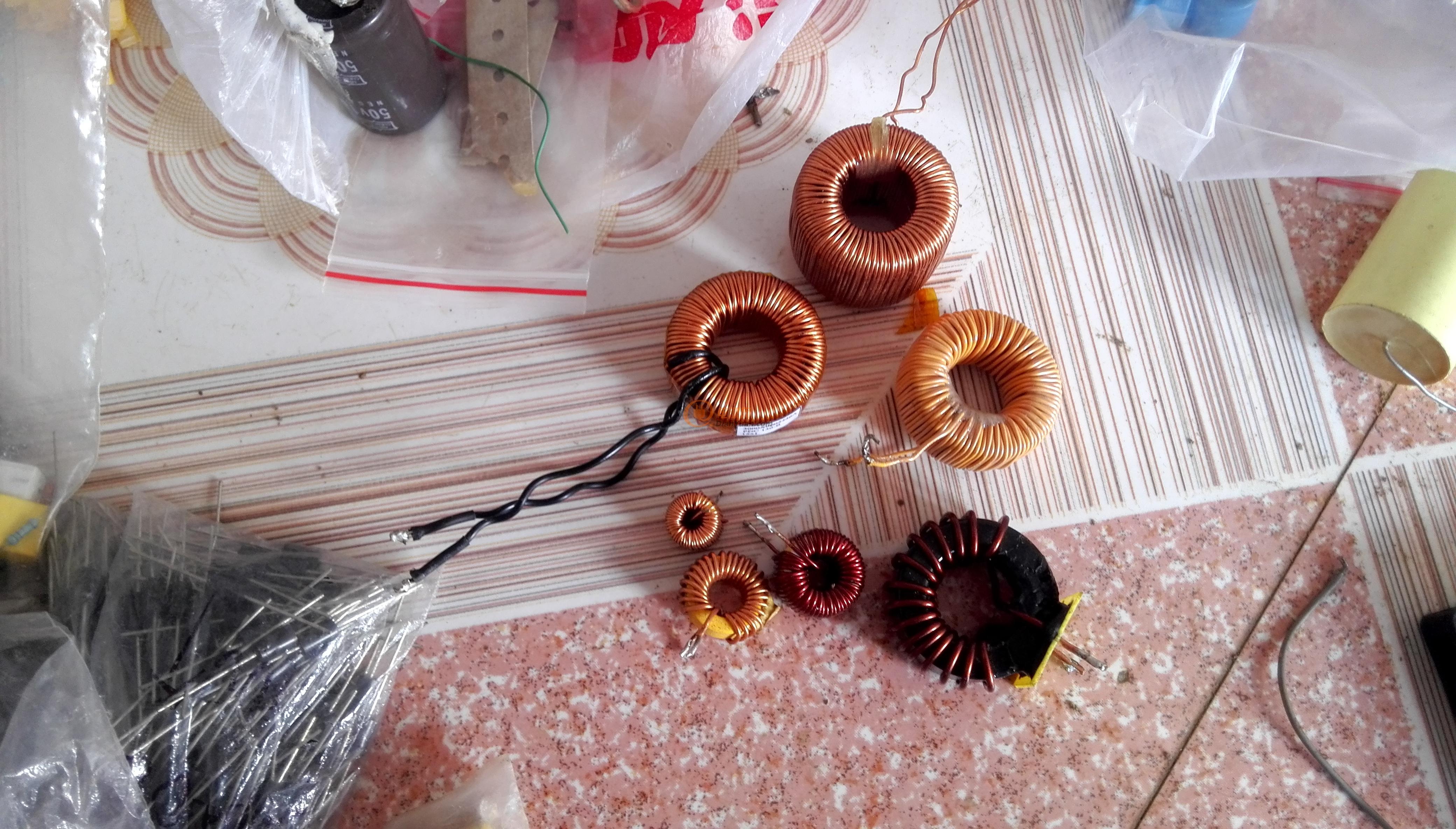

電感！大個的全是鐵硅鋁的。是前些天做四硅魚機多出來的。

0
回復
2016-06-06 09:47
沒弄明白,樓主是做60V輸出還是60V輸入?
0
回復
2016-06-06 09:48
@wenzhenmin168
[圖片]電感！大個的全是鐵硅鋁的。是前些天做四硅魚機多出來的。

雜包電阻！

大家?guī)兔o點意見啊！60V的電池，目前只有IRFP2907/8只+IRFP264/6只，怎么個拓?fù)渥詈玫男?？?

0
回復
2016-06-06 09:49
@qinzutaim
沒弄明白,樓主是做60V輸出還是60V輸入?
是60V輸入，電動車的電池。想用來吹吹風扇。輸入60V，輸出220V正弦波。能出500W就行了。
0
回復
qwert123456
LV.6
10
2016-06-06 09:52
@wenzhenmin168
[圖片]雜包電阻！大家?guī)兔o點意見啊！60V的電池，目前只有IRFP2907/8只+IRFP264/6只，怎么個拓?fù)渥詈玫男?？?/span>
有60V電池了不如搞工頻的,只有一級逆變簡單省事又安全,高頻小功率還好點大功率洞洞板很危險.
0
回復
2016-06-06 09:56
@qwert123456
有60V電池了不如搞工頻的,只有一級逆變簡單省事又安全,高頻小功率還好點大功率洞洞板很危險.
工頻沒變壓器，咱弄？另外，EG8010的驅動板設計上就是用380V高壓的。如果用在60V，又得改！
0
回復
qwert123456
LV.6
12
2016-06-06 10:02
@wenzhenmin168
[圖片]工頻沒變壓器，咱弄？另外，EG8010的驅動板設計上就是用380V高壓的。如果用在60V，又得改！

誰和你說8010是380專用的,你找下論壇的帖子和EGS002用戶手冊就知道工頻一樣用了,說大號的工頻變壓器不好找倒是真的,沒事去廢品收購站轉下會有驚喜,不過高頻做好了和工頻也沒區別,只不過高頻需要的電路比工頻復雜的多用洞洞板容易出錯.

當然這也是個人見解,有時間的話先做個高頻試試也沒壞處,就當玩唄.

補充一點,2907用于60V高頻肯定不行  但是做工頻就剛好,  工頻的話用4個2907輕松帶500W,  高頻60V的前級要用150V以上的管子.

0
回復
2016-06-06 10:14
@qwert123456
誰和你說8010是380專用的,你找下論壇的帖子和EGS002用戶手冊就知道工頻一樣用了,說大號的工頻變壓器不好找倒是真的,沒事去廢品收購站轉下會有驚喜,不過高頻做好了和工頻也沒區別,只不過高頻需要的電路比工頻復雜的多用洞洞板容易出錯.當然這也是個人見解,有時間的話先做個高頻試試也沒壞處,就當玩唄.補充一點,2907用于60V高頻肯定不行 但是做工頻就剛好, 工頻的話用4個2907輕松帶500W, 高頻60V的前級要用150V以上的管子.
謝謝兄臺指點，馬上去回收站。嘿嘿。希望能牽一只大牛回來！對了，2907的管子用3525推不動？這個咱搞，用TIP41/42的圖騰也不行！
0
回復
qwert123456
LV.6
14
2016-06-06 17:13
@wenzhenmin168
[圖片]謝謝兄臺指點，馬上去回收站。嘿嘿。希望能牽一只大牛回來！對了，2907的管子用3525推不動？這個咱搞，用TIP41/42的圖騰也不行！
可以推動的,如果你真想用2907做高頻500W的話只需用24V電壓一對2907就行了,實際上3525在頻率不超過30K直接推2對2907也沒問題.
0
回復
jakeccc
LV.5
15
2016-06-06 20:17
@wenzhenmin168
[圖片]是60V輸入，電動車的電池。想用來吹吹風扇。輸入60V，輸出220V正弦波。能出500W就行了。
自己動手豐衣足食，加油！
0
回復
2016-06-07 08:59
@jakeccc
自己動手豐衣足食，加油！

小區己恢復供電，我的逆變器還沒出來

-***************************************

在X寶上弄了二個MIC4452來推IRFP264.

昨天去廢品回收站，找半天全是小變壓器，沒找著大牛。哎！

0
回復
2016-06-07 10:03
@wenzhenmin168
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]小區己恢復供電，我的逆變器還沒出來[圖片]-***************************************在X寶上弄了二個MIC4452來推IRFP264.昨天去廢品回收站，找半天全是小變壓器，沒找著大牛。哎！
0
回復
2016-06-07 14:50
@電源網-fqd
[圖片]

誰家有3000W的大牛閑置的，吱個聲！做一個高頻的和一個低頻的。



有大牛的吱個聲！

有大牛的吱個聲！

有大牛的吱個聲！

重要的事說三遍！



0
回復
tri4123
LV.5
19
2016-06-07 23:14
動手能力強
0
回復
2016-06-08 15:12
@qwert123456
可以推動的,如果你真想用2907做高頻500W的話只需用24V電壓一對2907就行了,實際上3525在頻率不超過30K直接推2對2907也沒問題.

哥！你看下我的圖片上的高頻變壓器，初級是0.1*300根+雙線并繞/次級0.1*20根 的好線呢，頻率不用高點對不起這樣的好材料啊。而且頻率高點，體積才會少，后面的各種元件規格都可以省空間。



而且已經用KA3525試過了，頻率在34.7K時，一對2907都推不動！加了圖騰也是如此。開機帶個200W的白熾燈，五秒后管子就發燙。應該是驅動不足。

0
回復
2016-06-08 21:23
@wenzhenmin168
[圖片]哥！你看下我的圖片上的高頻變壓器，初級是0.1*300根+雙線并繞/次級0.1*20根的好線呢，頻率不用高點對不起這樣的好材料啊。而且頻率高點，體積才會少，后面的各種元件規格都可以省空間。 而且已經用KA3525試過了，頻率在34.7K時，一對2907都推不動！加了圖騰也是如此。開機帶個200W的白熾燈，五秒后管子就發燙。應該是驅動不足。
發熱表示還沒有正式開始，正式開始是從發燒起。
0
回復
2016-06-10 07:59
@斌520
[圖片]發熱表示還沒有正式開始，正式開始是從發燒起。
報告軍長！自從玩電源以來，現場只要有帶寬合適的示波器，我都沒炸過管。嘿嘿。炸過管的那幾次，也是被老板坑的。
0
回復
jakeccc
LV.5
23
2016-06-12 11:54
@tri4123
動手能力強[圖片]
折騰，燒錢 ，
0
回復
changze
LV.9
24
2016-06-12 11:56
@wenzhenmin168
[圖片]ETD49的變壓器+拆機CPU的散熱片。
行家啊，用高頻絲包線來做的變壓器啊，
0
回復
2016-06-13 08:31
@jakeccc
折騰，燒錢，

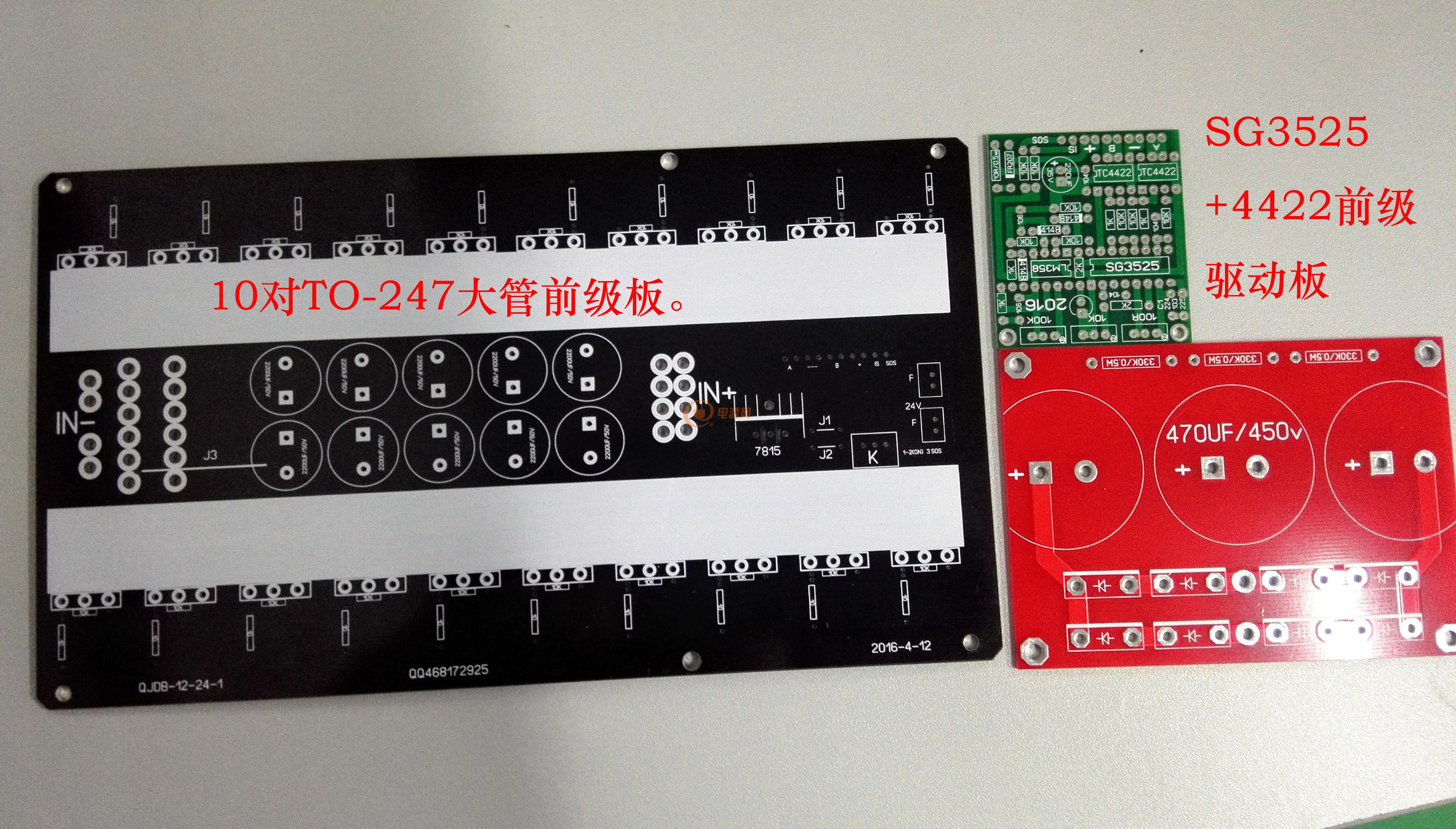

弄了套前級PCB，10對TO-247大管PCB，驅動板帶4422驅動，嘿嘿。試下效果！



0
回復
qwert123456
LV.6
26
2016-06-13 11:18
@wenzhenmin168
[圖片]弄了套前級PCB，10對TO-247大管PCB，驅動板帶4422驅動，嘿嘿。試下效果！[圖片]
板子看上去看強大,沒看到裝變壓器的地方,這玩藝兒可能是人家做魚J用的,做好了發上來分享下效果.
0
回復
2016-06-13 17:11
@changze
行家啊，用高頻絲包線來做的變壓器啊，
那是必須的。哈哈?？吹贸鰜?lái)你也個高手，請多多指教?。∵@里有好多人只會玩電源不會玩變壓器的，這里看到好多的大神用的變壓器都是沒有帶擋檣膠帶的。哈哈，我是從來看不上不帶擋檣的變壓器。
0
回復
2016-06-13 17:19
@qwert123456
板子看上去看強大,沒看到裝變壓器的地方,這玩藝兒可能是人家做魚J用的,做好了發上來分享下效果.
在家里閑著，沒有家伙啊。只能憑感覺滴。不好搞啊。
0
回復
2016-06-14 11:30
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2016-06-15 12:28
怎么不更新啊？
0
回復
2016-06-15 15:06
@幸運小覃人
怎么不更新?。?/span>
有些東東還在路上！
