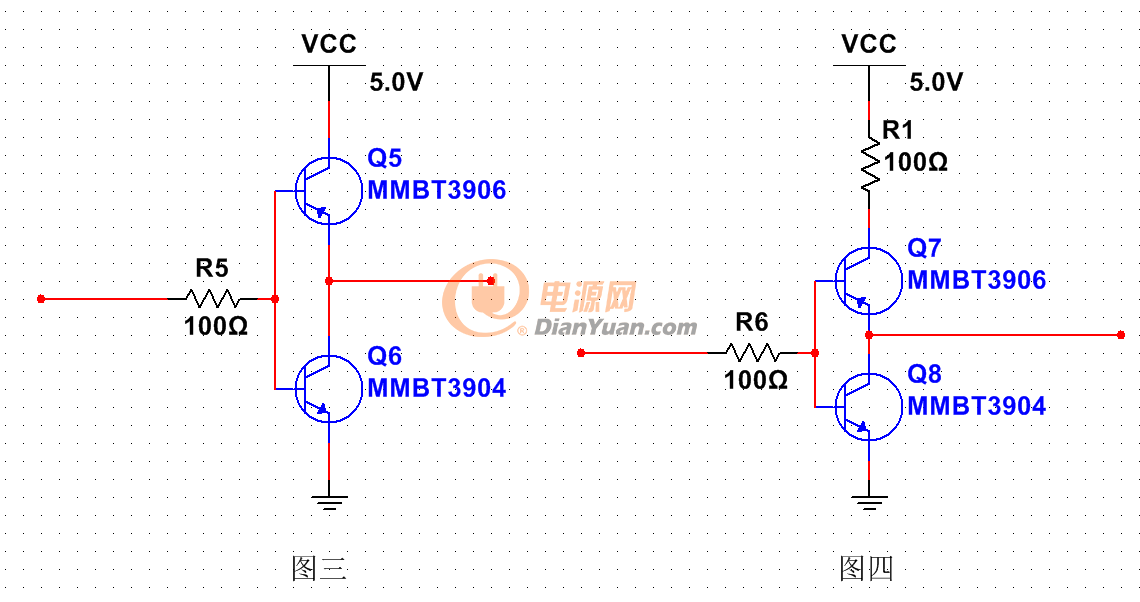

各位大神，最近做電路涉及到小功率MOS驅動電路的選擇，查了一下用得最多的就是倆個三極管組成的圖騰柱。但是網上答案參差不齊，現總結出幾種電路，大家?guī)兔Ψ治鲇惺裁床煌?？哪個是實用的？各有何優缺點？只是單純驅動MOS管，哪種方案最佳?
關于圖騰柱的推挽，你知道多少
全部回復(14)
正序查看
倒序查看
@kindled
這兩個電路核心是一樣的，R2作用是低電平時有個雙重下拉的作用，R1損壞或者開路時，MOS管就相當于懸空，容易損壞。R4是輸出驅動電壓不足時增加的，比如R3的前端電壓只有5V，沒有R4時輸出只有4.4V左右，加上R4輸出到8V是沒有問題的，驅動MOS管的導通效果也不一樣了！
R2,R4 在功能上有沒有驅動能力強弱的區別呢？
0
回復
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
http://m.zjkrx.cn/bbs/classic/
0
回復

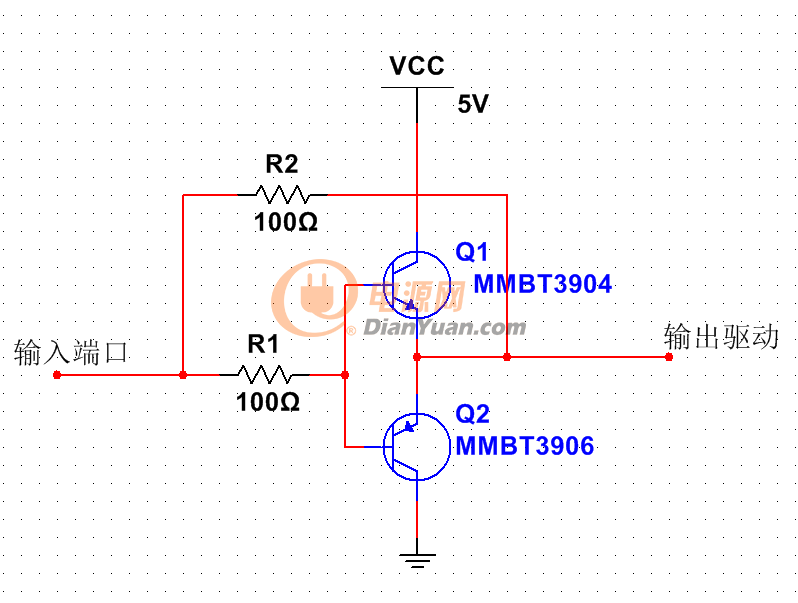

第一張圖 R2 的電阻，屬于正反饋，能讓Q1迅速飽和，低電平到來Q2截至，驅動輸出端電位可迅速通過R2將電平降低；我認為好處是經過這個電路的信號延時應該比較小，同時這張電路組合帶負載能力也比較強，。我個人認為，可以去做個實驗用示波器測試一下輸入和輸出的相位。

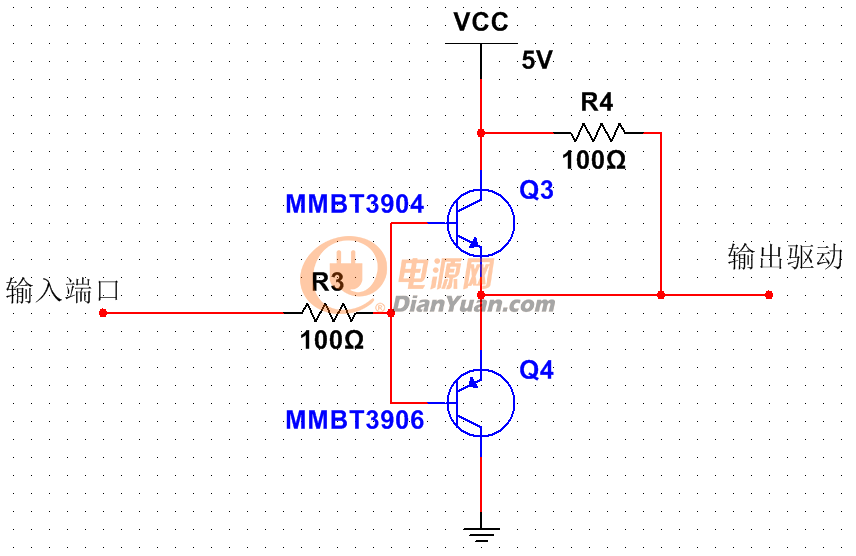

第二張圖我就覺得非常不合理，當驅動信號高電平到來時Q3導通此時R4并聯在Q3上，Q3的管壓降會降低。但是低電平到來后Q4導通，電源直接通過R4流過Q4，使Q4的Ic非常大，同時由于Q4導通也有管壓降，再由于R4阻值較小，故電流較大，會在Q4上產生比較大的壓降，會是輸出驅動信號不為0。這種電路還增加了Q4的負擔。
所以本人認為，第一張圖，可以用用，第二張圖，完全是瞎搞。
在下才疏學淺，喜歡瞎說，各位不要介意。
