1.方案名稱：BP9927G

2.方案品牌：上海晶豐

3.方案規格：sOP8

4.方案簡介：

BP9927G 是一款高精度降壓型的LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。BP9927G 芯片內部集成500V 功率開關，采用專利的退磁檢測技術和高壓供電技術，無需輔助繞組的檢測和供電，使其外圍器件更簡單，節約了系統的成本和體積。BP9927G 芯片帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED 恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。BP9927G 具有多重保護功能，包括LED 短路保護，開路保護，欠壓保護，芯片溫度過熱調節功能等。BP9927G 采用DIP8 封裝。特點? 采用DIP8 封裝? 內部集成500V 功率管? 集成高壓供電功能? 電感電流臨界連續模式? 無需輔助繞組檢測和供電? 寬電壓輸入電壓? ±5% LED 輸出電流精度? LED 開路、短路保護? 芯片供電欠壓保護? 過熱調節功能應用? LED 蠟燭燈? LED 球泡燈? 其它LED 照明

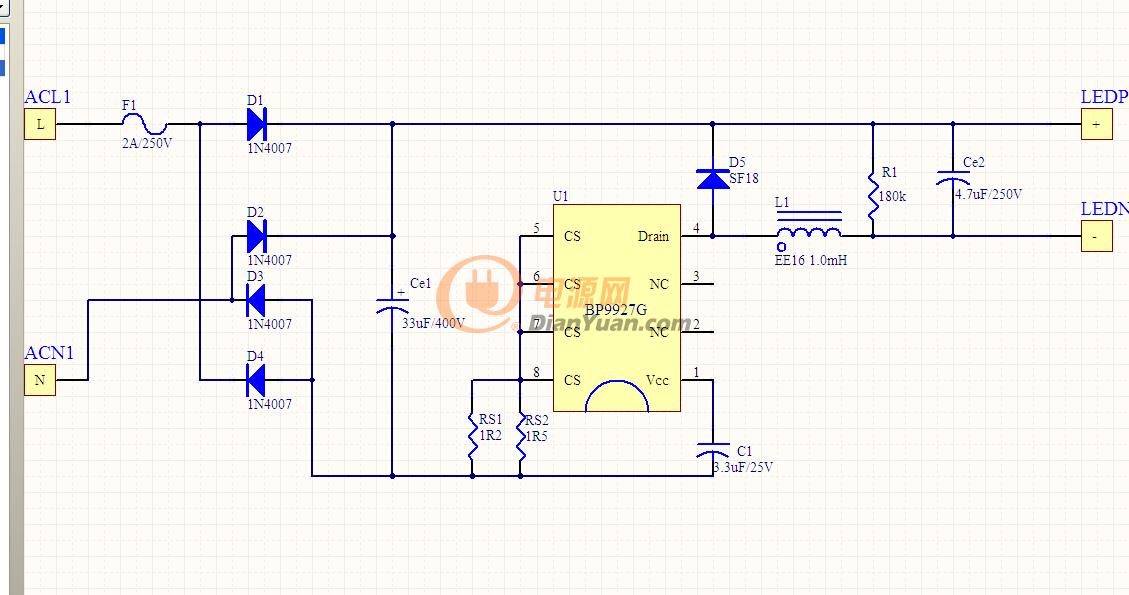

5.方案原理圖：

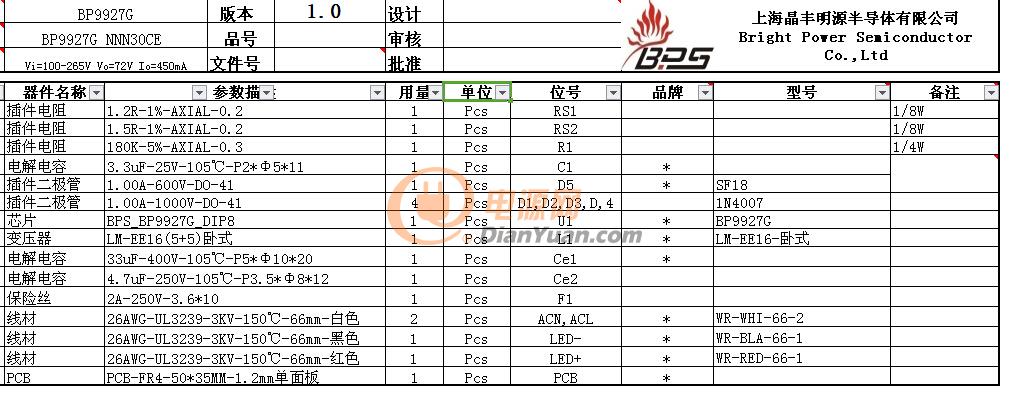

6.方案BOM

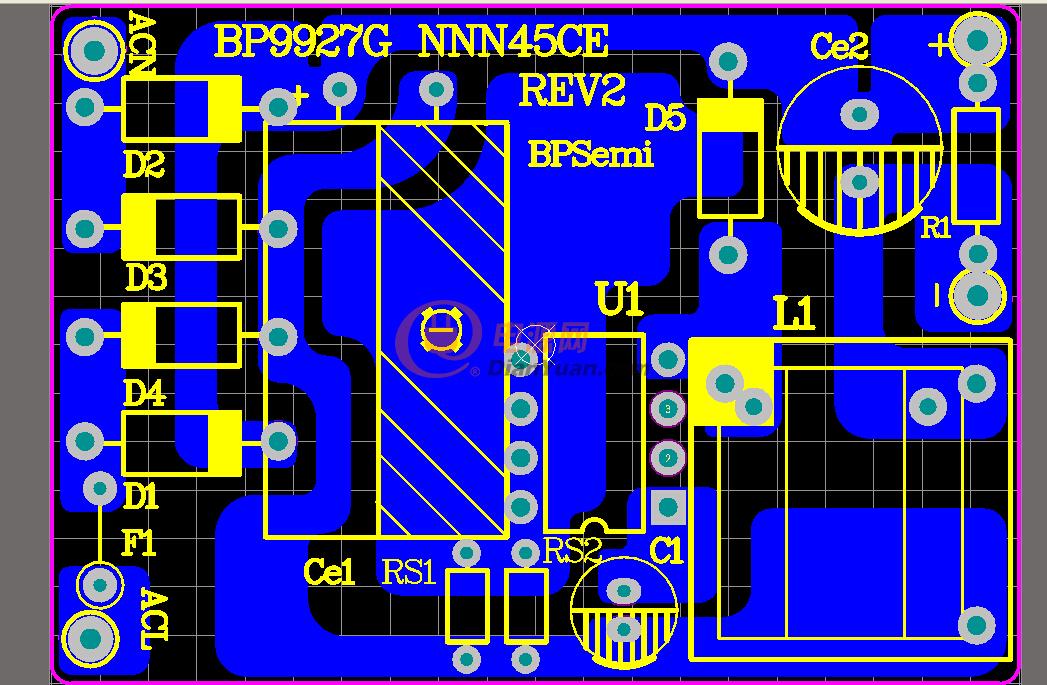

7.方案PCB

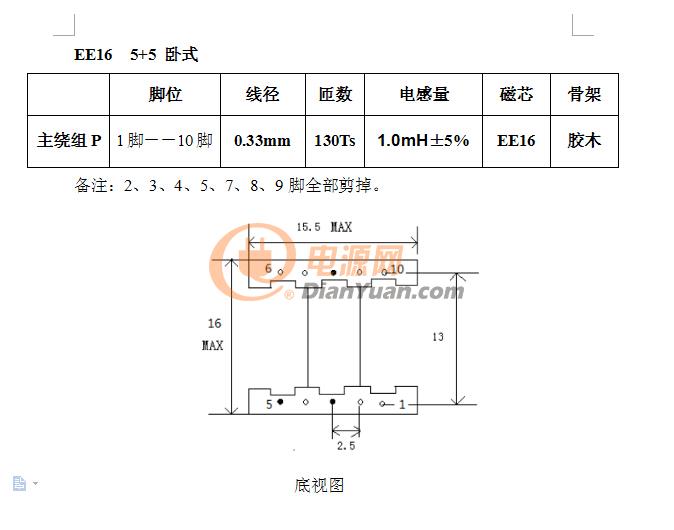

8.方案變壓器

9.方案聯系人：
