12V升壓驅動熒光燈,三極管波形不對,發熱厲害,求教,謝謝!

12W的CCFFL熒光管驅動

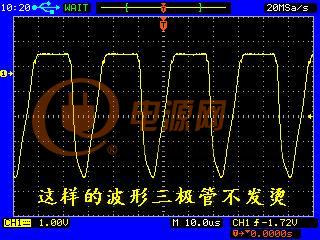

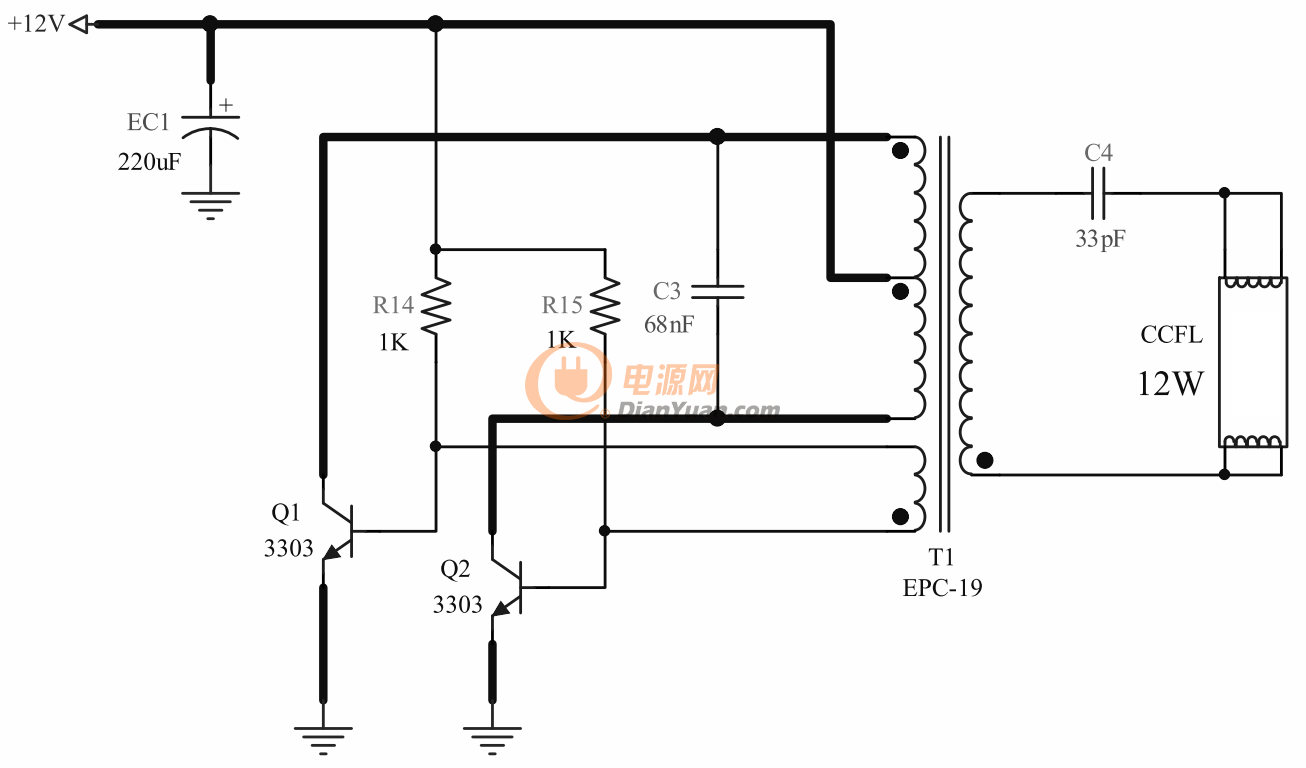

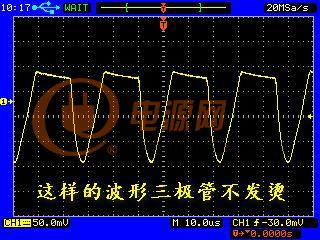

用下面的線路做了兩塊PCB板,其中一塊是可以的,三極管不發燙,波形就是前面的兩幅圖里的。

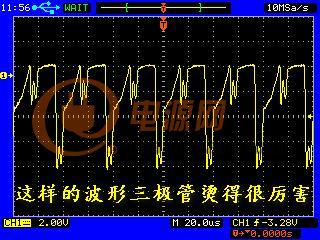

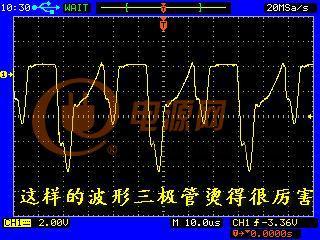

但另外一塊PCB問題就來了,三極管燙得很厲害,20多分鐘后PCB都會燙糊,波形如最后兩幅圖。

希望有做過類似產品的高手大師能指點指點,問題到底出在哪里?非常感謝?。?!











2016-04-23_121039

SCOPE_00

SCOPE_03

SCOPE_06

SCOPE_08

全部回復(6)
正序查看
倒序查看
cafield
LV.4
2
2016-04-24 09:21
12V電源輸入端加一個100uH/3A的電感試試
0
回復
stoneyu
LV.3
3
2016-04-24 12:40
@cafield
12V電源輸入端加一個100uH/3A的電感試試

謝謝兄弟,這個電感有的。

0
回復
bullcq
LV.2
4
2016-04-25 11:15
@stoneyu
謝謝兄弟,這個電感有的。
你用多大微亨的電感?
0
回復
2016-04-25 13:47
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2016-04-26 19:25
發熱的板子元件有錯漏損壞?
0
回復
2016-04-26 19:41
應該是某些參數接近臨界點,受分布參數的影響.改變壓器的反饋繞組或者啟動電阻試試看.
0
