YY2206,9.6V 4.2A,內置MOS,輸入60V以內,汽車工作燈專用芯片

YY2206

內置MOS降壓型大功率LED恒流驅動器

概述

YY2206是一款高效率,降壓型高亮度LED燈恒流驅動芯片。內置60V/30A功率MOS管,尤其適合寬輸入電壓范圍的LED驅動。

YY2206采用固定關斷時間的峰值電流控制方式,其工作頻率最高可達1MHz,可使外部電感和濾波電容體積減小,效率提高,節省PCB面積。關斷時間最小為620ns,并可通過外部電容進行調節,工作頻率也可根據用戶要求進行調節。在EN端加PWM信號,可調節LED燈的亮度。

YY2206通過調節外置電流檢測電阻的阻值來設置流過LED燈的電流,從而設置LED燈的亮度,流過LED燈的電流可從幾十毫安到4.2A(鋁基板)/2.8A(RF-4)安培變化。

YY2206采用ESOP-16/PP封裝。散熱片內置接SW腳。

特點

內置60V功率管寬輸入電壓范圍:8V~60V高效率:可高達92%最大工作頻率:1MHz

峰值電流采樣電壓:250mV亮度可調:EN端加PWM信號關斷時間可調內置電流采樣前沿消隱電路

應用領域

平板顯示器LED背光燈電動自行車燈LED射燈強光手電筒汽車燈

2206應用電路圖

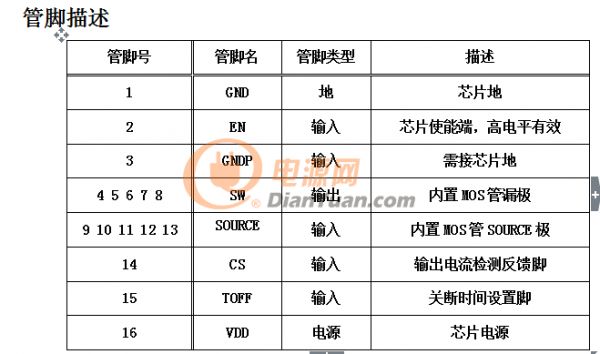

2206管腳圖

APG45GD[R)AC8M]S_87F5)0

芯為電子歡迎你來咨詢,本公司都可提供一切的技術支持,配合,歡迎免費取樣

聯系人:李先生   電話:13510660543

全部回復(4)
正序查看
倒序查看
790054211
LV.8
2
2016-04-09 08:39
發資料到wendeanhu@163.com
0
回復
2016-04-11 16:29
@790054211
發資料到wendeanhu@163.com
資料已發你郵箱,請查看下
0
回復
fany11
LV.1
4
2016-05-21 16:50
發份此IC的相關資料到3395690993@qq.com,謝謝
0
回復
2016-05-23 09:36
@fany11
發份此IC的相關資料到3395690993@qq.com,謝謝
已經發到你郵箱上了,請查收
0
回復
