5V 200W正激式電源采用RCD方式退磁，出貨后有發現二極管高溫?fù)p壞，請大師們幫分析下，附上原理圖及實物圖。

問題如題如述，此機也是批量出貨中，因返修機中發現有此問題，還請大師們幫分析下。

元器件的取值已標示在圖中

原理圖1

捕獲

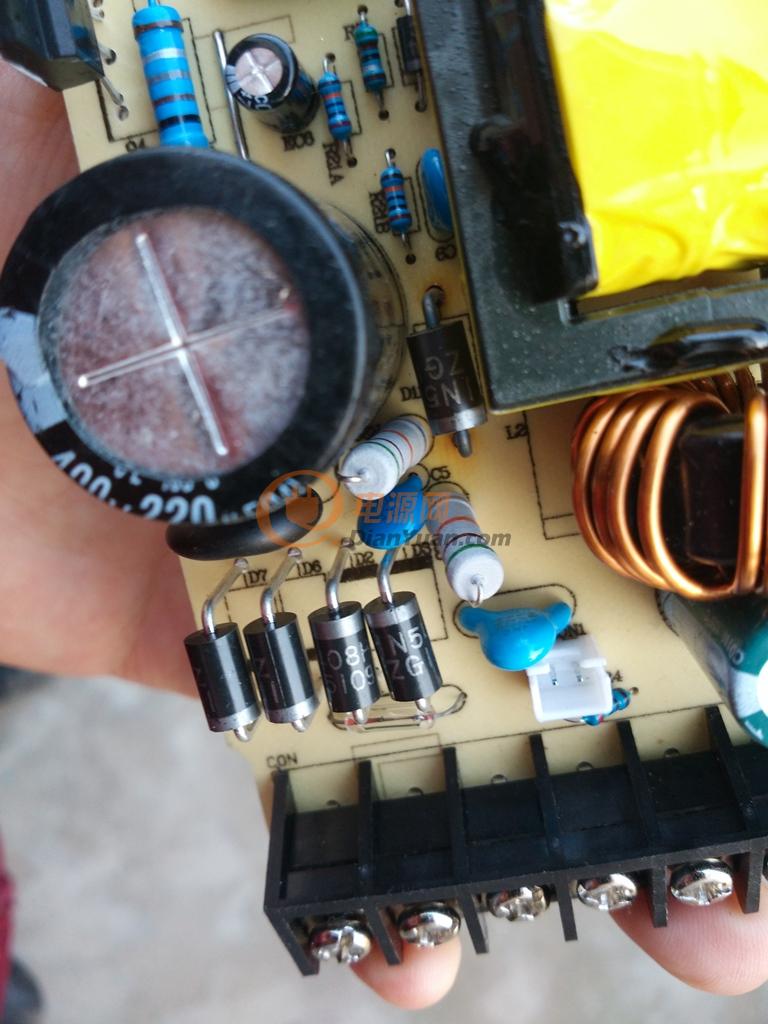

實物燒機圖

IMG_20160404_174227111

IMG_20160404_174324111









全部回復(7)
正序查看
倒序查看
2016-04-05 09:32
D5換FR307試試。
0
回復
2016-04-05 18:03
@ymyangyong
D5換FR307試試。

按快恢復的管子，這個二極管溫度肯定是下來了，但MOS管就得要用800V的管子，成本也上升了。

謝謝您的建議

0
回復
瞌睡蟲
LV.5
4
2016-04-06 14:49
@hujian211314
按快恢復的管子，這個二極管溫度肯定是下來了，但MOS管就得要用800V的管子，成本也上升了。謝謝您的建議
二極管上串個大功率的電阻，阻值幾十歐姆
0
回復
cyyzej
LV.7
5
2016-04-07 13:59

用IN5408不合理吧

0
回復
2016-04-07 15:10
@hujian211314
按快恢復的管子，這個二極管溫度肯定是下來了，但MOS管就得要用800V的管子，成本也上升了。謝謝您的建議

0
回復
2016-04-08 08:35
@cyyzej
用IN5408不合理吧
0
回復
2016-04-08 08:38
@hujian211314
按快恢復的管子，這個二極管溫度肯定是下來了，但MOS管就得要用800V的管子，成本也上升了。謝謝您的建議

單管正激用耐壓800V的也正常啦。600V是有點低了。
