關于AD底層鋪GND線的問題

請教，

小弟用AD15畫電路板，

給雙面板底層鋪GND銅的時候，出現問題，

鋪銅時，只要頂層有元器件的，都會留出間隔，

請教是哪個地方出現問題：

上圖

底層



SETTING



萬分感激。



全部回復(9)
正序查看
倒序查看
2016-04-01 09:57
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2016-04-03 15:02

top層元件的焊盤屬性 不對  你把焊盤的屬性都設為混合層了

0
回復
2016-04-03 20:22
@xiaoxiong1988
top層元件的焊盤屬性不對 你把焊盤的屬性都設為混合層了
同意樓上，把頂層元件焊盤設置為TOPlayer就可以了。
0
回復
ta7698
LV.9
5
2016-04-04 17:01
這樣的 鋪銅是熱焊盤，設置一下就好！
0
回復
atony328
LV.3
6
2016-04-04 22:06
@xiaoxiong1988
top層元件的焊盤屬性不對 你把焊盤的屬性都設為混合層了

大哥，我把頂層的元件設置成頂層后，焊盤和線路是一樣紅色的了，PCB廠的不好做噴錫吧？

0
回復
atony328
LV.3
7
2016-04-04 22:22
@atony328
大哥，我把頂層的元件設置成頂層后，焊盤和線路是一樣紅色的了，PCB廠的不好做噴錫吧？

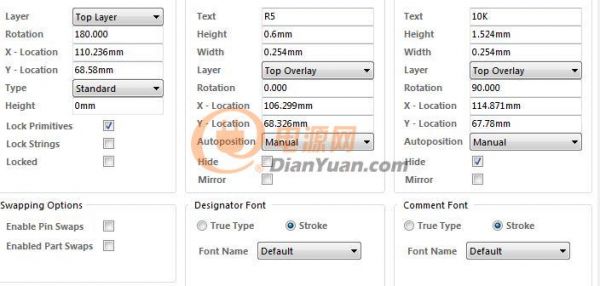

我的元件是在頂層，請看抓圖

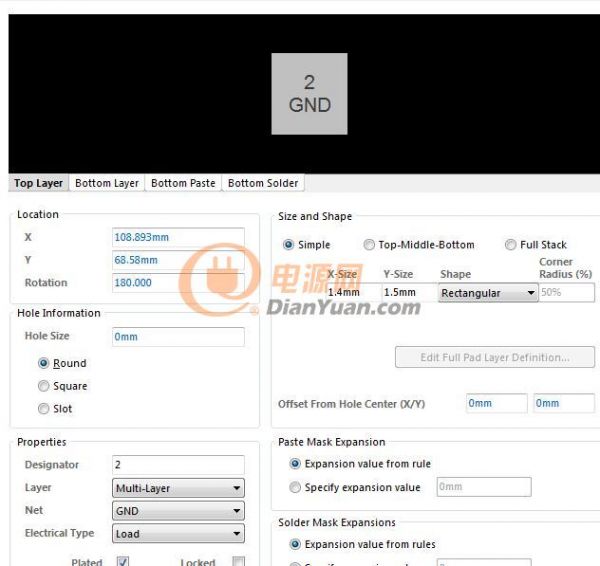

然后點開具體的元件焊盤的時候，是多層的，請看圖

我如果把元件焊盤改為頂層，直接變成紅色的頂層色，和布線的紅色是一樣的，PCB板廠就沒法噴錫了，

請教，謝謝

0
回復
atony328
LV.3
8
2016-04-04 22:23
@ta7698
這樣的鋪銅是熱焊盤，設置一下就好！

請問怎么設置？

謝謝軍長。

0
回復
wlzcwlzc
LV.6
9
2016-04-05 16:26
@atony328
請問怎么設置？謝謝軍長。
焊盤放置在頂層和做板子的時候是沒有關系的，
0
回復
atony328
LV.3
10
2016-04-05 23:03
@wlzcwlzc
焊盤放置在頂層和做板子的時候是沒有關系的，

應該找到原因了，

是要把焊盤設置成  TOP SOLDER層，

我設置成 TOP LAYER層了，

所以導致問題出現，

打樣板回來了，浪費了幾十塊錢，

郁悶
