【我是工程師第二季】用OB2263設計60W電源輸入100-264V 輸出12V5A效率85%

PCB

PCB圖紙
全部回復(41)
正序查看
倒序查看
2016-03-31 10:49

現在上BOM

0
回復
2016-03-31 10:50
@華南張工
現在上BOM

0
回復
2016-03-31 10:51
@華南張工
[圖片][圖片]

0
回復
2016-03-31 10:54
@華南張工
[圖片]

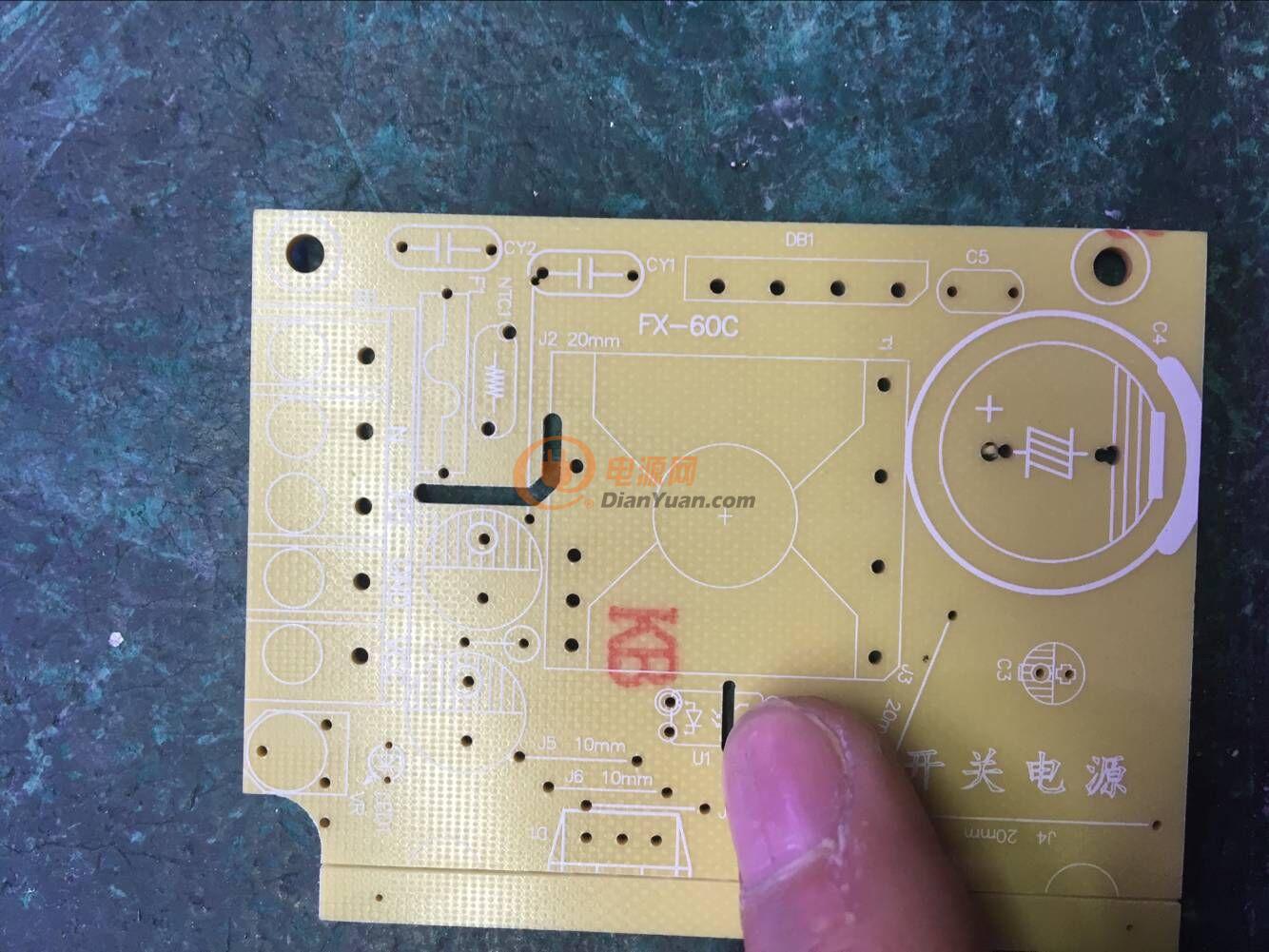

PCB做出來的樣子

0
回復
2016-03-31 10:54
@華南張工
PCB做出來的樣子[圖片]

0
回復
2016-03-31 11:02
@華南張工
[圖片]
變壓器設計按照反激的標準來設計頻率65K.RT設置電阻100K
0
回復
2016-03-31 11:02
@華南張工
變壓器設計按照反激的標準來設計頻率65K.RT設置電阻100K

0
回復
2016-03-31 11:03
@華南張工
[圖片]
現在開始安裝元器件
0
回復
2016-03-31 11:05
@華南張工
現在開始安裝元器件
上面忘了把電路圖貼上抱歉，現在補上

0
回復
2016-03-31 11:06
@華南張工
上面忘了把電路圖貼上抱歉，現在補上[圖片]
因為做的相當經濟，所以把輸入輸出濾波EMI濾波部分去掉了
0
回復
2016-03-31 11:10
樓主加油~~~~
0
回復
2016-03-31 11:11
@電源網-源源
樓主加油~~~~
變壓器的樣子PQ2620

0
回復
2016-03-31 11:12
@華南張工
變壓器的樣子PQ2620[圖片]
好的自己加油，大家看看有什么問題多多提提意見。
0
回復
2016-03-31 11:14
樓主繼續啊
0
回復
2016-03-31 11:17
@華南張工
現在上BOM

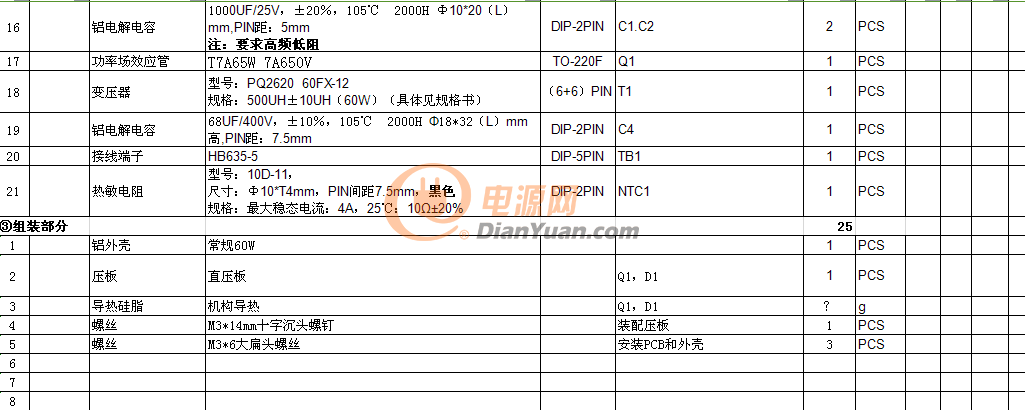

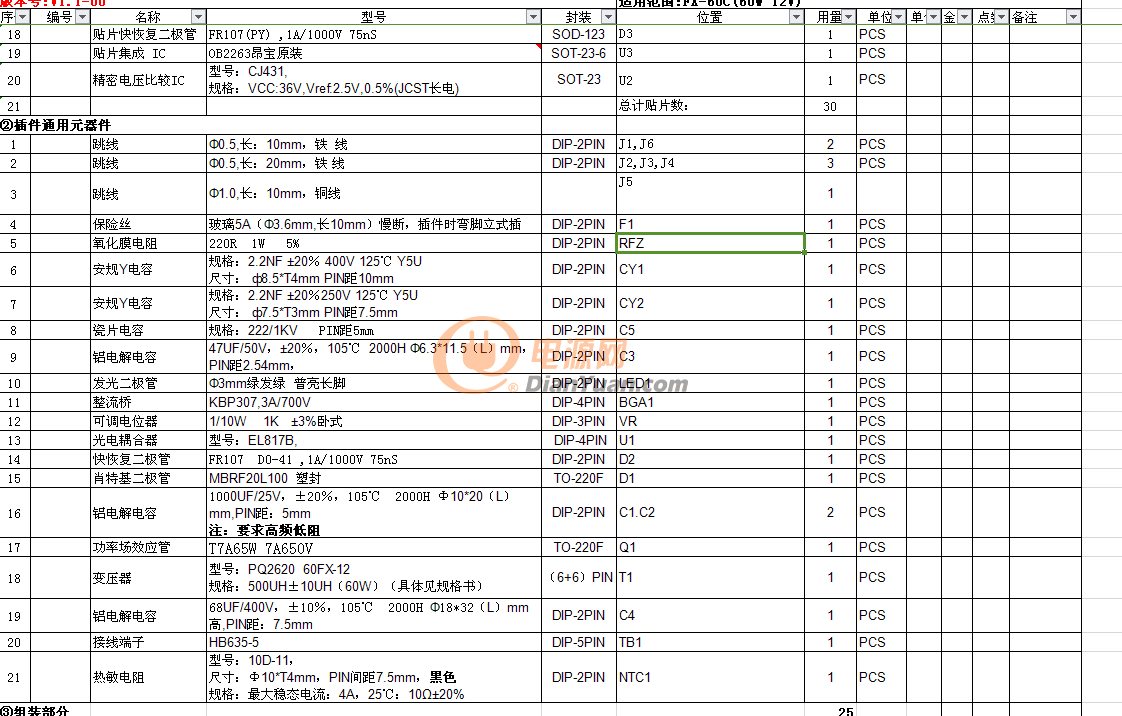

 BOM上好了

0
回復
2016-03-31 11:20
@電源網-靜靜
樓主繼續啊[圖片]
0
回復
2016-03-31 11:38
@華南張工
[圖片][圖片][圖片]
加油！
0
回復
rensheng
LV.4
19
2016-04-05 07:56
路過頂一下。加油
0
回復
黃燚
LV.7
20
2016-04-05 14:41
樓主問下，你這個電源電路的EMC應該過不了吧？
0
回復
qiangde
LV.1
21
2016-04-06 09:29
@華南張工
PCB做出來的樣子[圖片]
不考慮安全嗎？初次級的安全距離呢？
0
回復
rongshengju
LV.4
22
2016-04-06 13:34
支持，學習一下！
0
回復
zhaowenming
LV.6
23
2016-04-10 19:56
@rongshengju
支持，學習一下！



0
回復
nyh20028319
LV.5
24
2016-04-13 18:05
@華南張工
變壓器的樣子PQ2620[圖片]
這個變壓器自己繞的,還是廠家定做的;
0
回復
TH2010
LV.4
25
2016-04-18 11:46
不考慮安全距離嗎？
0
回復
2016-04-18 13:28
可以達6級能效嗎？？？
0
回復
yxc1992
LV.4
27
2016-04-18 22:35
@dxsmail
可以達6級能效嗎？？？
輸出整流管溫度多少
0
回復
2016-04-20 08:49
@yxc1992
輸出整流管溫度多少
頂一下， 后續上圖??！ 你調試沒有結果啊？
0
回復
2016-04-27 19:02
樓主，這個功率等級不用散熱器？安全距離也不夠呢，有待修改
0
回復
zhaowenming
LV.6
30
2016-04-28 13:18
@明天海闊天空
樓主，這個功率等級不用散熱器？安全距離也不夠呢，有待修改[圖片]

1、安規距離不夠。

2、元件布局不整齊。

可能要修改。

0
回復
av-rgb
LV.6
31
2016-04-29 02:45
@華南張工
上面忘了把電路圖貼上抱歉，現在補上[圖片]
c7干什么用的？
0
