1.方案名稱：BP3319MB

2.方案品牌：上海晶豐

3.方案簡介：

BP3319MB 是一款單級、帶有源功率因數校正的高精度原邊反饋LED 恒流控制芯片， 適用于85Vac-265Vac 全范圍輸入電壓的反激式隔離或升降壓型非隔離LED 恒流電源。BP3319MB 集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時變壓器的利用率也較高。BP3319MB 采用專有的電流采樣機制，工作于原邊反饋模式，無需次級反饋電路，即可實現高精度輸出恒流控制，節約了系統成本和體積，提高了系統的可靠性。BP3319MB 采用專利的線電壓和負載補償技術，可以達到優異的線電壓調整率和負載調整率。線電壓補償系數還可以通過外部元件靈活調整。BP3319MB 內置多重保護功能來加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電過壓保護、欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護都具有自動重啟功能。另外，BP3319MB 具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。

4.方案規格：

SOP-8

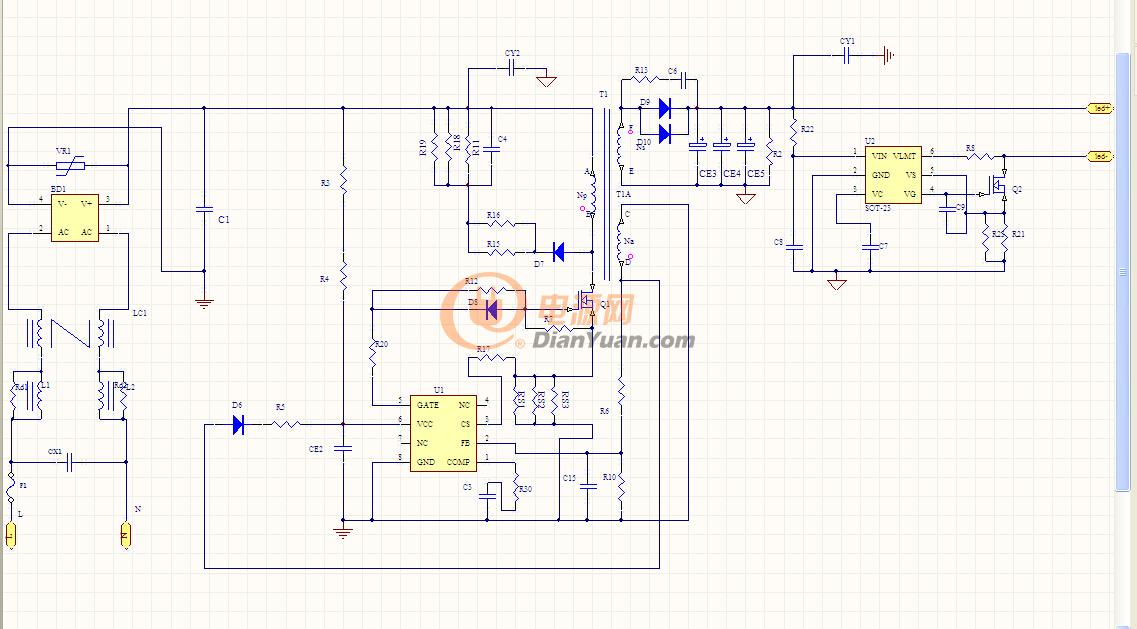

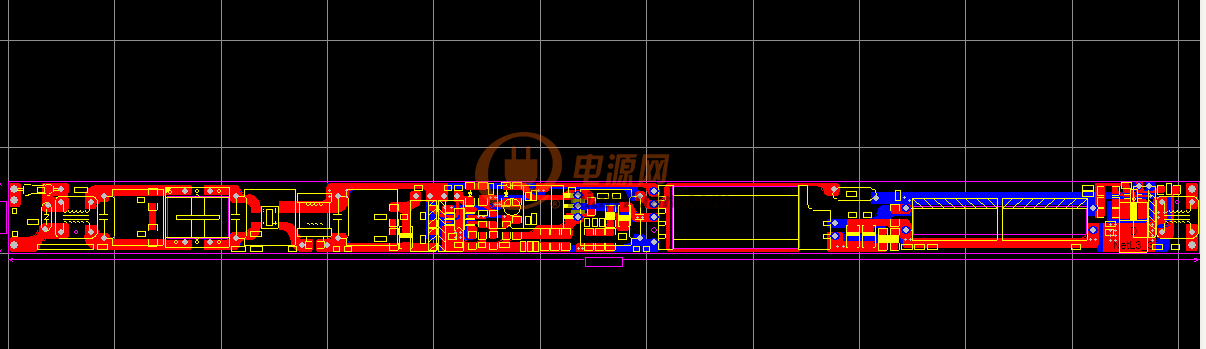

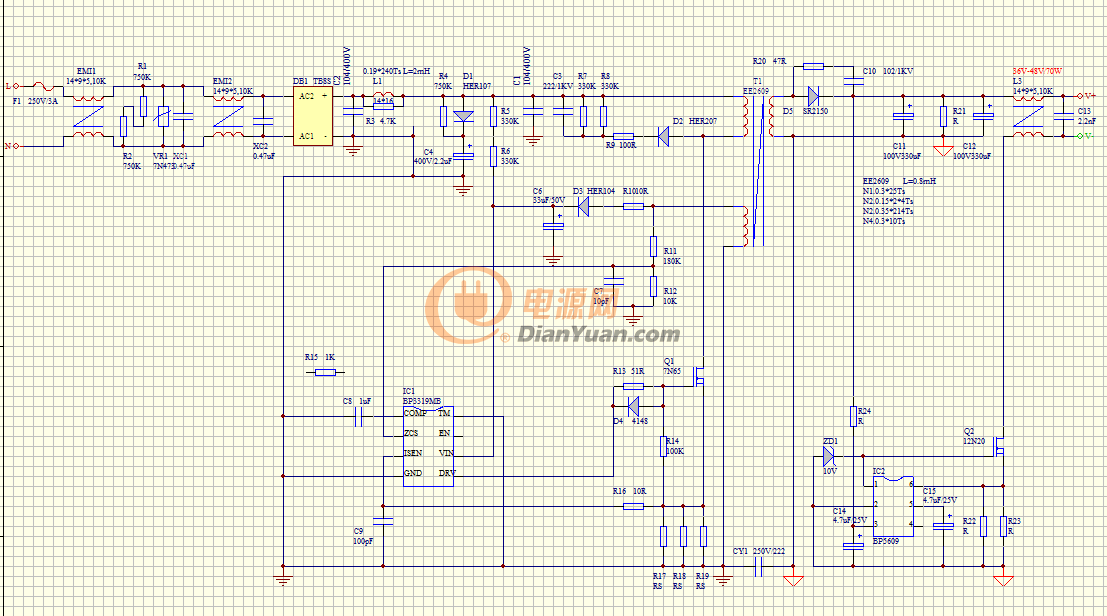

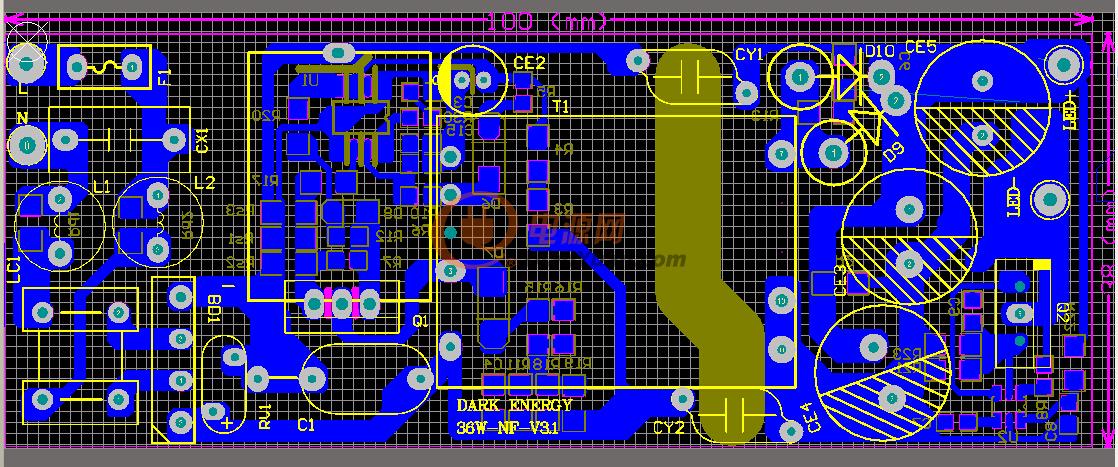

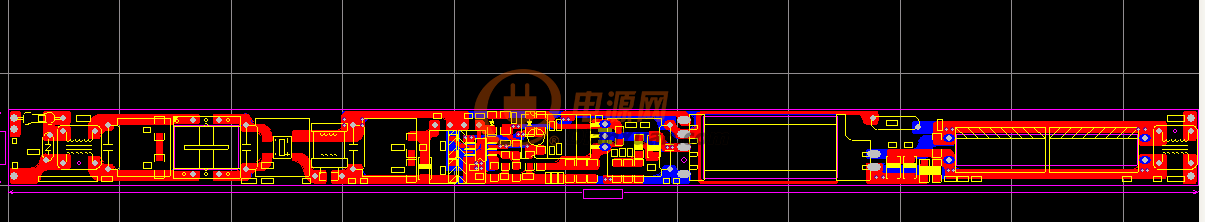

5.方案原理圖和PCB：

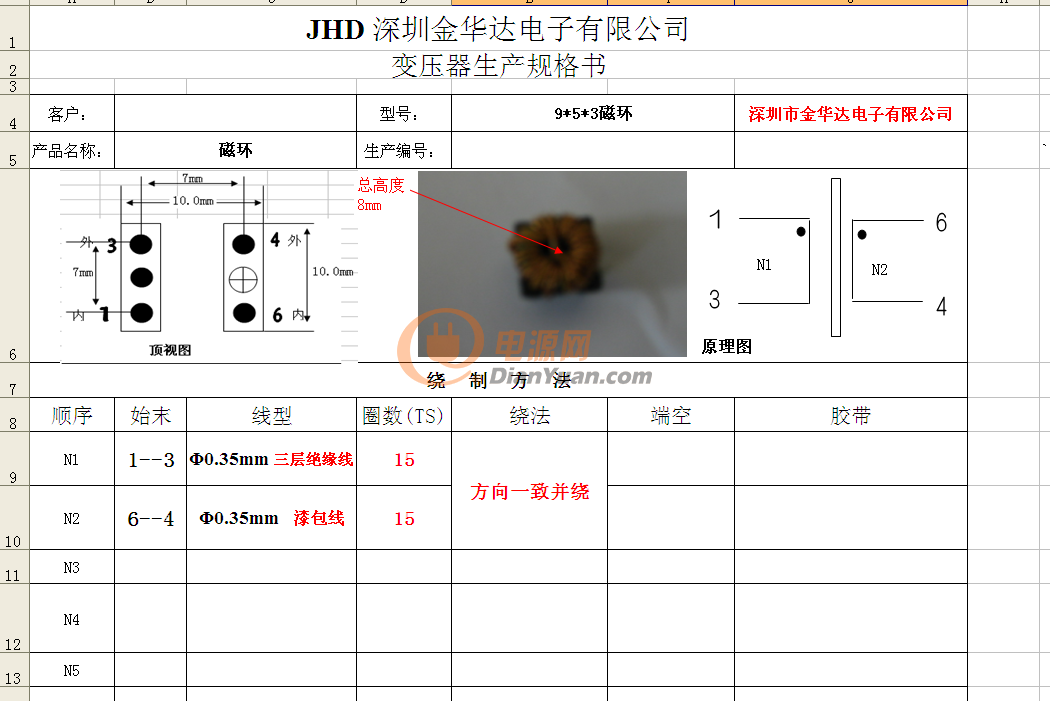

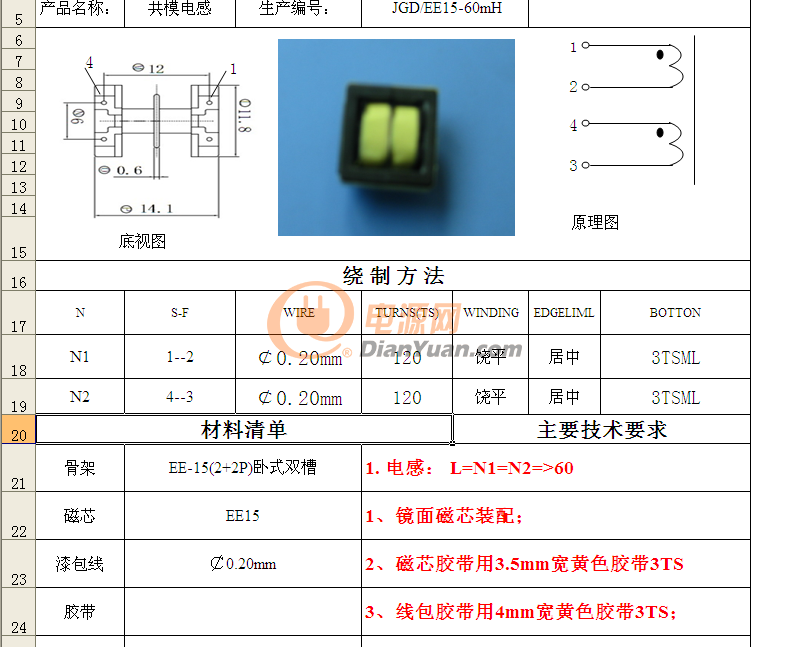

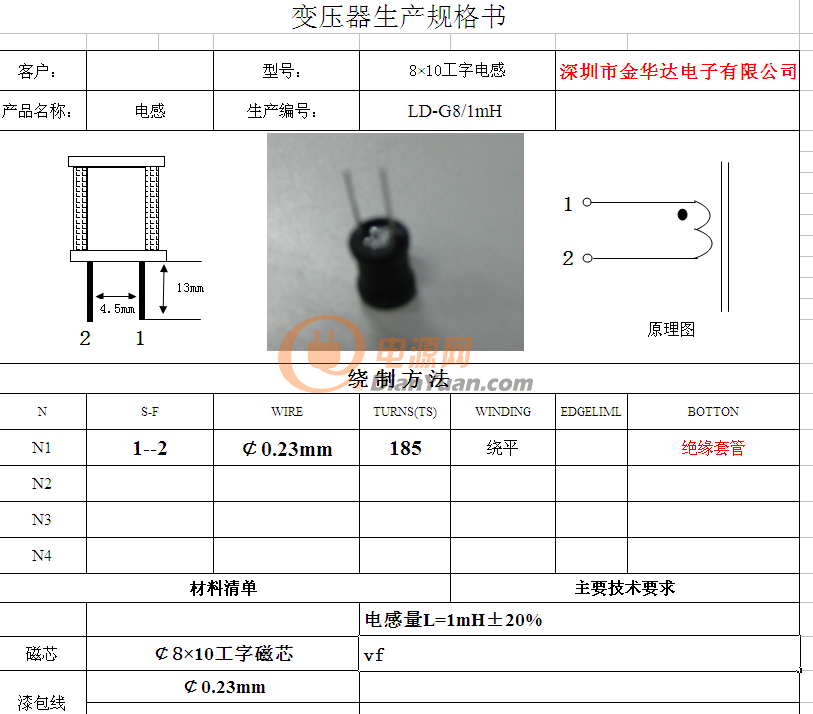

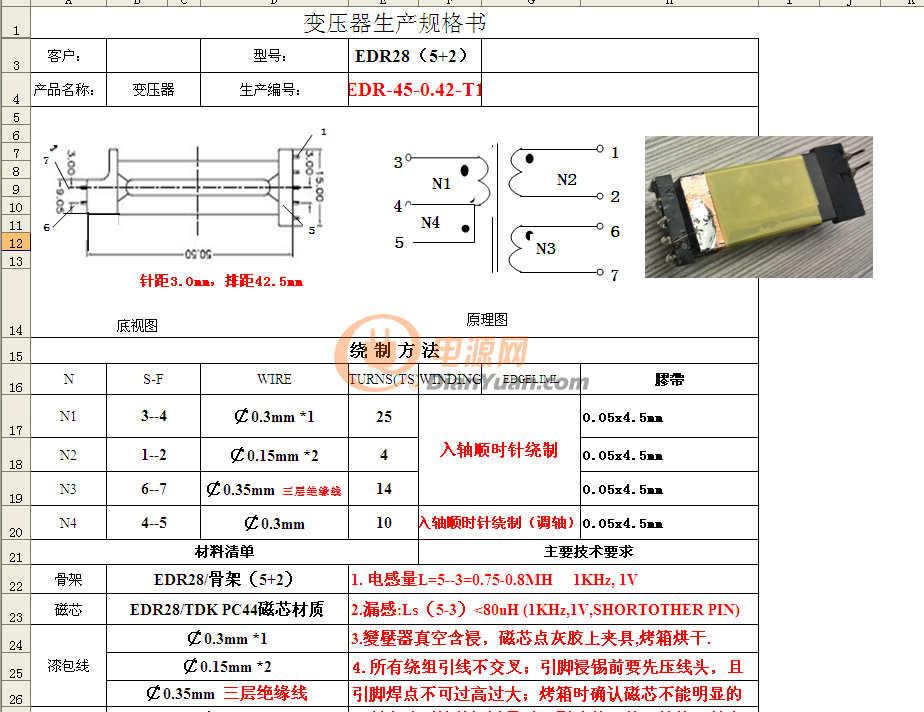

6.磁性原件

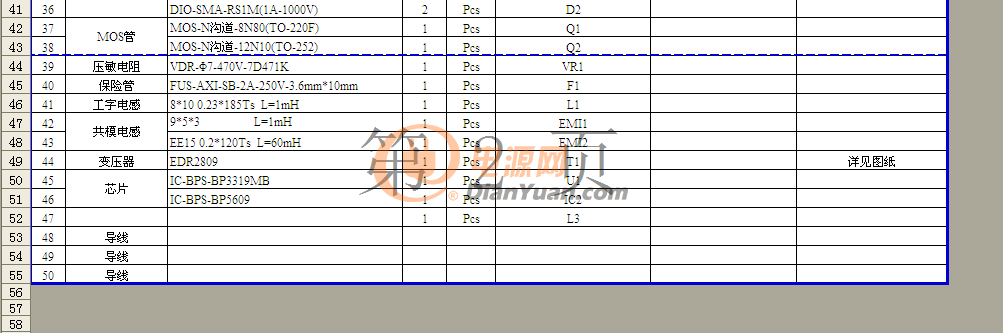

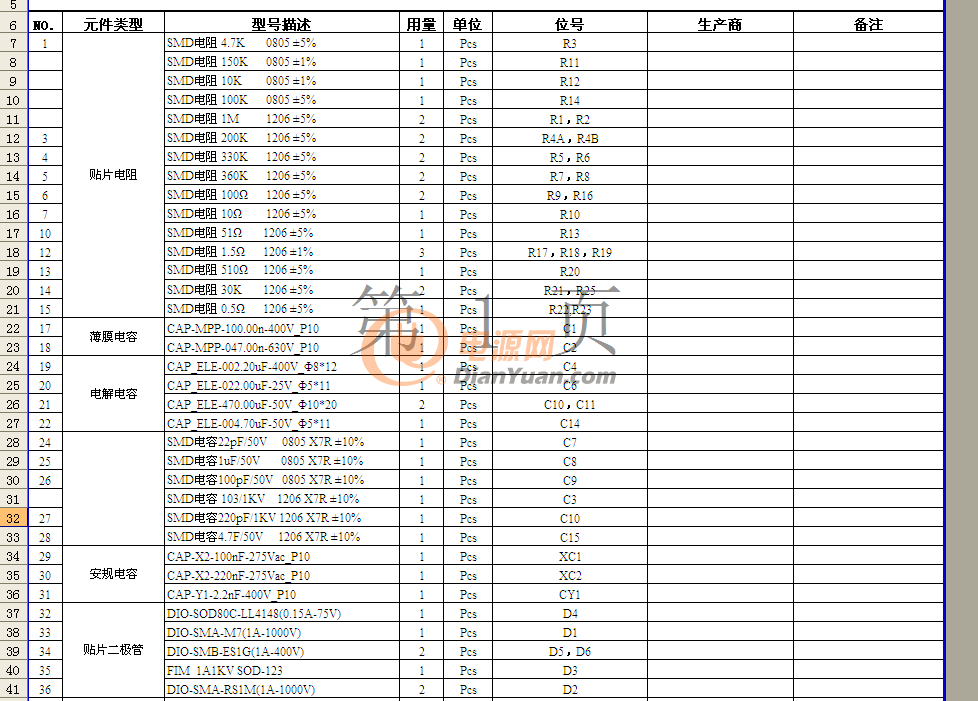

7.BOM清單
