【2016年收編】BP2519非隔離恒壓恒流方案，解決智能時代的供電，恒流問題。

1.方案名稱：BP2519

2.方案品牌：上海晶豐明源

3.方案規格特點：

非隔離系統恒壓恒流輸出?

 PWM/PFM 多模式控制?

 待機功耗<200mW?

 ±5%輸出電壓/電流精度?

 內置軟啟動?

輸出開路保護?

 輸出短路保護?

 芯片供電欠壓/過壓保護?

 過溫保護?

逐周期限流?

 采用SOT23-5 封裝

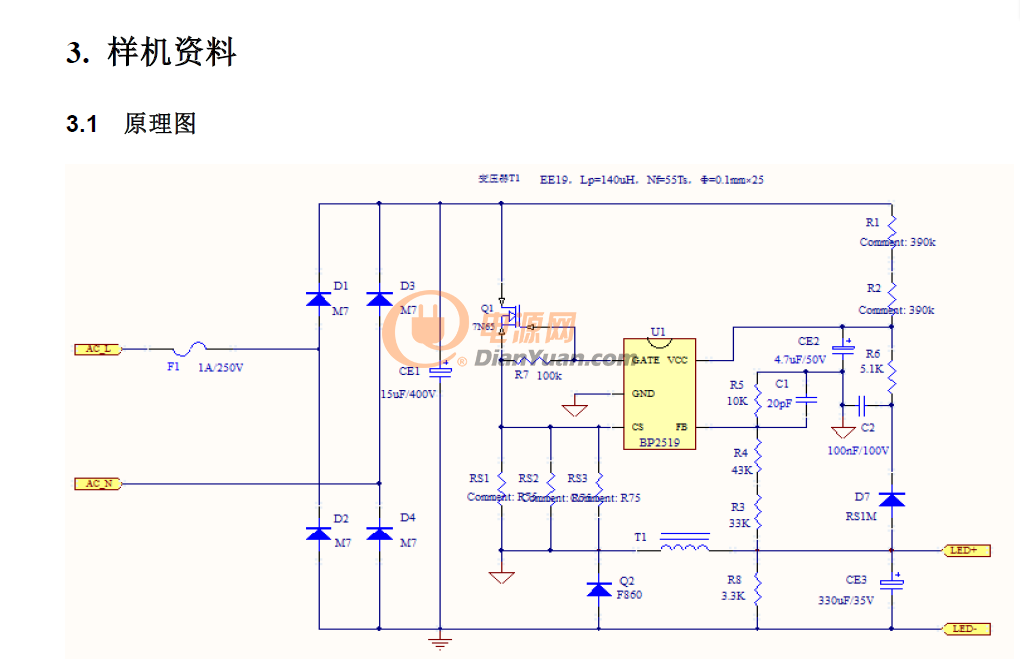

4.方案原理圖：

QQ截圖20160108142154

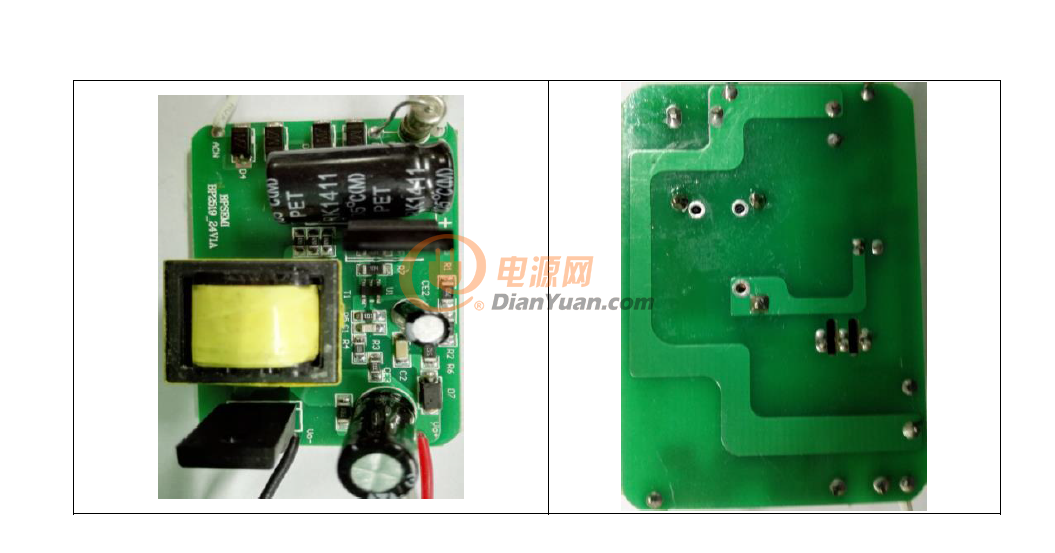

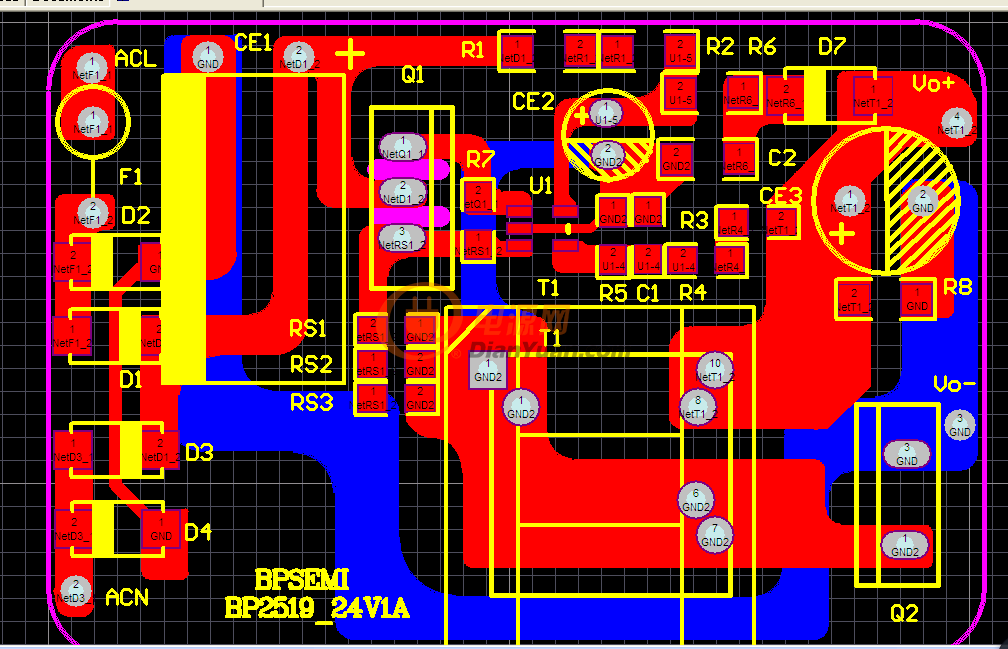

5.PCB和樣機圖：

QQ截圖20160108142137

QQ截圖20160108142630

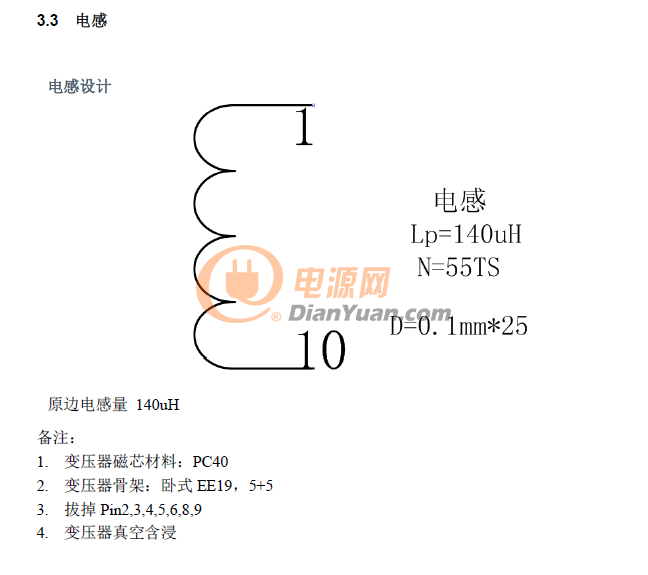

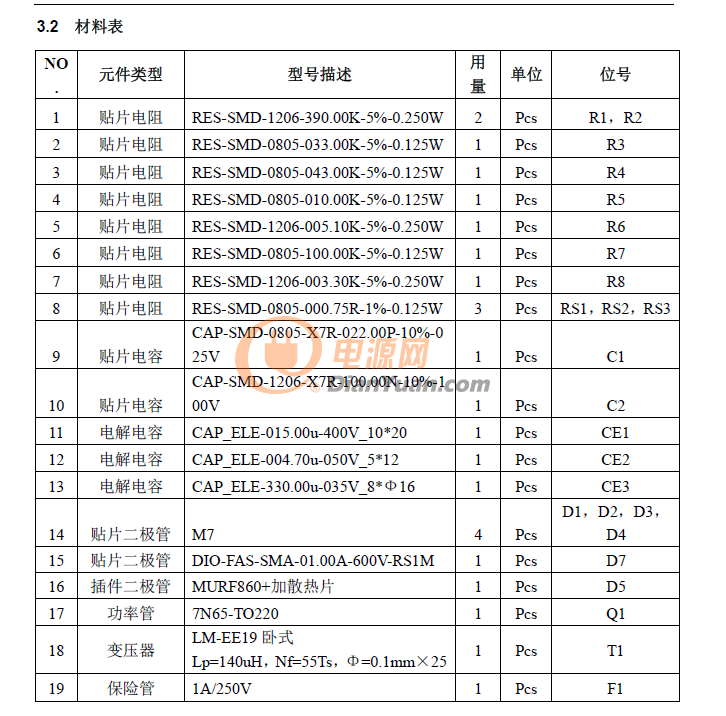

6.BOM清單和變壓器制作工藝

QQ截圖20160108142204

QQ截圖20160108142213

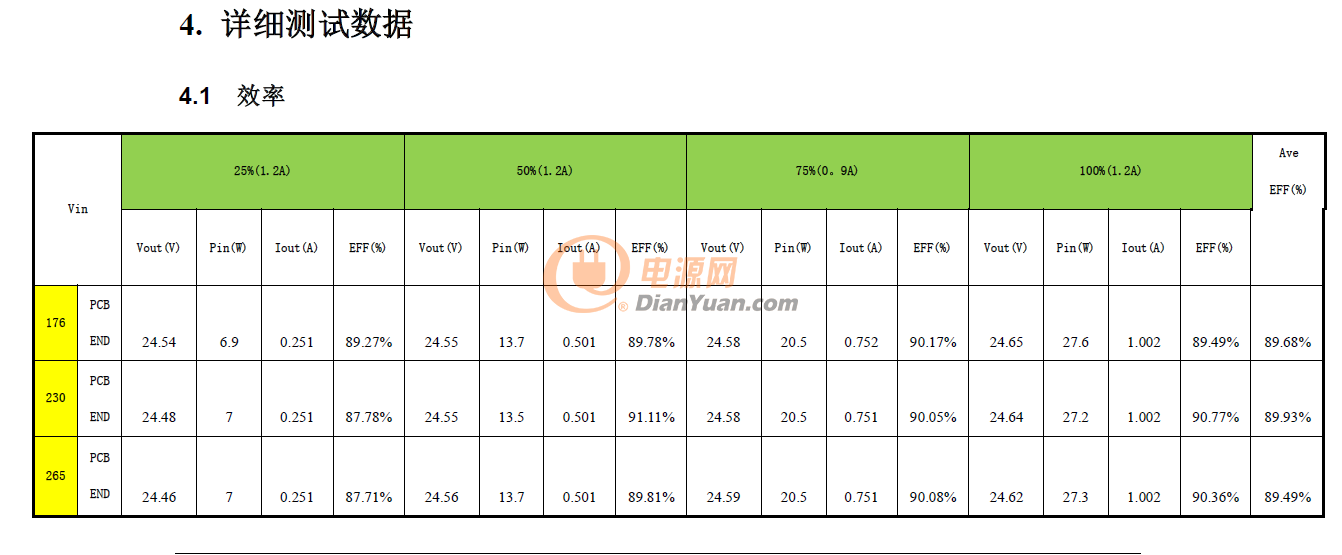

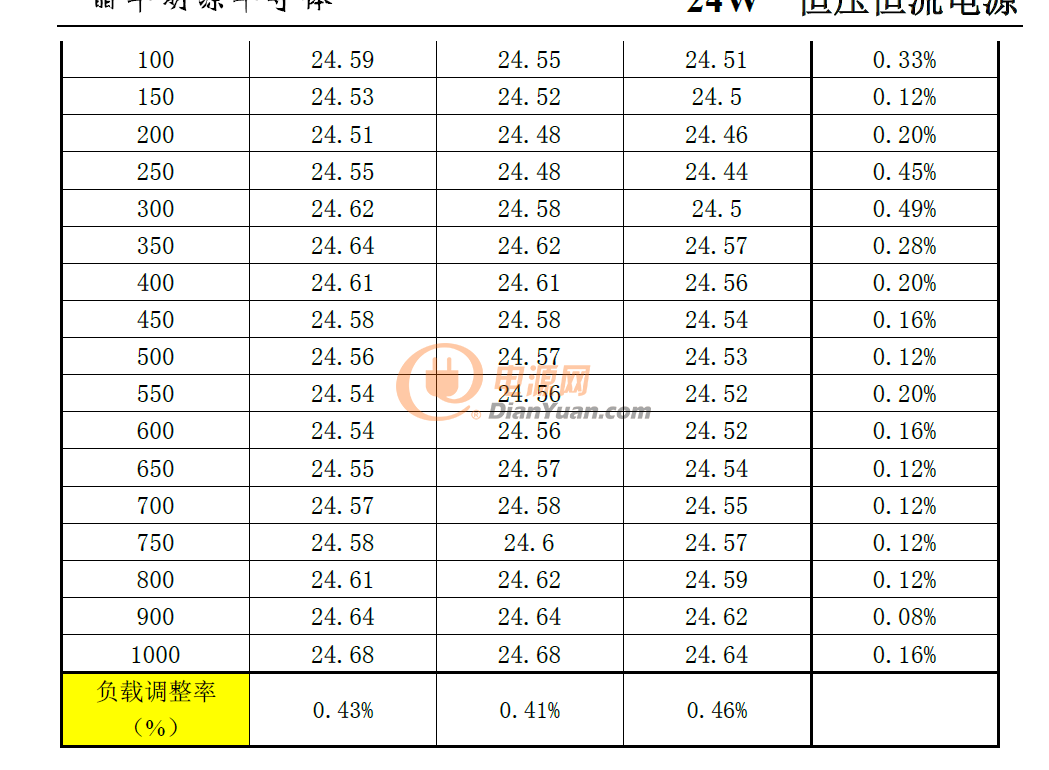

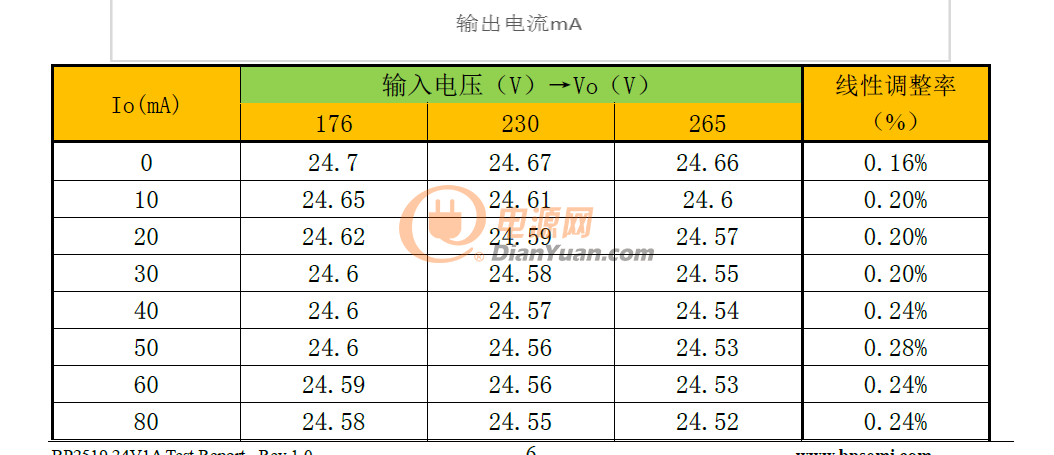

7.測試數據

QQ截圖20160108142227

QQ截圖20160108142235

QQ截圖20160108142253

QQ截圖20160108142515

8.樣品咨詢方式：

我是李工：18279005901   QQ  235657199



全部回復(10)
正序查看
倒序查看
forest李
LV.9
2
2016-01-13 12:10
BP2519  RGB調光很不錯，可以配合DC-DC的芯片，完美
0
回復
forest李
LV.9
3
2016-01-28 08:45

具體應用具體聊聊

0
回復
forest李
LV.9
4
2016-02-12 10:50

祝每位電源網的朋友新年快樂，后年大吉，2016每位朋友都猴賽雷

0
回復
forest李
LV.9
5
2016-03-15 17:22

恒壓供電，多路DCDCPWM調光輸出

0
回復
forest李
LV.9
6
2016-04-23 10:21
@forest李
[圖片]恒壓供電，多路DCDCPWM調光輸出
PWM  RGBW 調光
0
回復
西北狼
LV.4
7
2016-09-22 16:22
發資料看看。
0
回復
forest李
LV.9
8
2016-09-26 12:21
@西北狼
發資料看看。

在線找我

0
回復
498650771
LV.1
9
2017-08-30 21:34
你好，線性方案的是否有做RGBW的PWM調光方案？如有請發資料1187829133@qq.com
0
回復
641217041
LV.2
10
2017-11-27 09:27
我想做個7V600MA左右的非隔離恒壓驅動，請問用你這個IC做可以嗎？
