基于UCC28019的單相變頻器

QQ圖片20160116165935

QQ圖片20160116165958

QQ圖片20160116170020

QQ圖片20160116170039

    基于UCC28019的前級PFC，單相變頻、逆變器，輸入單相220V，輸出三相線電壓220V，具有CPP\OCP\OTP各種功能，單片機采用STM21103FC8T6，使用定時器1輸出6路SPWM，6路AD采樣分別采樣各路輸出電壓電流，更進一步想使用SVPWM,不知道有沒有對SVPWM研究較深的朋友，調試已經開始，有興趣的朋友一起進來討論

全部回復(18)
正序查看
倒序查看
鄒豹
LV.3
2
2016-01-12 01:21

    備料中，板子已經打樣，下面會陸續介紹調試過程，以及設計詳細計算，最近一直關注電源網，也沒有看到大家共享出有趣的東西，現在只能自娛自樂了

0
回復
鄒豹
LV.3
3
2016-01-12 01:39
@鄒豹
[圖片]  備料中，板子已經打樣，下面會陸續介紹調試過程，以及設計詳細計算，最近一直關注電源網，也沒有看到大家共享出有趣的東西，現在只能自娛自樂了

Sheet1.zip

直接上原理圖吧，只有這個估計可以吸引大家的眼球了，哈哈

0
回復
2016-01-12 08:09
@鄒豹
Sheet1.zip直接上原理圖吧，只有這個估計可以吸引大家的眼球了，哈哈

這么好的東西，居然沒有人來看！頂樓主！

目前這個功率等級，為什么用PFC呢？還有樓主的硬件功底很牛叉?。?

0
回復
2016-01-12 09:45
@鄒豹
Sheet1.zip直接上原理圖吧，只有這個估計可以吸引大家的眼球了，哈哈
幫樓主上個頭條
0
回復
鄒豹
LV.3
6
2016-01-12 11:18
@lizlk
這么好的東西，居然沒有人來看！頂樓主！目前這個功率等級，為什么用PFC呢？還有樓主的硬件功底很牛叉??！
兩個原因，第一功率因數高，第二提高母線電壓
0
回復
鄒豹
LV.3
7
2016-01-16 17:33

PFC調試已經差不多，需要好的儀表進一步測試，先到這里，AUXPOWER四路輔助電源已經調試完畢，今晚加班搞到現在，程序初步調試完畢，更待優化，由于手頭示波器太爛，有空找臺好的再上波形

0
回復
鄒豹
LV.3
8
2016-01-18 10:18
@電源網-fqd
幫樓主上個頭條[圖片]
謝謝
0
回復
myciga
LV.1
9
2016-03-12 14:48
@鄒豹
[圖片][圖片][圖片]PFC調試已經差不多，需要好的儀表進一步測試，先到這里，AUXPOWER四路輔助電源已經調試完畢，今晚加班搞到現在，程序初步調試完畢，更待優化，由于手頭示波器太爛，有空找臺好的再上波形
還在等待樓主的更新啊
0
回復
鄒豹
LV.3
10
2016-12-08 21:43

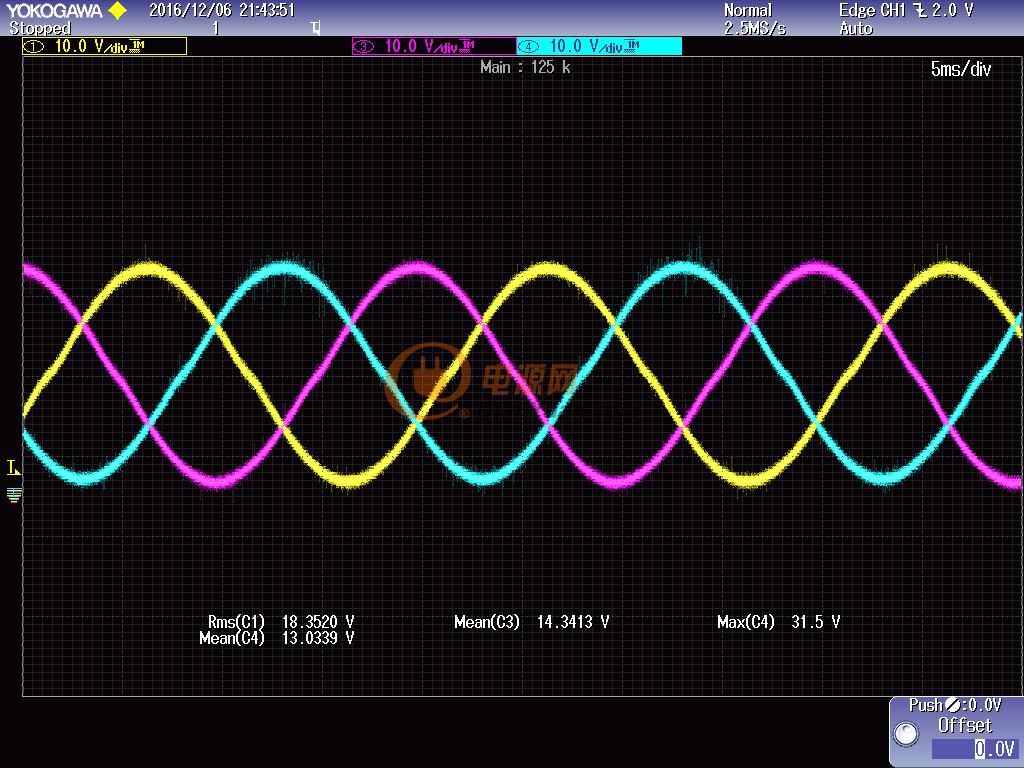

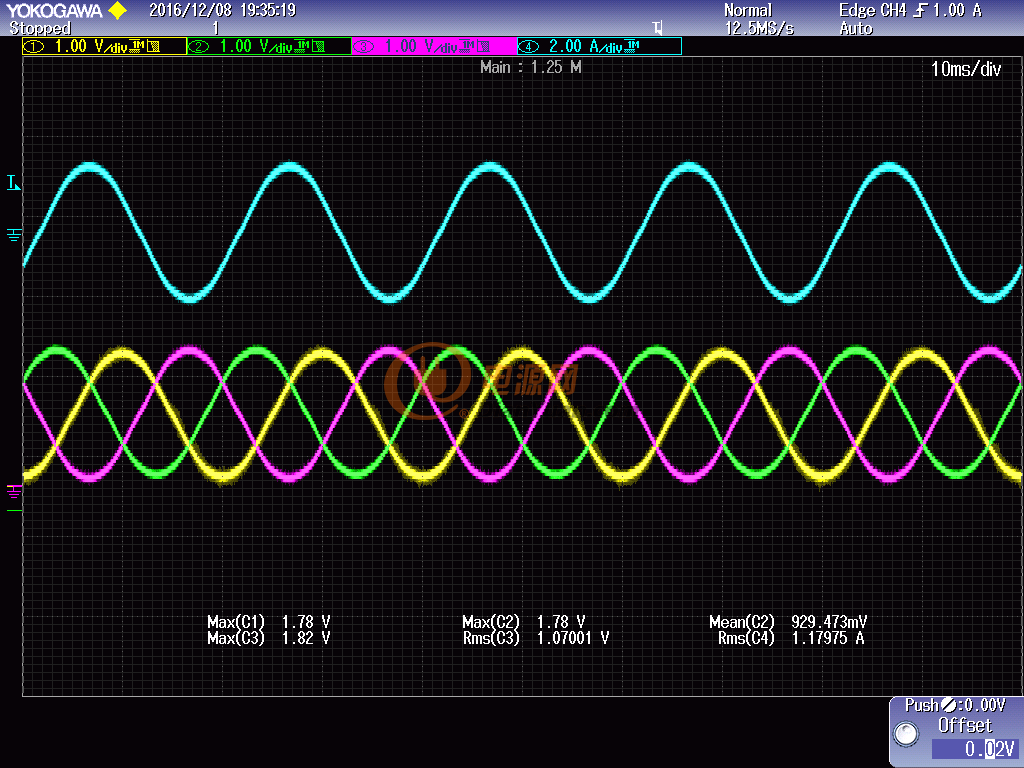

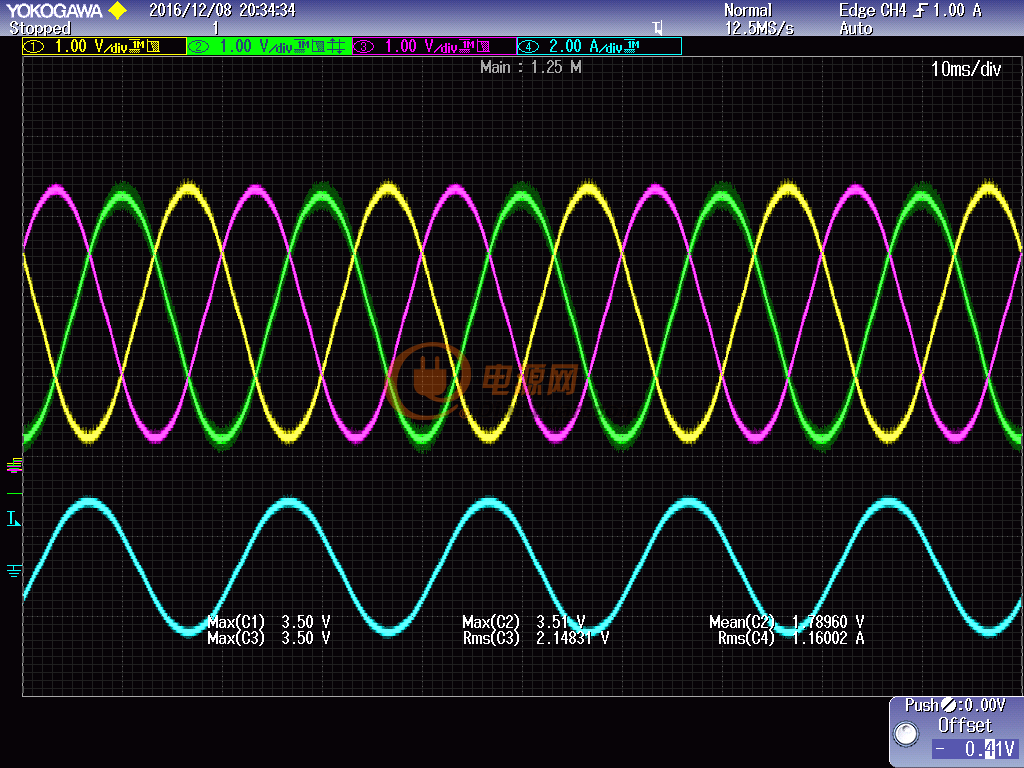

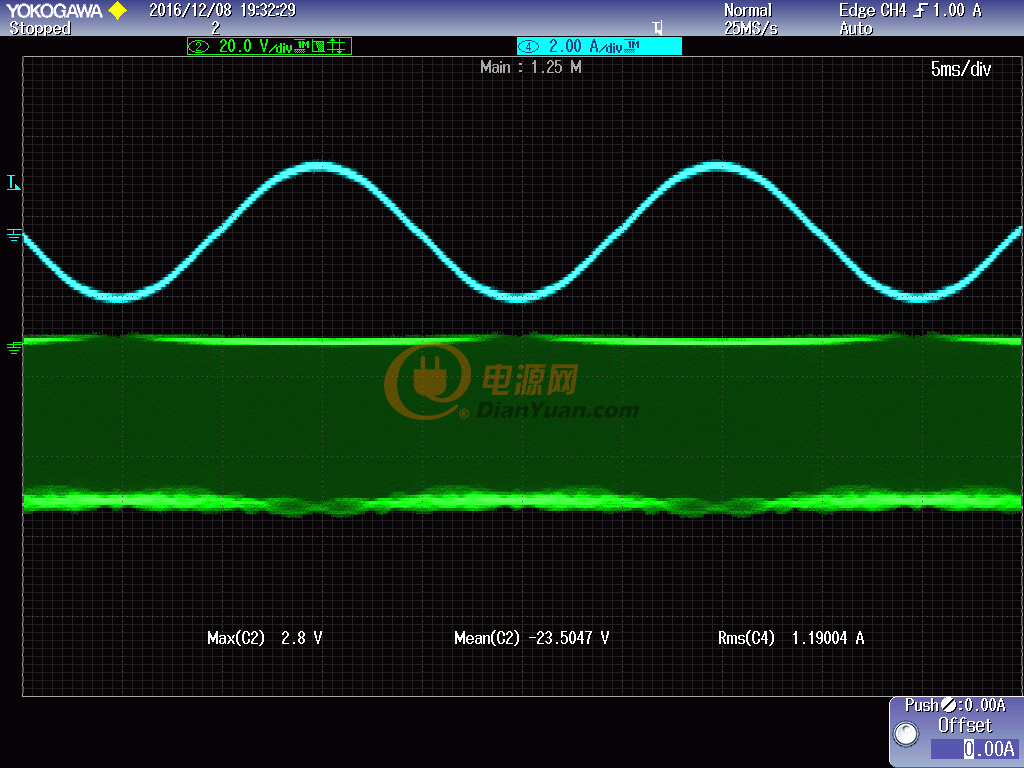

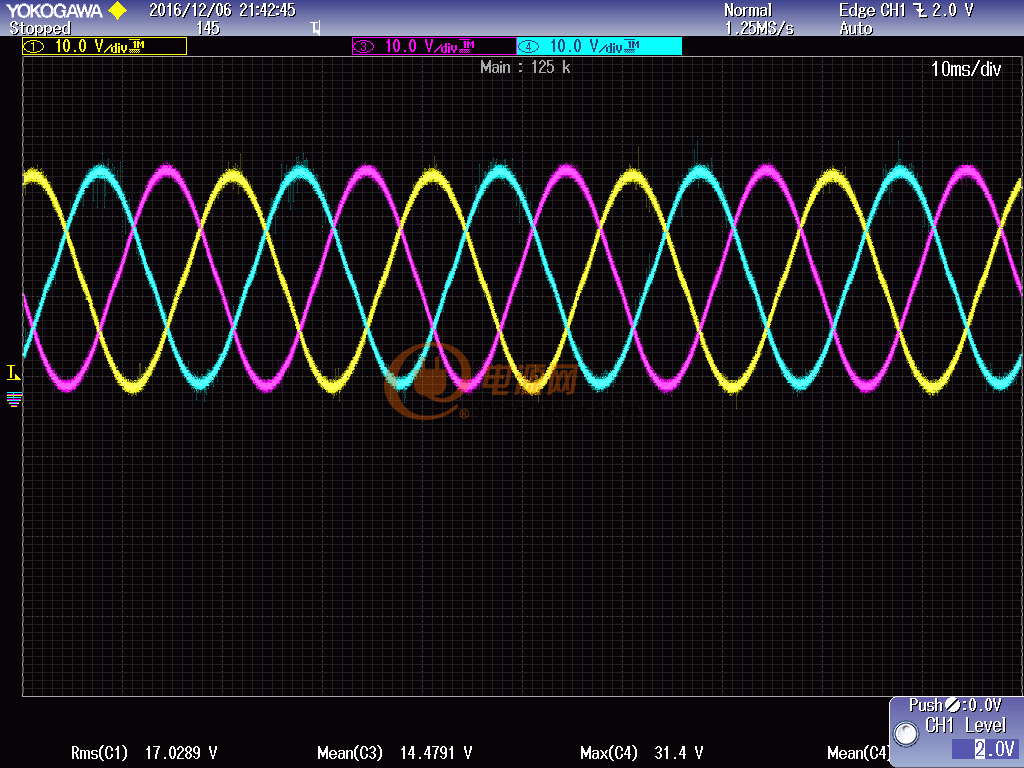

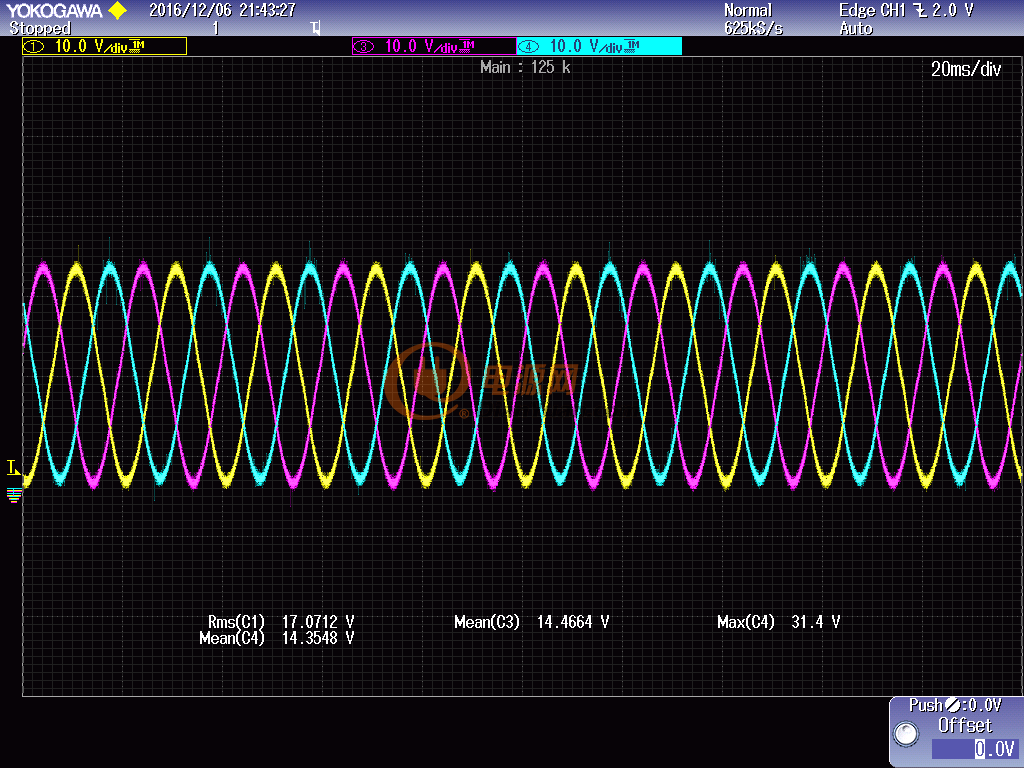

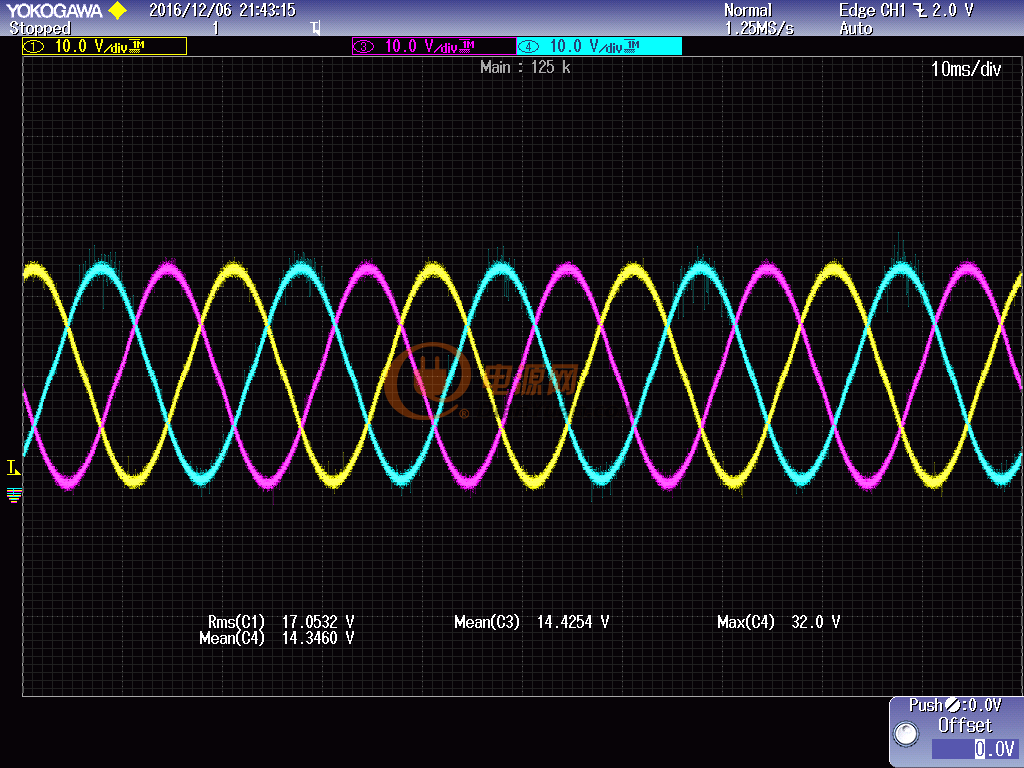

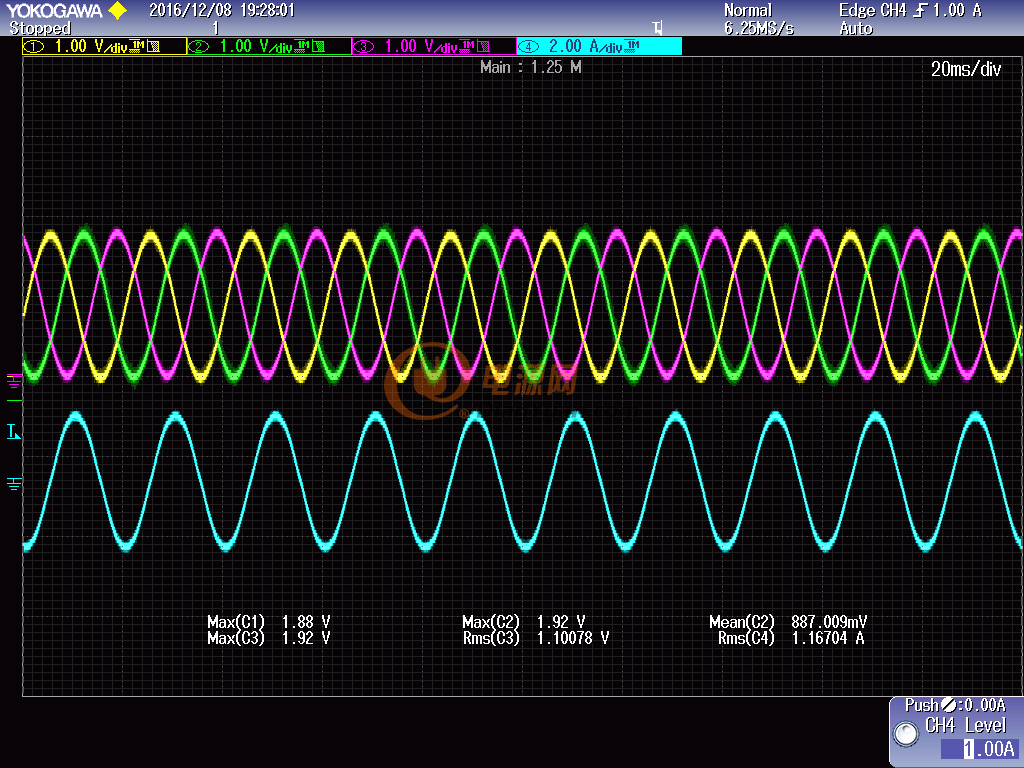

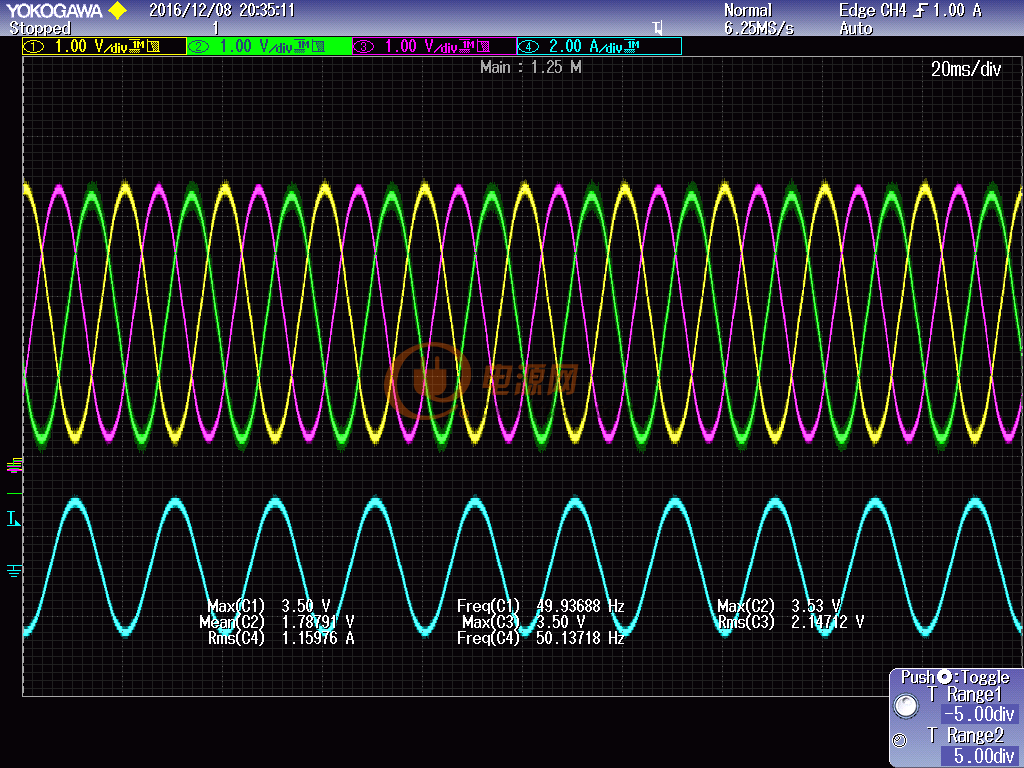

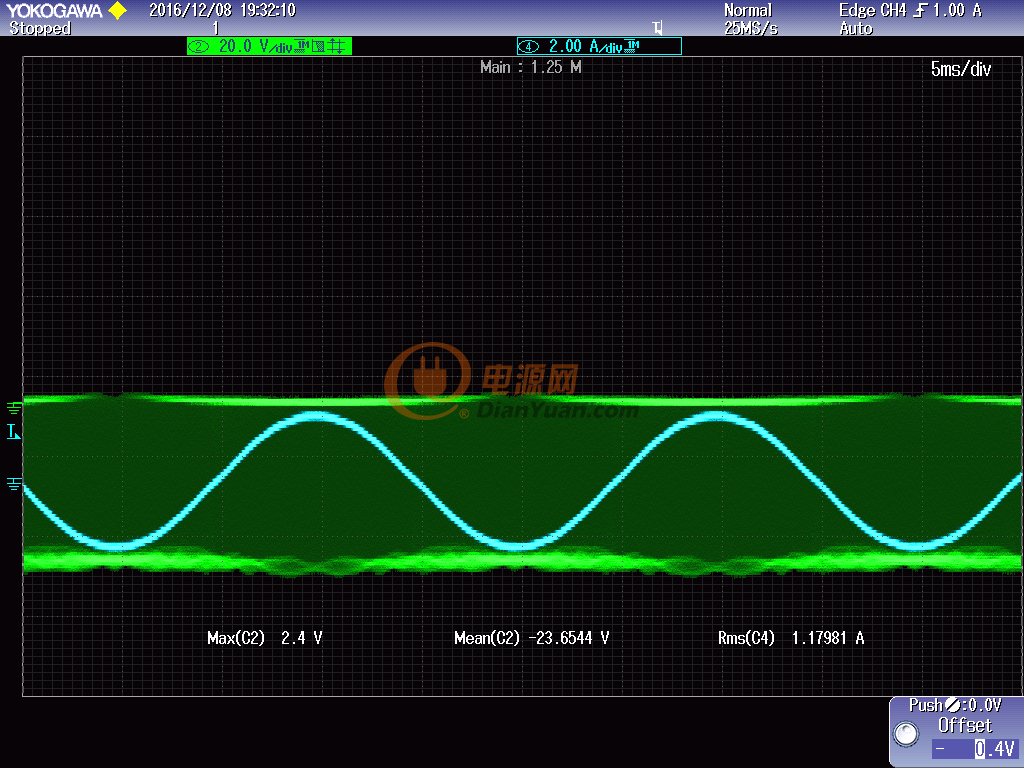

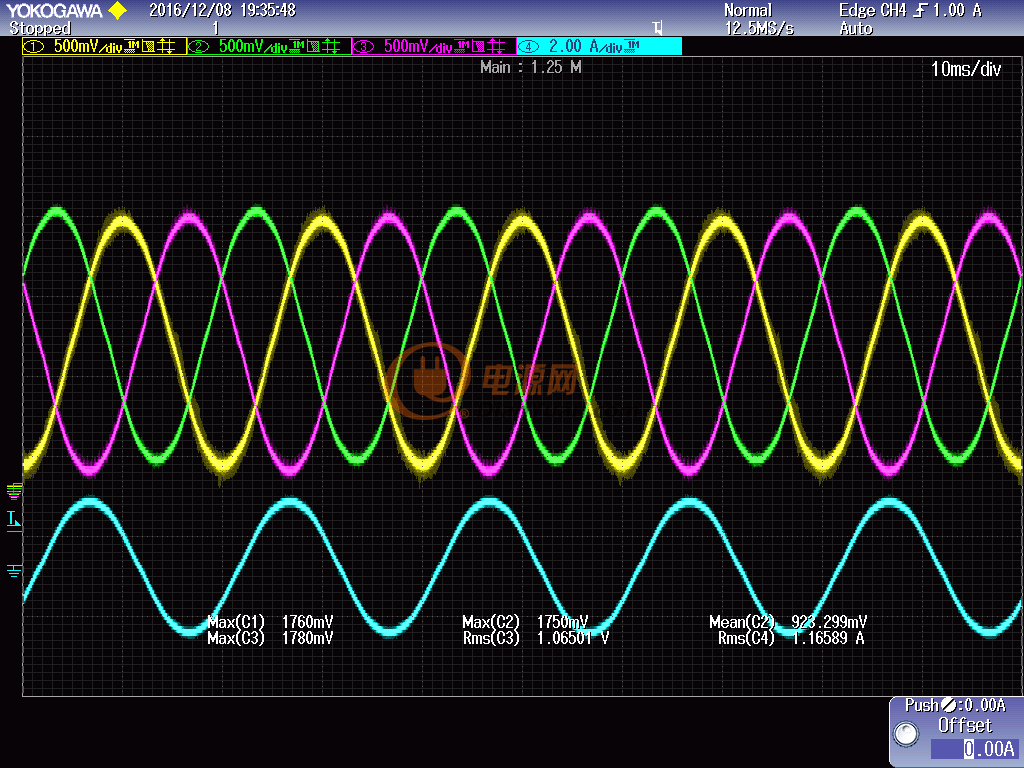

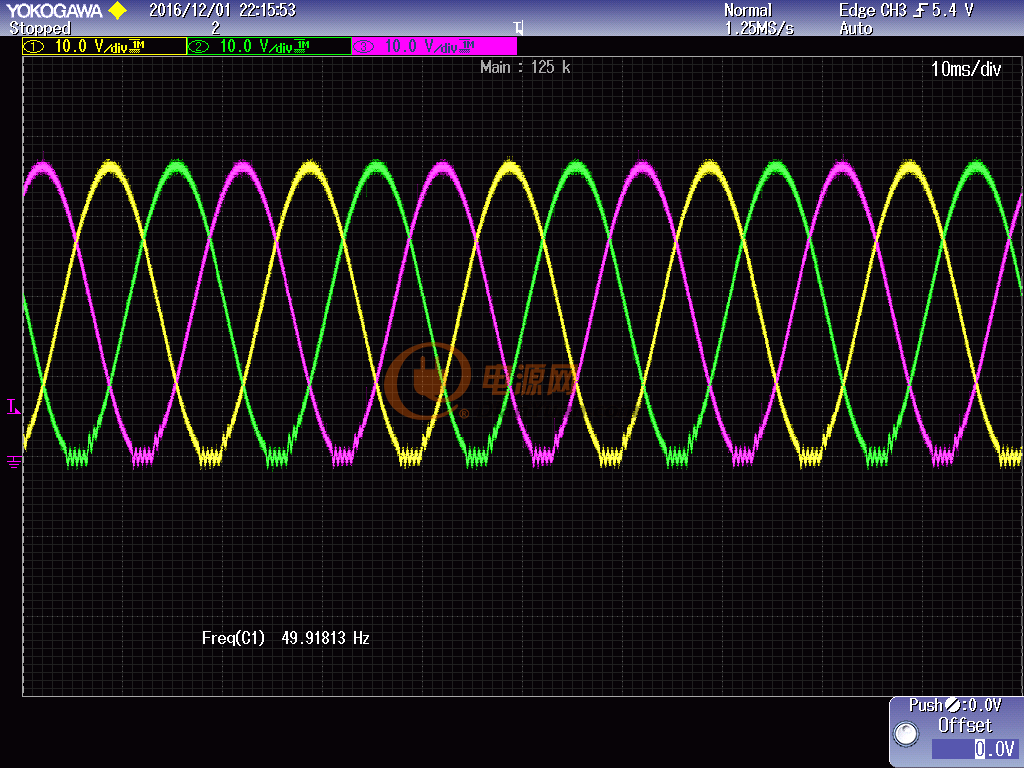

來點低壓調試波形和電壓電流采樣的波形，準備電壓電流雙閉環了

0
回復
2016-12-09 09:25
@鄒豹
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]來點低壓調試波形和電壓電流采樣的波形，準備電壓電流雙閉環了[圖片]
樓主來更新啦
0
回復
read01
LV.2
12
2016-12-09 13:49
0
回復
shileino1
LV.1
13
2016-12-10 11:14
@鄒豹
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]來點低壓調試波形和電壓電流采樣的波形，準備電壓電流雙閉環了[圖片]
波形漂亮，樓主厲害啊。軟硬件都自己搞
0
回復
2016-12-10 22:42
漂亮...樓主厲害,能不能發電路圖我們學習學習。
0
回復
zwcyqxzcx
LV.6
15
2016-12-11 14:32
@鄒豹
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]來點低壓調試波形和電壓電流采樣的波形，準備電壓電流雙閉環了[圖片]
樓主是挺厲害的，但是怎么一年多了都沒人來討論...
0
回復
xuntest001
LV.2
16
2017-02-03 20:40
@鄒豹
[圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片][圖片]來點低壓調試波形和電壓電流采樣的波形，準備電壓電流雙閉環了[圖片]
留個聯系方式？  我qq：619893813
0
回復
無錫市
LV.4
17
2017-02-08 16:28
@高頻機
漂亮...樓主厲害,能不能發電路圖我們學習學習。
不公布資料的 不要在這里上貼 沒有如何意義。
0
回復
ruohan
LV.9
18
2017-11-15 08:38
@無錫市
不公布資料的不要在這里上貼沒有如何意義。
你這個不帶隔離的嗎
0
回復
2018-12-06 11:30
@鄒豹
[圖片]  備料中，板子已經打樣，下面會陸續介紹調試過程，以及設計詳細計算，最近一直關注電源網，也沒有看到大家共享出有趣的東西，現在只能自娛自樂了
樓主是挺厲害的，我也在做變頻器，目前還停留在啃規則采樣法的位置上，哈哈，沒辦法，高中的文憑做這個要點時間啊。另外，那些說不公布原理圖和程序的，人家樓主已經把板子和元件的圖片都發了，抄過板的人，應該都不難想象出原理圖了，變頻器的硬件電路已經是很成熟的東西，網上有太多了。我看了元件圖片后，猜測樓主用的是316J做的驅動。至于軟件，那是人家辛苦敲出來的，這么容易就給你嗎？我目前用的F407做的互補輸出，出了SPWM波，但離成品還要點時間，就卡在了算法上。我深知軟件的磨人程度，但還是要自己真正理解了，才是學到了。最看不起坐享其成的人。
