2.方案品牌：上海晶豐明源

3.方案規格：SOP-8 內置mos

4.方案簡介：

BP3216 是一款高效率支持可控硅調光的LED 驅動芯片。芯片工作在電感電流臨界連續模式，適用于Buck， Buck-Boost，F(xiàn)ly-back 結構的LED 驅動電源。BP3216 芯片內部集成600V 功率開關，采用專利的驅動和電流檢測方式，芯片的工作電流極低，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。BP3216 具有多重保護功能，包括LED 開路保護，LED 短路保護，CS 電阻短路保護，欠壓保護，芯片溫度過熱調節等

5.方案特點：

支持可控硅調光? 內部集成300V 功率管? 電感電流臨界連續模式? 芯片超低工作電流? ±5% LED 輸出電流精度? LED 開路保護? LED 短路保護? CS 電阻短路保護? 芯片供電欠壓保護? 過熱調節功能

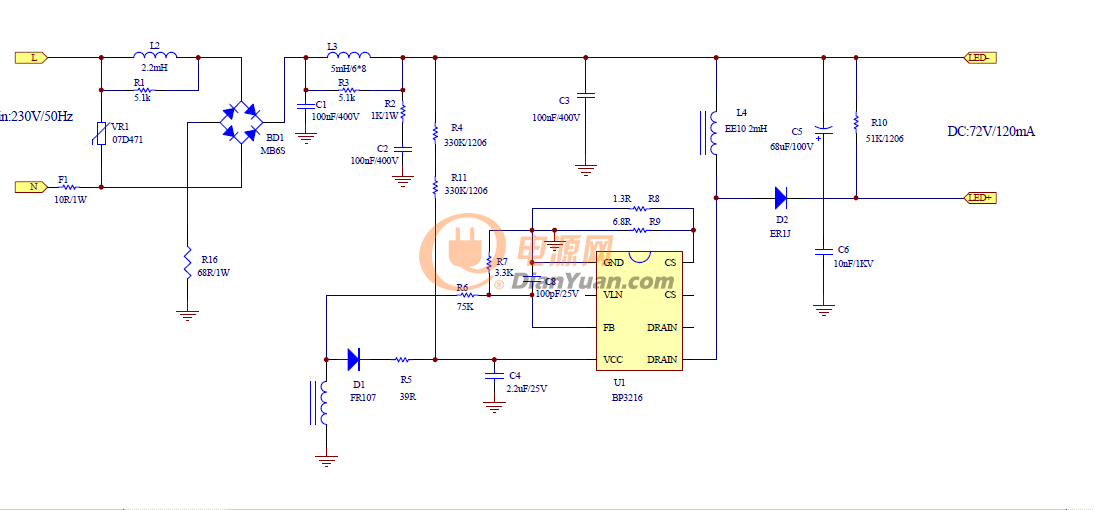

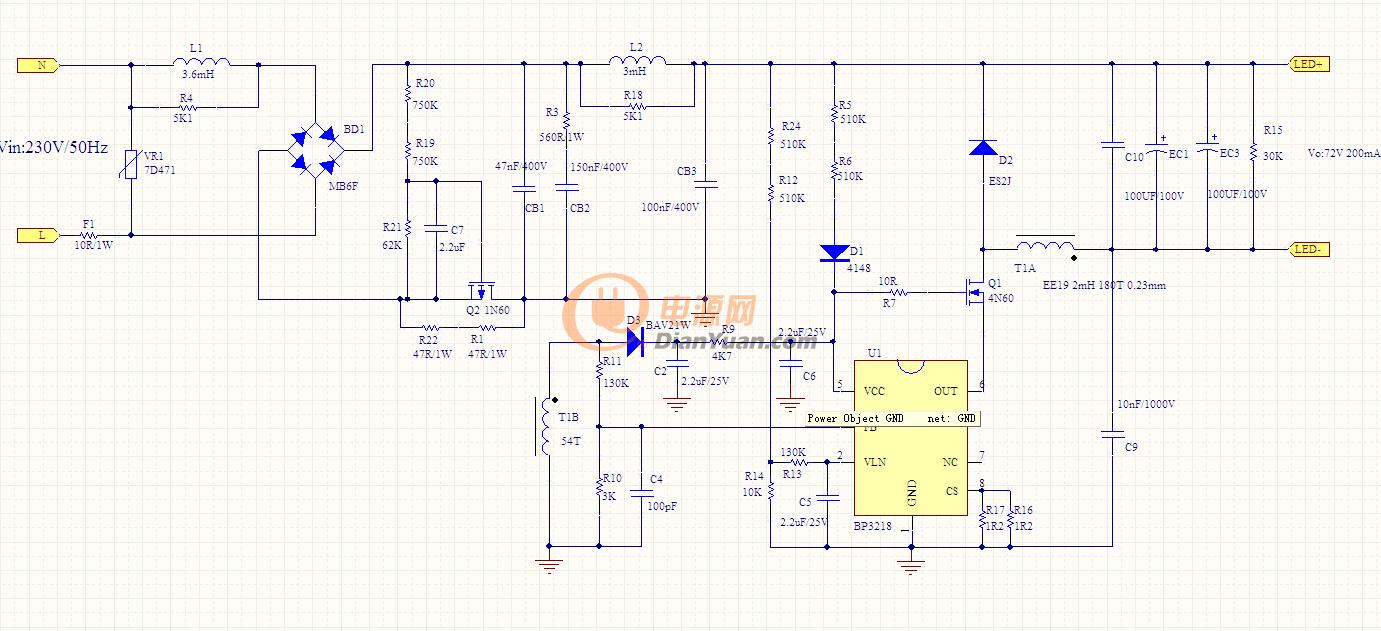

6.方案原理圖：

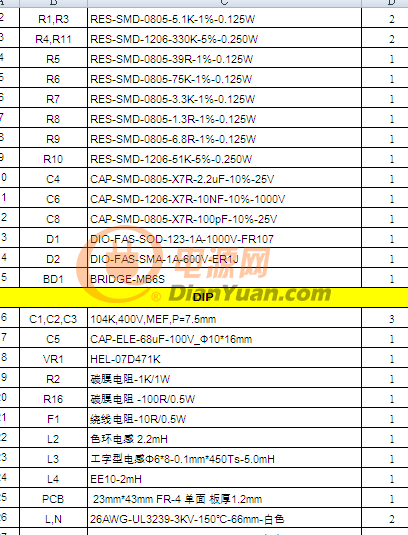

7.BOM和電感制作工藝：

8.方案詳細自詡：
