TNY279的2路輸出15W開關電源

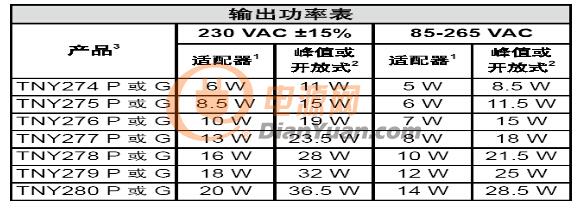

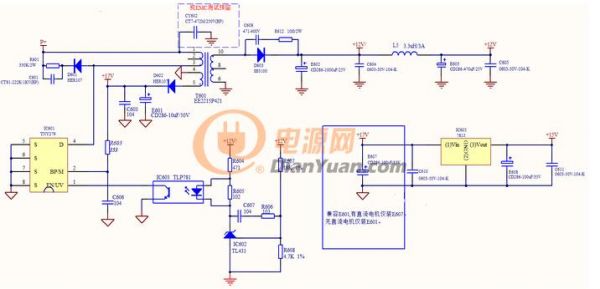

     使用TinySwitch-III (TNY279)的2路輸出15W開關電源電路如上圖所示。其中12V作為主輸出,17V作為輔助輸出。交流輸入寬范圍為:85~264V,總輸出功率15W。 4.2、IC601:電源控制IC,是開關電源的核心器件,TinySwitch-III提供了TNY274~TNY280共7個不同功率的型號,可以根據不同的使用條件選擇不同型號,選型表如下:



QQ截圖20151010143729

QQ截圖20151010143807

D601、R601、C601構成DRC吸收回路,將漏極的漏感關斷電壓控制在安全范圍,D選用快速二極管或超快速二極管,R選用68~330kΩ/2W金屬氧化膜電阻,C選用1kV/222高壓瓷片電容/薄膜電容。

R603用于限制外部供電電流,為了提高電源的效率,IC可選擇外部供電方式,供電電流Ibp由下等式計算: Ibp=(VCC-5.85V)/R603

注:VCC:供電繞組電壓,5.85V為BP/M引腳內部穩壓源的穩壓值。

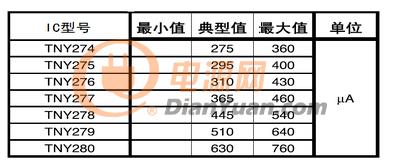

供電電流Ibp需要滿足下列要求: 1、為了保證IC不從漏極吸收電流,Ibp要大于漏極供電電流,漏極供電電流如下表所示:

QQ截圖20151010143918

需要保證在Ibp在最惡劣情況需要小于BP/M腳關斷電流:4mA。否則IC將會關斷,直到BP/M腳電壓下降到4.9V以下才能恢復。R607、R608構成電壓取樣電路,將12V電源的電壓變化反饋給控制端,該取樣電路直接決定輸出電壓的電壓值,TL431的參考電壓為2.495 V,輸出電壓: V12V=2.495*(R607+R608)/ R608 通常選取流過R608的電流是TL431參考端電流的100倍,所以R608的值可以選2~10kΩ的阻值,如對待機功耗有特別要求,電阻可以取較大的阻值。R608確定后,R607則可以由上等式確定。
