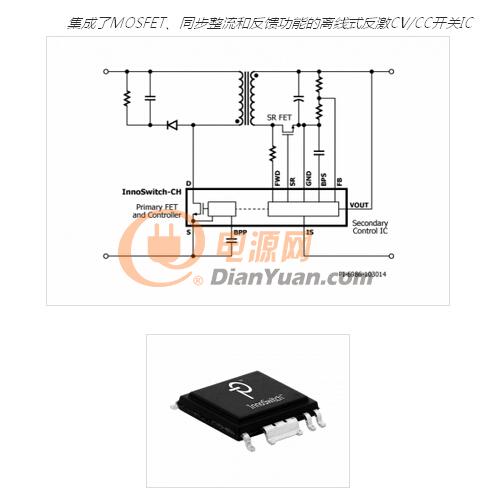

InnoSwitch-CH系列產品是集成了MOSFET、同步整流和反饋功能的離線式反激CV/CC開關IC
InnoSwitch?-CH系列IC將初級、次級和反饋電路同時集成到一個表面貼裝離線式反 激開關IC中。InnoSwitch-CH IC集成了初級FET、初級側控制器和次級側同步整流控制器。這款新IC還采用了一項創新型技術 FluxLink?，該技術可安全地越過隔離層并省去光耦器。次級側控制器的集成可實現無擊穿的同步整流FET驅動，同時提供快速瞬態響應，從而超越包括 歐盟行為準則第5版和DoE第6版法規在內的所有國際能效標準。
高度集成，外形緊湊
? 集成了反激式控制器、650 V MOSFET、
? 次級側檢測和同步整流
? 帶HIPOT隔離保護的集成反饋鏈路
? 出色的CV/CC精度，不受變壓器設計或外圍元件的影響
? 即時瞬態響應±5% CV，0-100-0%負載階躍
EcoSmart? – 高效節能
? 在230 VAC下空載功耗<10 mW，帶可選偏置繞組
? 輕松滿足全球所有能效標準，包括DOE 6/CoC v5
? 低散熱
先進的保護/安全特性
? 初級檢測過壓保護(OVP)，帶可選偏置繞組
? 次級檢測輸出過沖箝位
? 次級檢測輸出過流保護(OCP)，輸出電壓降至零
? 遲滯熱關斷保護
完全符合安全及法規要求
? 在6 kV DC/1秒條件下通過100%生產HIPOT合規性測試
? 加強絕緣
? 隔離電壓 = 3,500 VAC，通過UL1577和TUV (EN60950)安全認證，符合EN61000-4-8 (100 A/m)和EN61000-4-9 (1000 A/m)標準
綠色封裝
? 無鹵素和符合RoHS
應用
? 適用于智能移動設備的充電器和適配器
? LED照明
? 高效率、低電壓、高電流電源
