【技術盛宴】基于DSP單極性移相控制全橋全波式雙向電壓源高頻逆變器

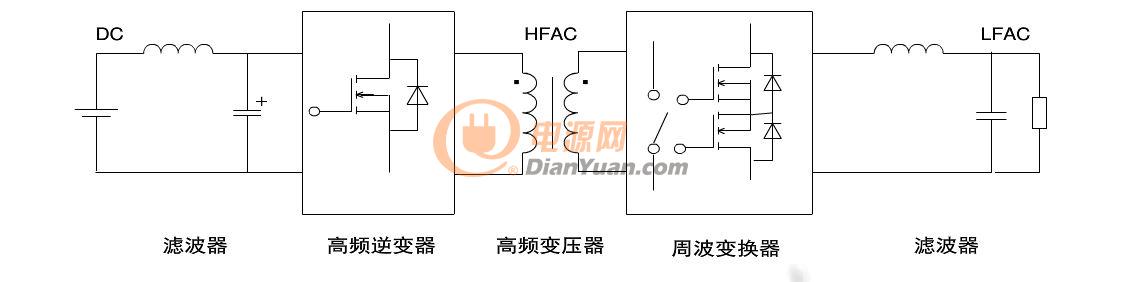

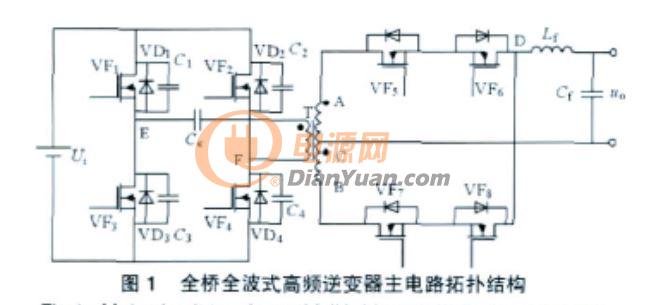

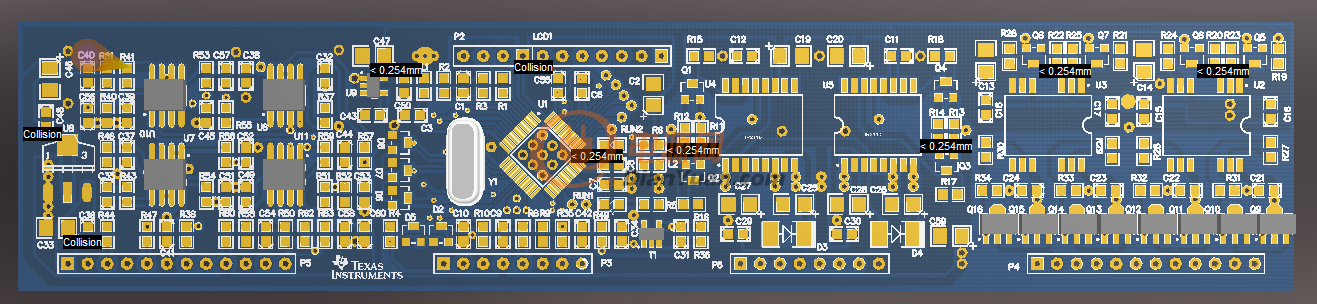

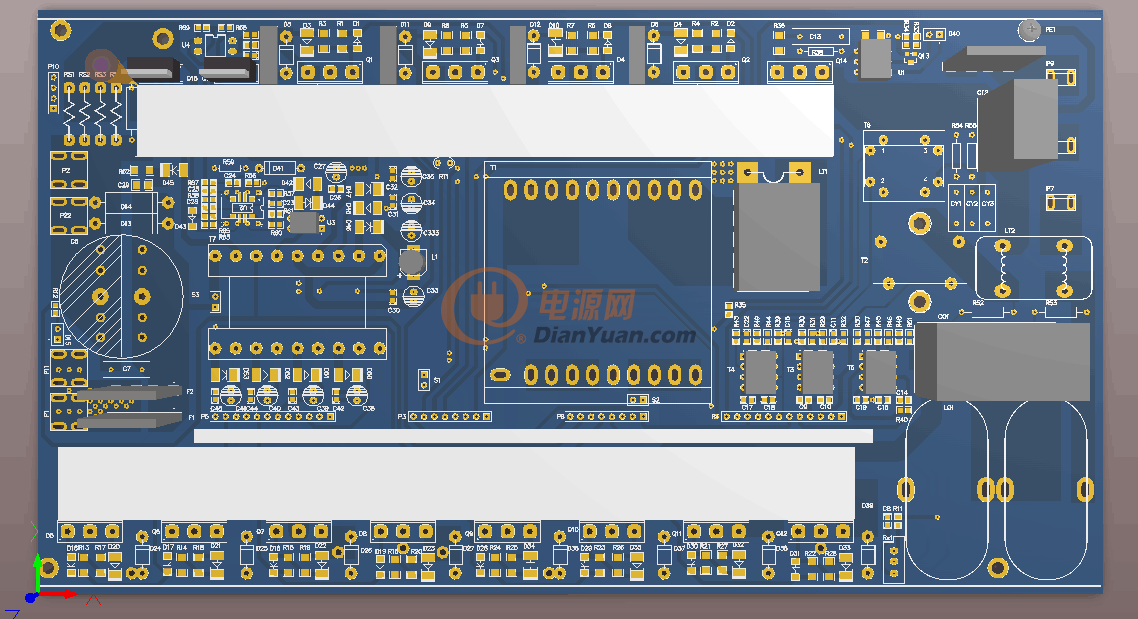

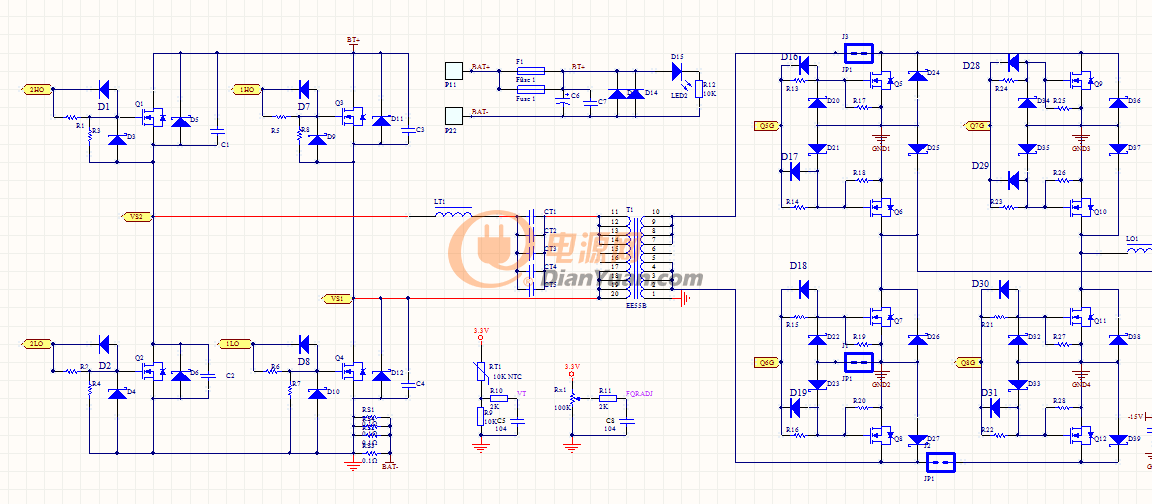

單極性移相控制全橋全波式雙向電壓源高頻逆變器結構圖

32



33

這類逆變器由高頻逆變器、高頻變壓器、周波變換器構成,具有電路拓?fù)浜啙?兩級功率變換(DC/HFAC/LFAC),雙向功率流、變換效率高等優點.周波變換器功率開關在為零期間進行ZVS換流逆變器右橋臂相對左橋臂存在移相角θ,而且輸出濾波器前端電壓為單極性SPWM波,故為單極性移相控制

在一個開關周期Ts內的共同導通時間為Tcom=Ts(180°-θ=/(2×180°)) 當輸入電壓降低或負載變大時,導致輸出電壓降低,閉環反饋控制使得移相角θ減小、共同導通時間Tcom增大,從而使得輸出電壓增大。因此.調節移相角θ可實現輸出電壓的穩定。



全部回復(17)
正序查看
倒序查看
2015-11-03 09:59
繼續  我等著給你加高亮呢
0
回復
2015-11-03 13:18
是啊 ,繼續繼續等下文啦~
0
回復
2015-11-03 19:29

高壓側耐壓是全橋橋式的一倍!

樓主這個問題怎么解決的?

0
回復
2015-11-12 10:00
@gnaijnaoul
高壓側耐壓是全橋橋式的一倍!樓主這個問題怎么解決的?
樓主不會去買買買了吧,回來干點正事l
0
回復
2015-11-13 07:19
@電源網-娜娜姐
樓主不會去買買買了吧,回來干點正事l[圖片]

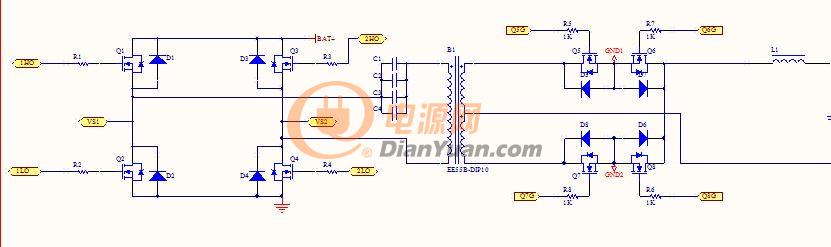

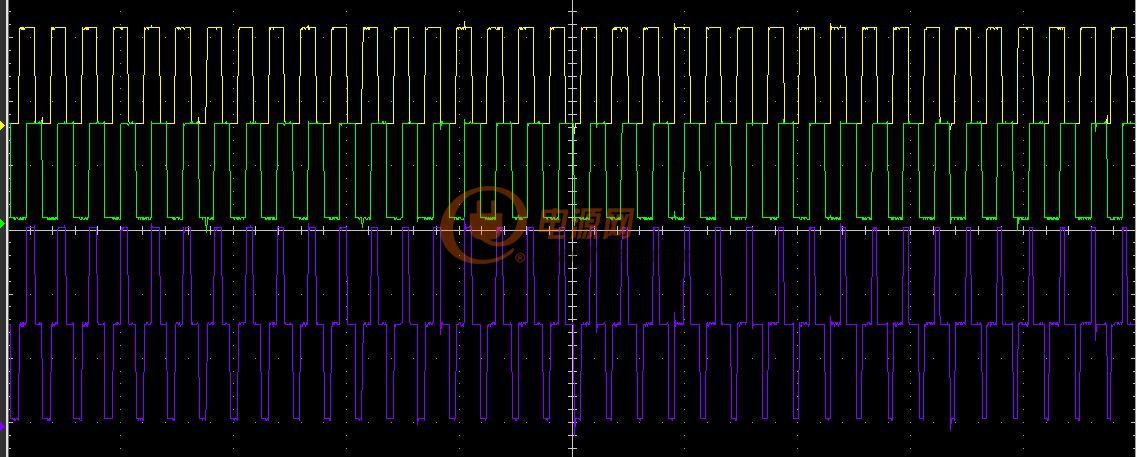

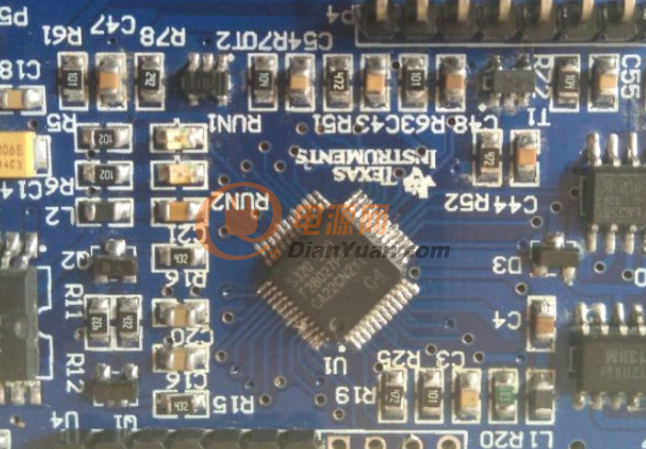

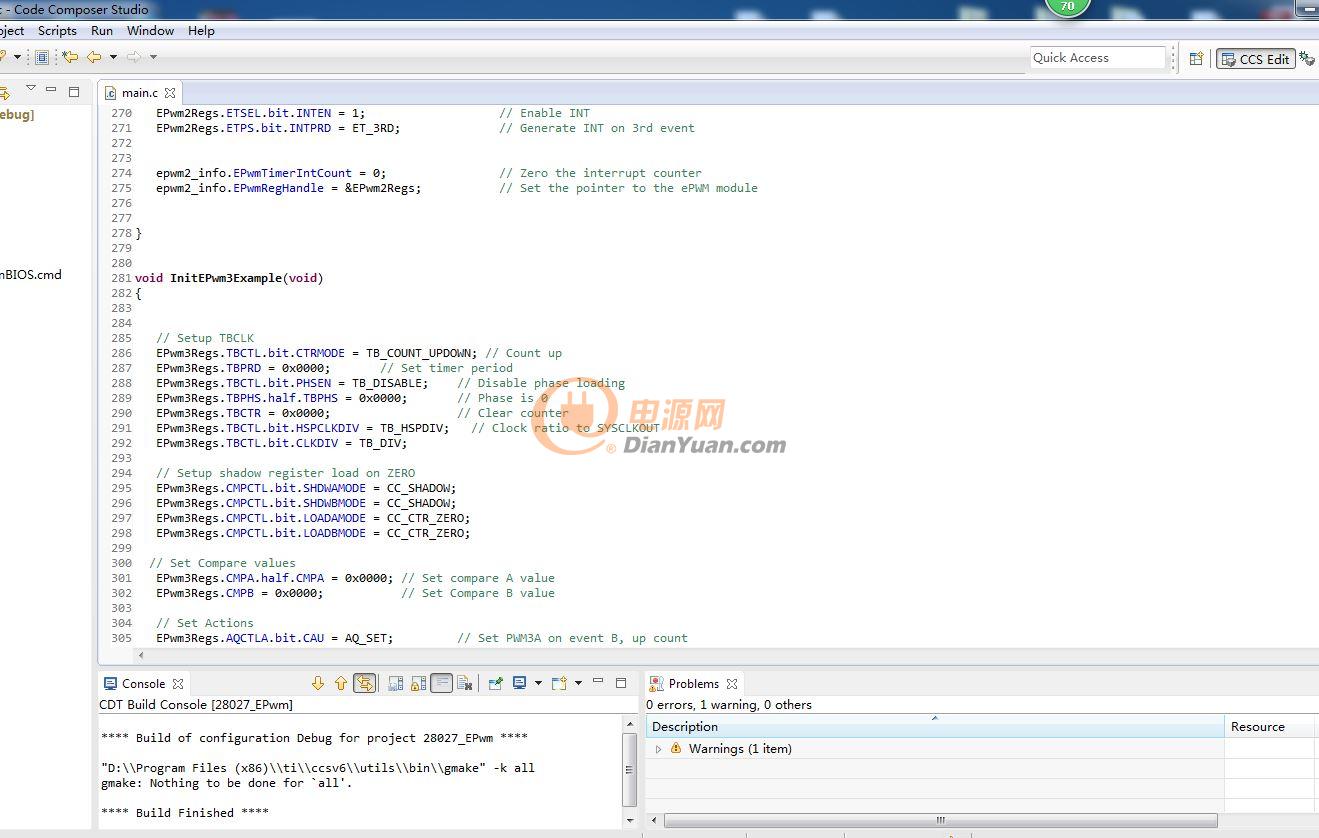

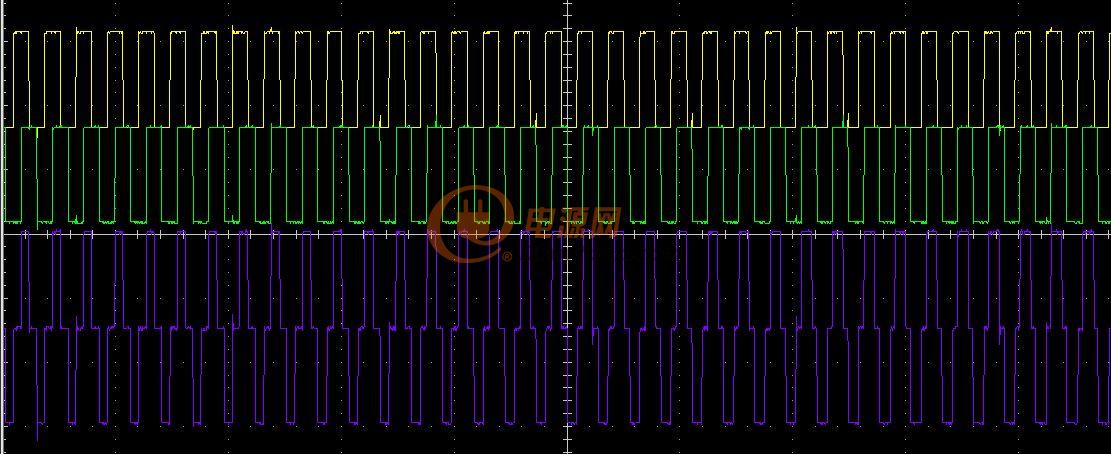

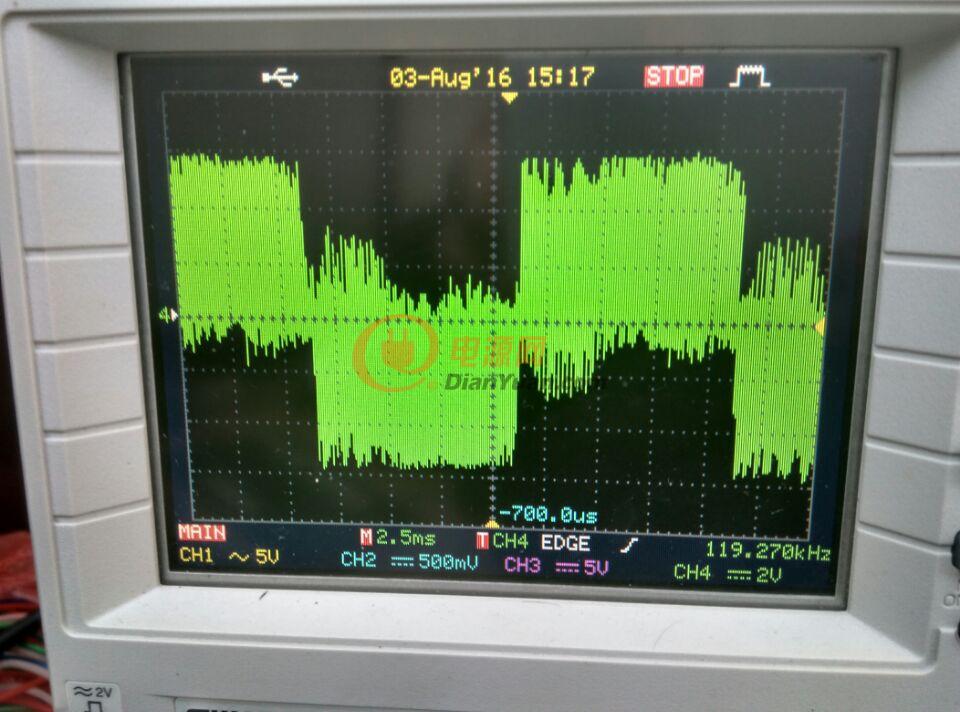

TMS320F28027的H橋移相波形

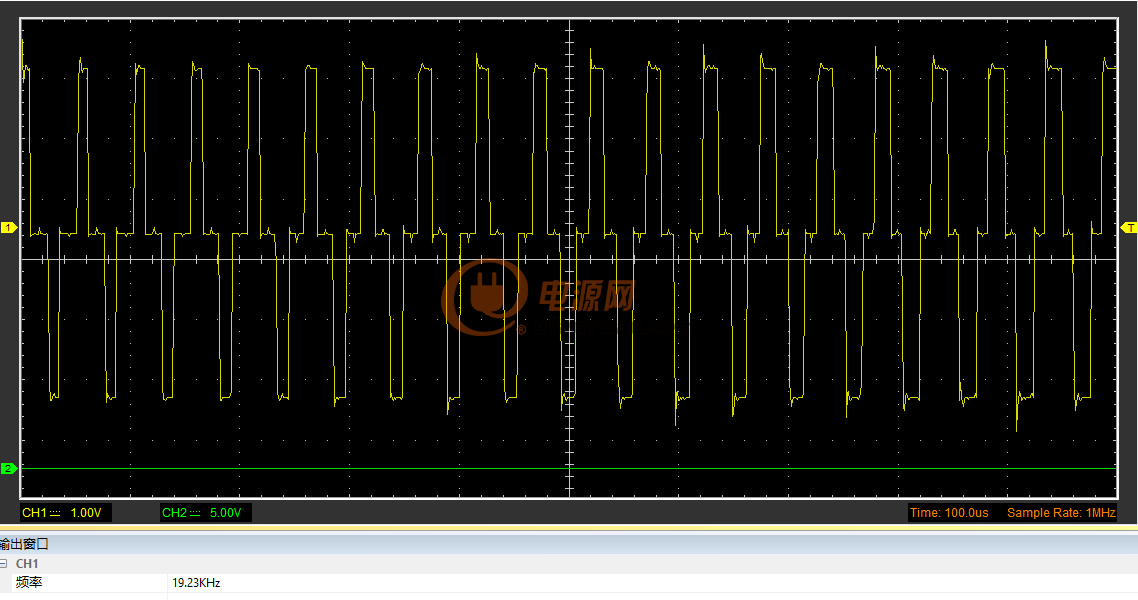

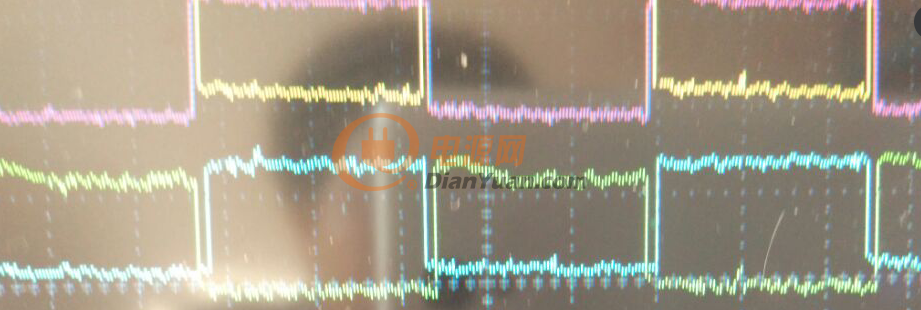

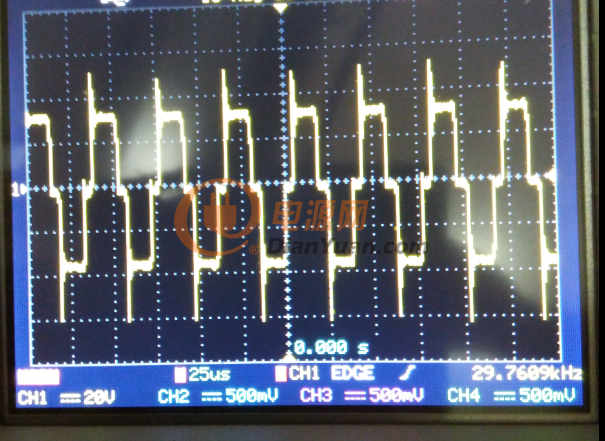

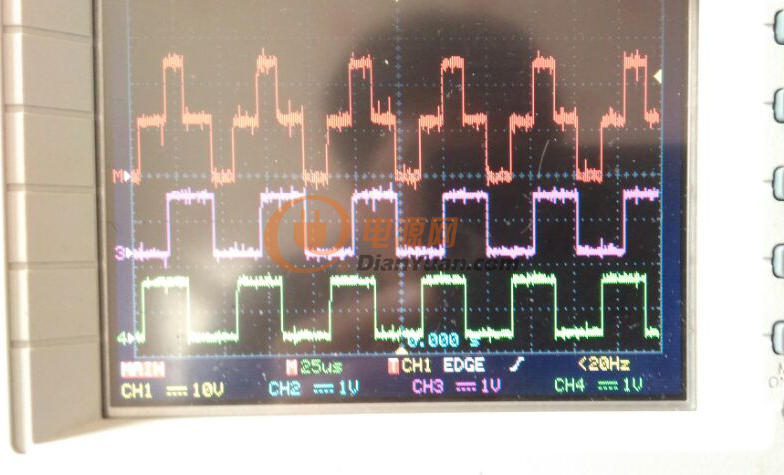

周波變換器零電壓換流波形



0
回復
qinzutaim
LV.11
7
2015-12-25 10:25
@錦瑟年華0
[圖片][圖片][圖片][圖片][圖片][圖片]  [圖片][圖片] TMS320F28027的H橋移相波形[圖片][圖片][圖片] [圖片]周波變換器零電壓換流波形[圖片][圖片][圖片][圖片][圖片]
樓主呢,趕緊來更新一下啊!
0
回復
力由
LV.1
8
2016-02-10 17:17
學習一下
0
回復
weich
LV.3
9
2016-02-19 17:34
0
回復
2016-03-04 20:04
0
回復
aninstone
LV.4
11
2016-03-08 08:48
有工作過程?
0
回復
yszh0836
LV.1
12
2016-03-09 14:41
vvvvvvvvvvvvvvvvvvvvvvv
0
回復
hong_t
LV.6
13
2016-03-17 12:58
這個網站有病了?
0
回復

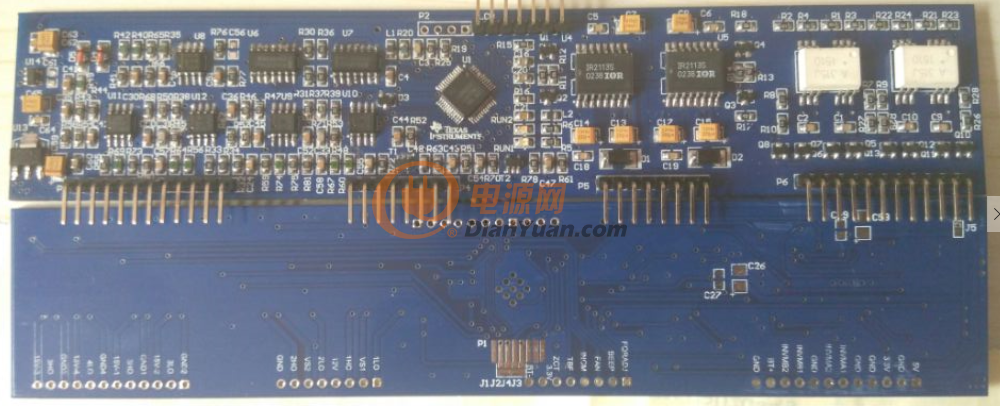

2016-03-21 10:45

0
回復
release
LV.6
15
2016-03-23 08:51
@錦瑟年華0
[圖片][圖片]
為何這種貼子關注度這么低?向樓主學習并致敬!
0
回復
kzsc20
LV.4
16
2016-03-26 14:45
頂起來!?。。。?/div>
0
回復
lizlk
LV.10
17
2016-03-28 16:40
做的不錯,無功吸收怎么實現?
0
回復
2016-05-07 19:22
好東西,好好學習
