自己頂一個，因?yàn)樘永锩嬗袔讖垐D片，內容會刷新比較慢，各位大俠們耐心等待

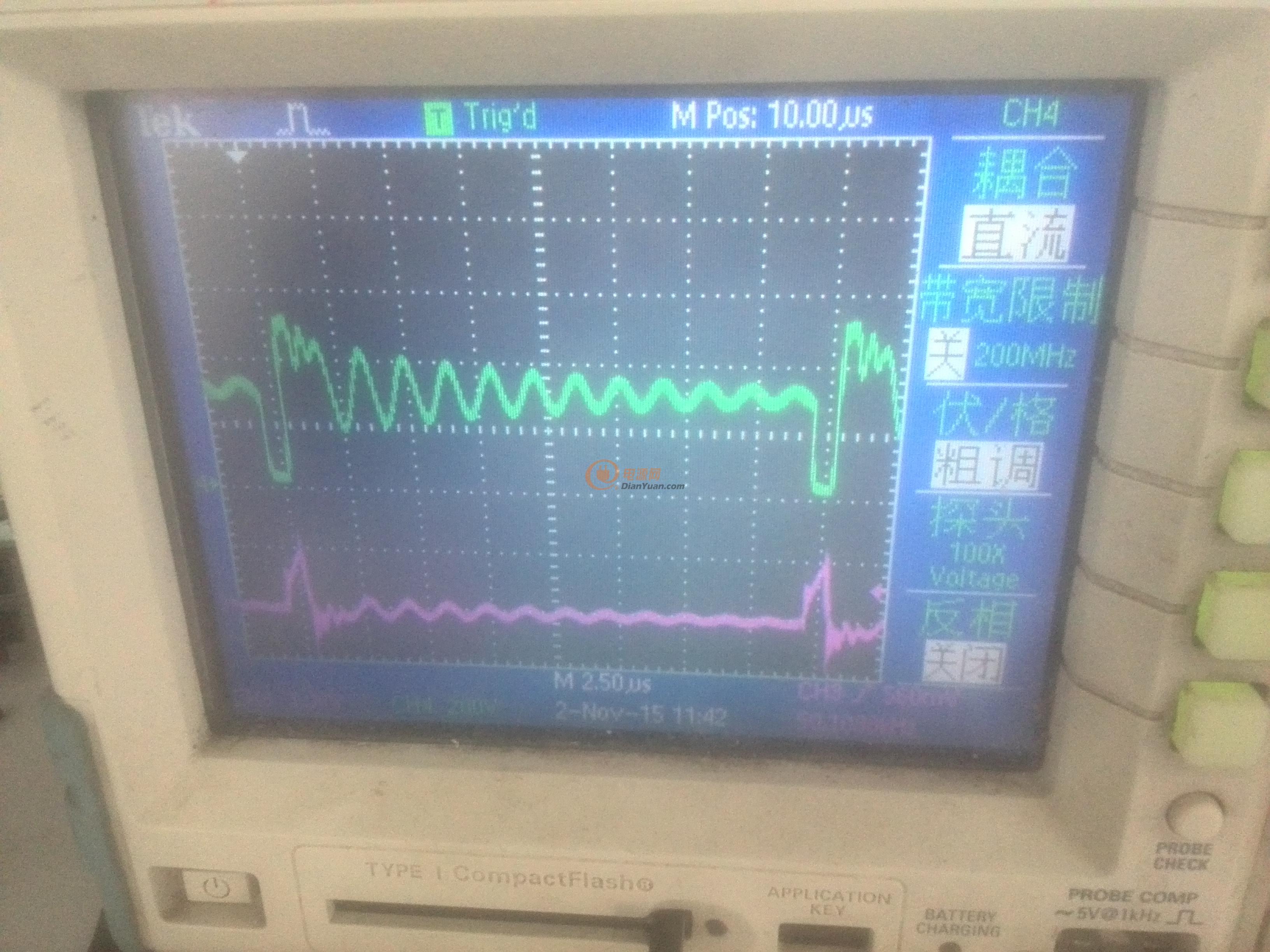

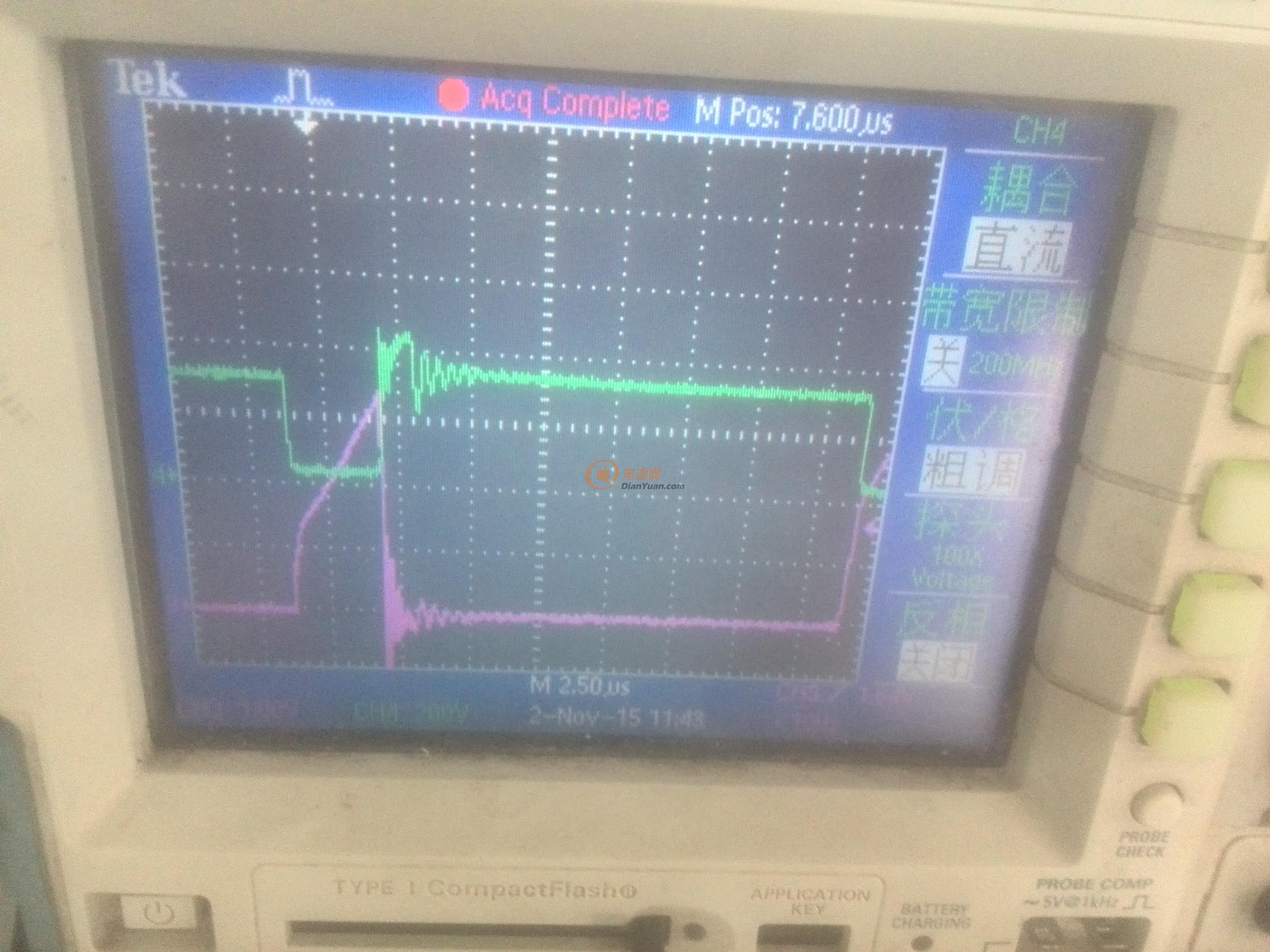

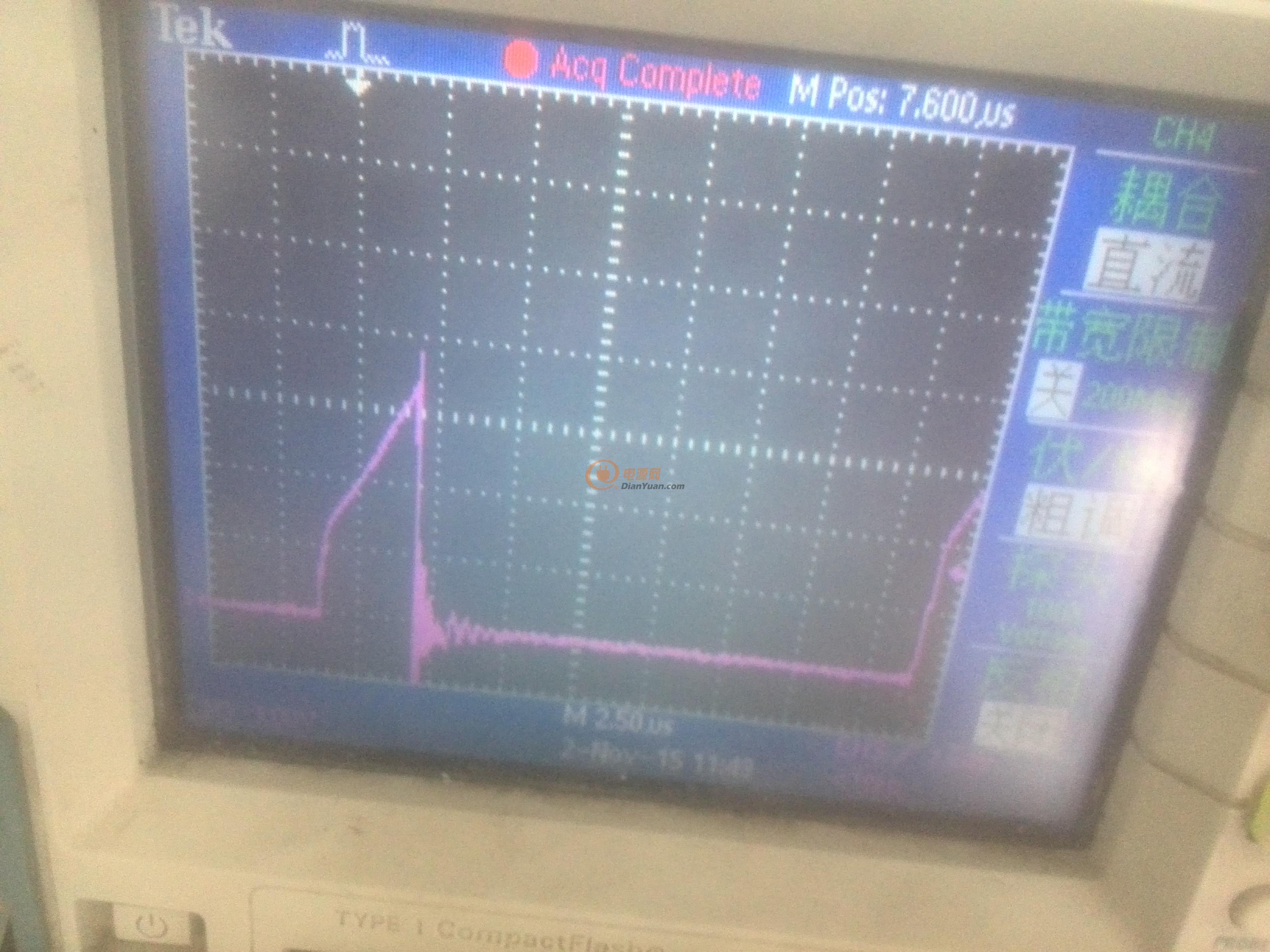

第一張圖是CCM,后面的圖是DCM的，起機的時候如果軟啟動比較快的話，電流是很大的，因?yàn)橐獛ж?fù)載，還要帶輸出電容，而且輸入電壓還未穩定。

只有峰值電流在設計的Bmax范圍內，峰值電流不擊穿MOSFET就可以了。

要解決的話就軟啟動時間放長點，變壓器的電感再做小點。

峰值電流是不會擊穿MOSFET，但是我們公司用的開關電源芯片是KA5L0380R，一款很老的開關電源芯片，沒有電流環控制的，這個芯片的電流保護是2.15A，我現在的起機電流折算下來是2.14A，剛好在這個臨界值上，就怕批量的時候有可能會誤觸發這個過流保護功能，開關電源會工作不正常。

而且我的穩態電流波形為什么看起來也像CCM模式呢

（2）減小原邊電感，是不是可以理解為我如果把負載側負載加大也可以呢。

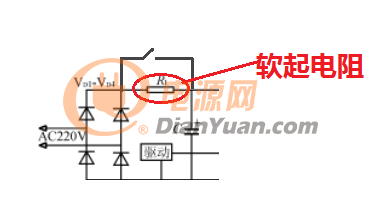

這個是給電容預充電的。我指的軟啟動時間是指IC的PWM從0到最大穩定的這個過程，輸出電壓建立時間。

如果把這個電阻加大了，那么輸入電壓會變低，占空比增大，電流進入連續模式。應該是這個電阻上的開關打開后，PWM再工作比較好。

減小原邊電感量，同樣的占空比，I會變大，則能量傳遞更多，沒那么快進入連續模式。

我的變壓器，在100HZ下測量原邊電感有24mH，1kHz下測量有3mH，10kHz下測量電感有2.8mH，是不是變壓器的磁芯選的有問題

沒有開氣息的吧？

磁芯是什么材質的？

對，沒有開氣隙，磁芯類型是東磁的DMR40。后來我把氣隙磨掉了一點（估計0.5mm的樣子），把電感降為1mH，在100HZ測量是為3mH，在1Khz測量時為1mH，變化量還是有點大，是不是氣隙開的太小了

我的工作頻率是50kHz，這樣的話會不會導致電源不穩定

看波形，負載應該很輕，掛輸出二極管波形看看是不是正常。

反激電源需要開氣隙的，感量也不能做太大。

自己可以算下△B值來設計。

我算過3mH的△B，開機時候很大已經導致磁芯飽和了，穩態△B 為0.4，有點大了，所以我后面把電感改為1mH，穩態時△B為0.15可以接受，但是開機電流還是很大，我的這款開關電源芯片太老了，是電壓型控制的，現在打算改變壓器把可靠性提高，后期打算把開關電源方案換掉了，太難弄了，開機電流根本不可控

能增加軟啟動電路進去不？

如果軟啟動電路加不進的話，估計改起來就麻煩了。

變壓器設計嚴重不合理。感量設計太小。

貼出變壓器參數。
