滬工zx7-400焊機求助

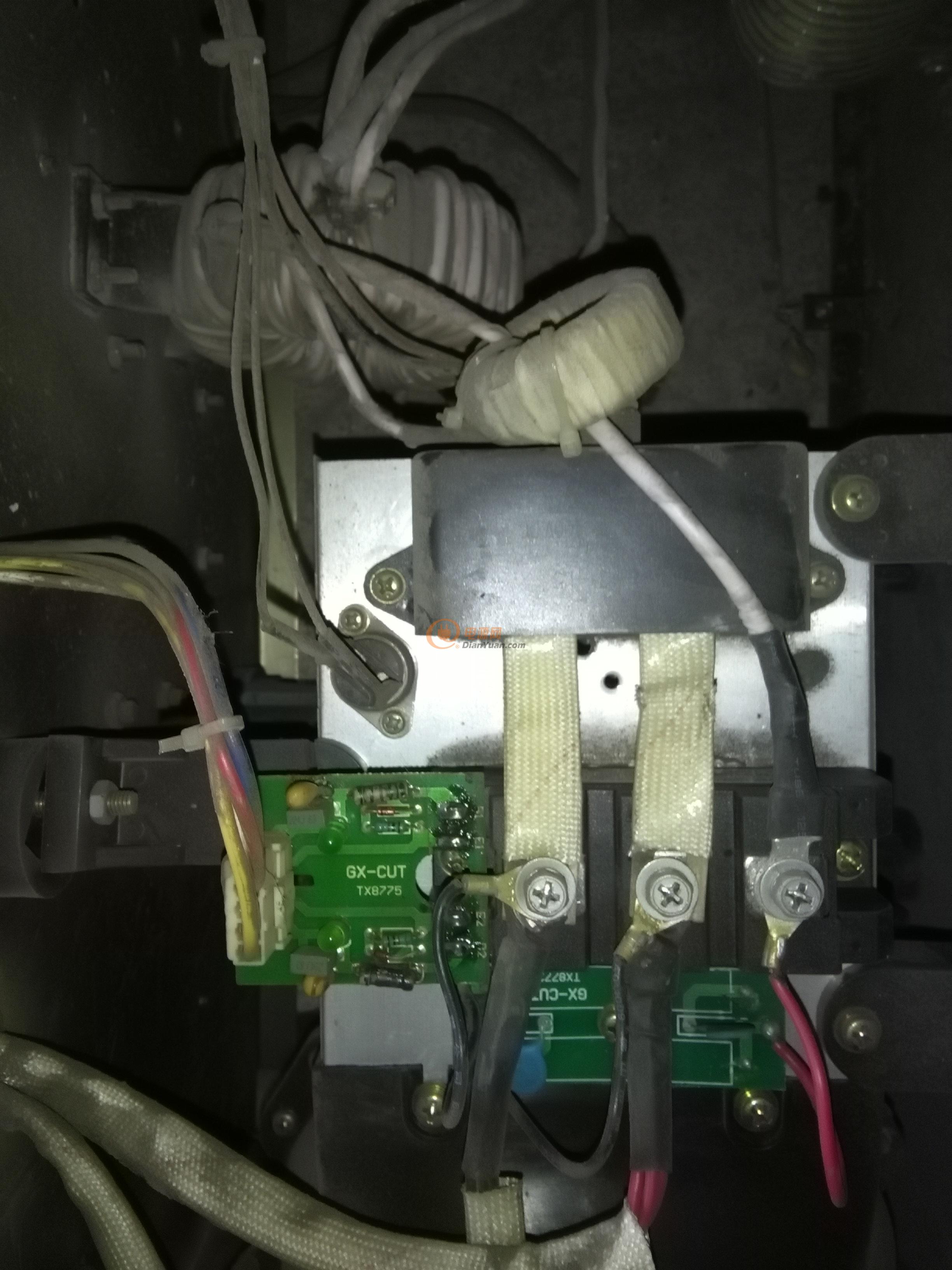

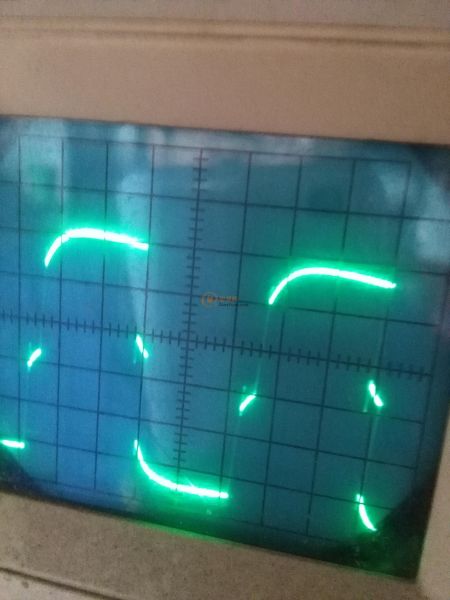

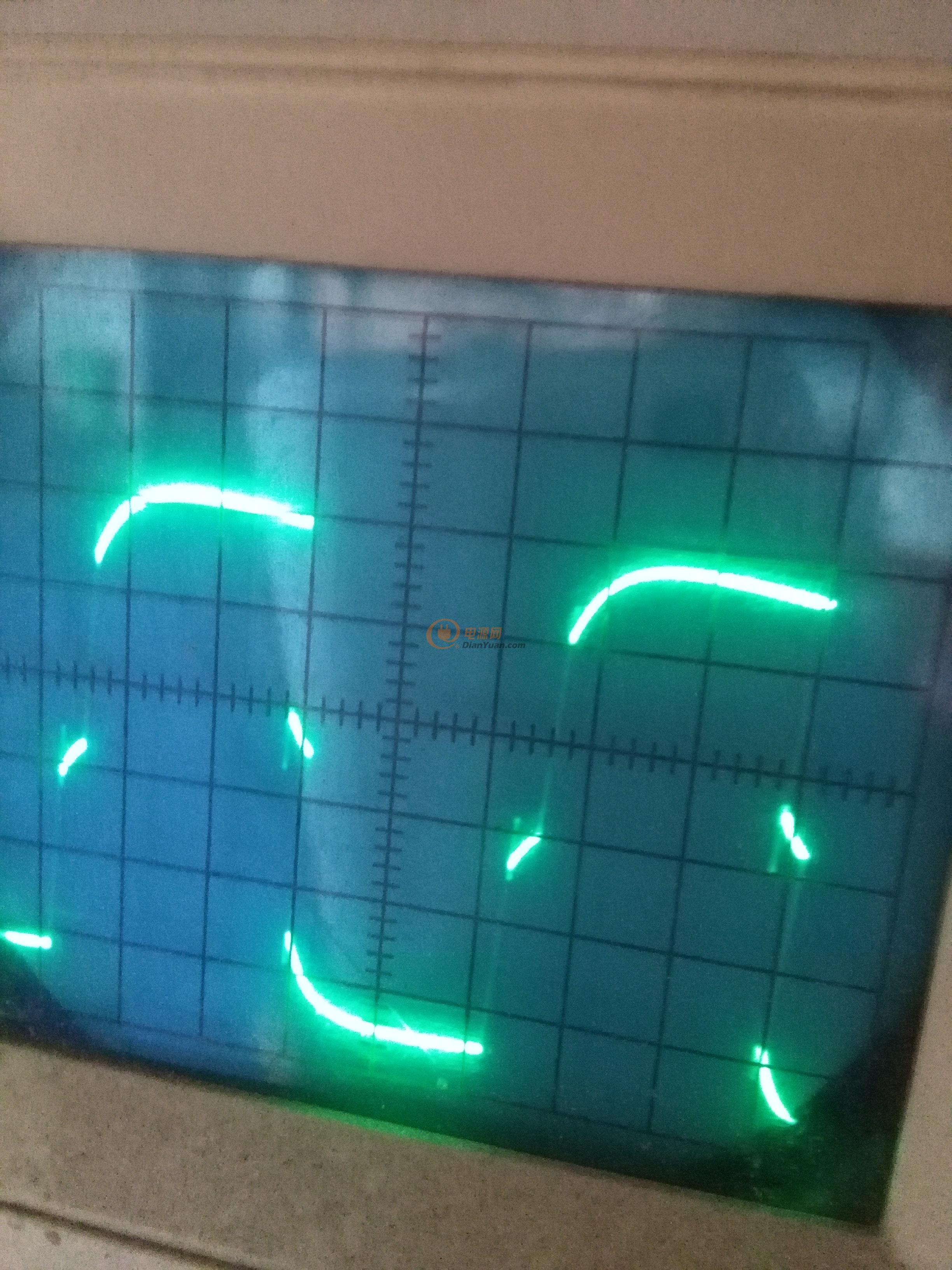

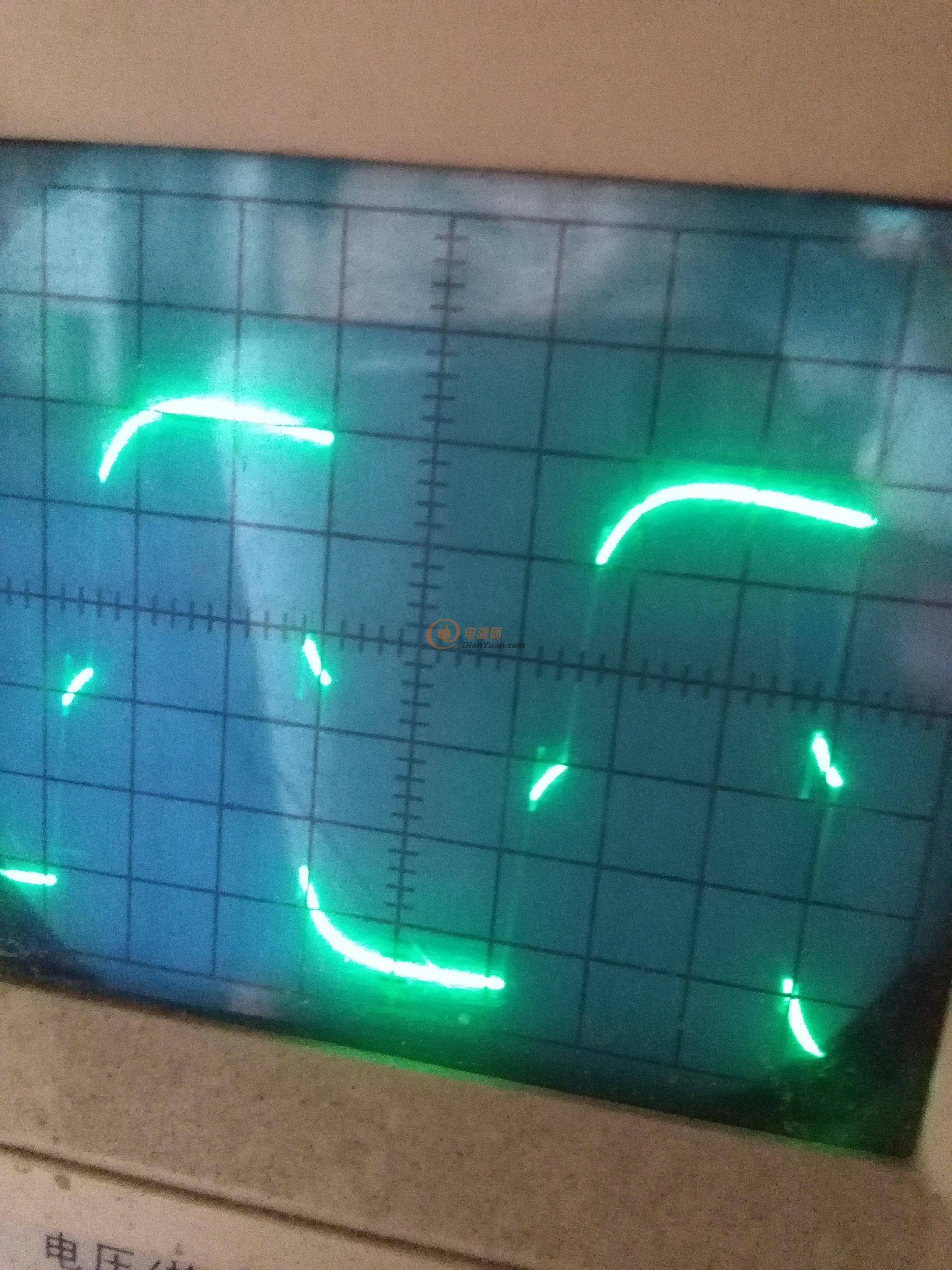

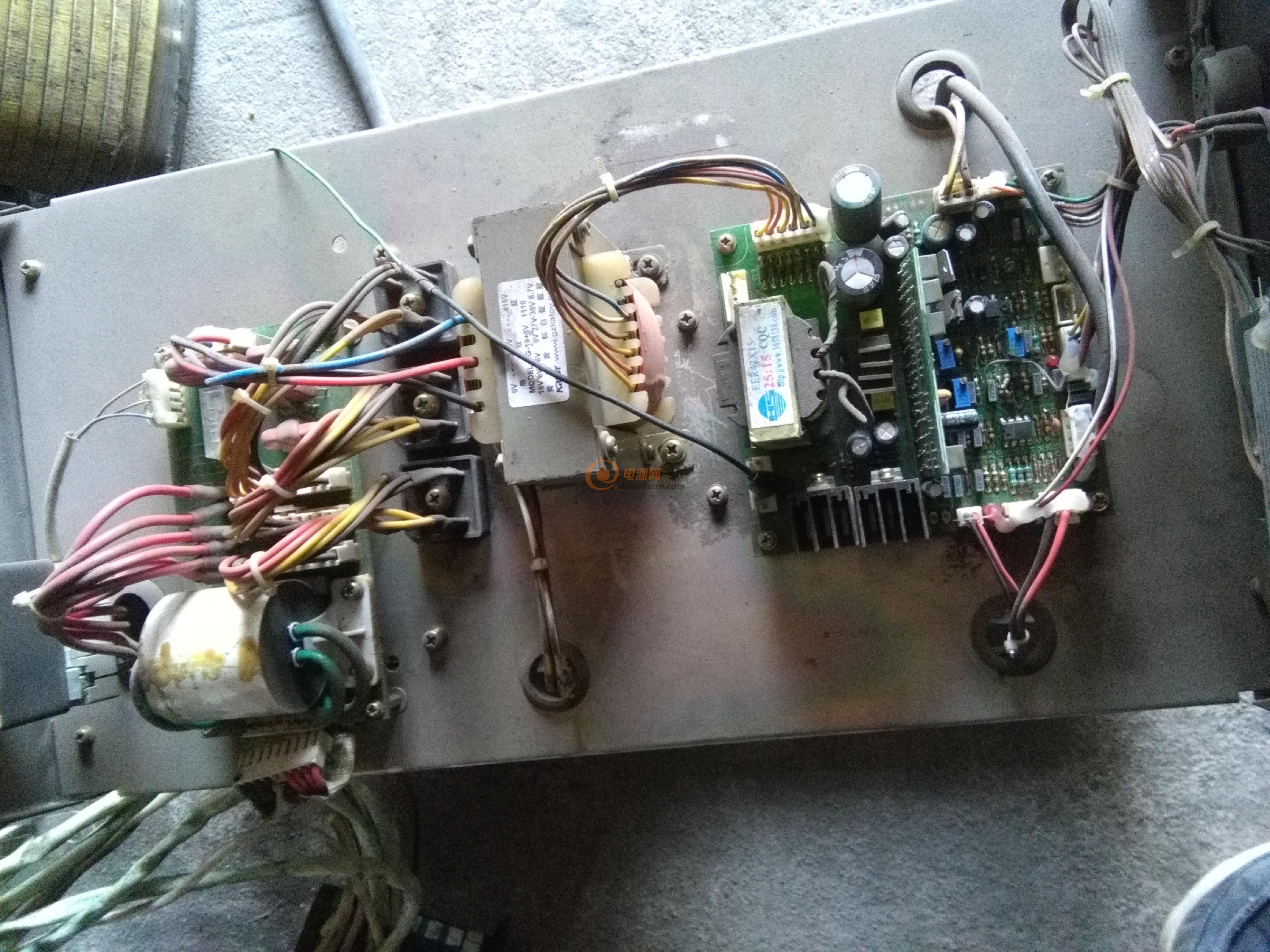

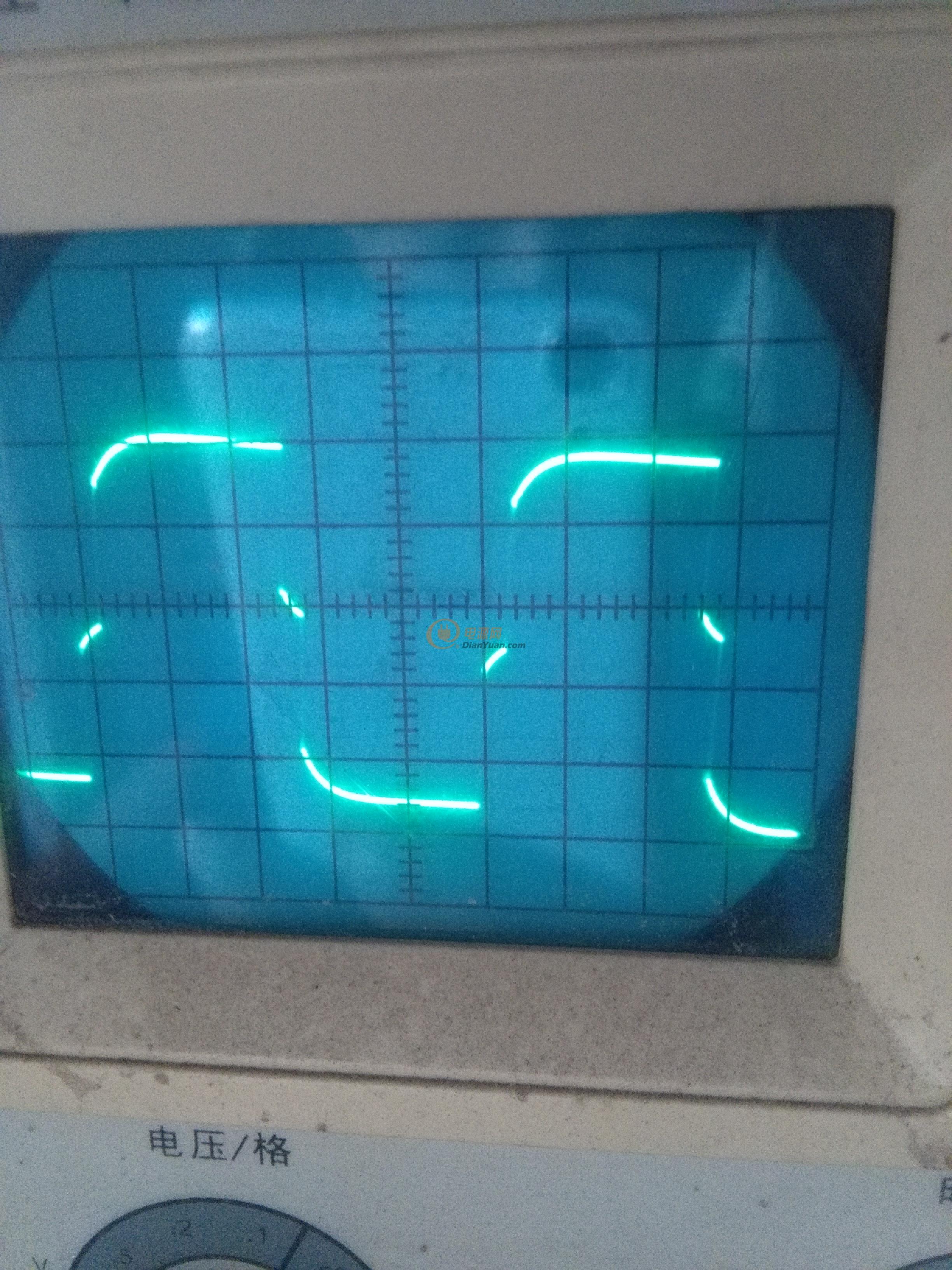

我是半路出家，現碰上一臺滬工ZX7-400焊機，更換IGBT前所測波形感覺正常，當送電焊接一根焊條后IGBT又損壞，現不知問題出在哪，望各位大師能指點先謝謝了！

IMG_20151022_152641

IMG_20151021_083242

IMG_20151022_152650

IMG_20151022_154632

IMG_20151021_083255

IMG_20151021_083255

全部回復(7)
正序查看
倒序查看
my.mai
LV.9
2
2015-10-23 09:06
有沒有檢查低壓直流電源有沒問題？5V，18V之類的，還有檢查一下低壓的鋁電解電容是否已經裂開了，沒有濾波作用。
0
回復
2015-10-23 10:06
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2015-10-23 14:12
@my.mai
有沒有檢查低壓直流電源有沒問題？5V，18V之類的，還有檢查一下低壓的鋁電解電容是否已經裂開了，沒有濾波作用。

先謝謝這位師傅電源檢查過，電容也沒發現異常。只是主板兩三端的散熱片有點燙，量輸出電壓正常

0
回復
2015-10-23 17:50
@chentuohanji
先謝謝這位師傅電源檢查過，電容也沒發現異常。[圖片]只是主板兩三端的散熱片有點燙，量輸出電壓正常
你這驅動波形不正常啊
0
回復
2015-10-23 19:02
@東城立昇
你這驅動波形不正常啊
還望大師指點！謝了
0
回復
2015-10-23 20:55
@chentuohanji
還望大師指點！謝了[圖片]
遇到炸管的 最好連驅動電阻 4148 一起換掉。。
0
回復
wuzhishun
LV.4
8
2015-10-24 18:15
@chentuohanji
先謝謝這位師傅電源檢查過，電容也沒發現異常。[圖片]只是主板兩三端的散熱片有點燙，量輸出電壓正常
學習學習維修經驗
0
