PFC電路240V時的MOS波形

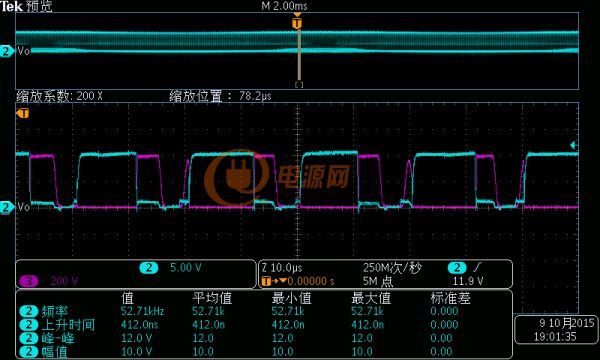

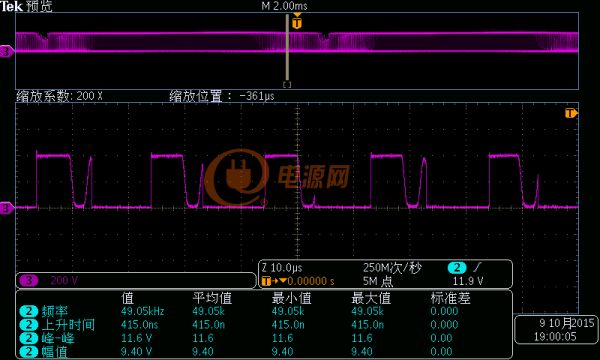

240V時，MOS上波形就成這樣了。藍色為GS波形，紫色為DS波形。請教一下這是原因。

tek0011

tek0013

全部回復(8)
正序查看
倒序查看
jianyedin
LV.9
2
2015-10-10 11:35
板子有干擾？被觸發了，檢查一下PCB
0
回復
2015-10-10 13:06
看看電感電流，是否已經斷續振蕩了。
0
回復
ruohan
LV.9
4
2015-10-10 14:54
@417zhouge
看看電感電流，是否已經斷續振蕩了。
驅動大小波，調整一下電壓和電流補償環路，，
0
回復
佳嘉J
LV.1
5
2015-10-10 15:17
@417zhouge
看看電感電流，是否已經斷續振蕩了。
電感電流確實斷續了

0
回復
2015-10-10 15:41
@佳嘉J

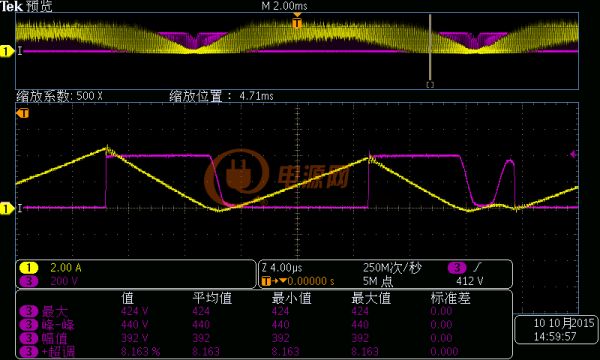

電感電流確實斷續了[圖片]

電流斷續了，死區時間里面振蕩，電流振蕩通過電壓上體現。

沒什么異常的。

0
回復
佳嘉J
LV.1
7
2015-10-10 17:35
@417zhouge
電流斷續了，死區時間里面振蕩，電流振蕩通過電壓上體現。沒什么異常的。
你的意思是說這是正常現象嗎？
0
回復
2015-10-11 09:02
@佳嘉J
你的意思是說這是正常現象嗎？
是正常的，斷續情況下，buck,boost都有類似的振蕩的。 如果用仿真軟件看也是有振蕩的。 教科書上的波形大部分是理想波形。
0
回復
2015-10-15 11:45

電源進入DCM工作模式了。mos關斷的時候，電感的漏感和mos的寄生電容發生震蕩。你的gate波形不太干凈，估計是受干擾了。
