穩壓電路中集電極電阻阻值如何確定

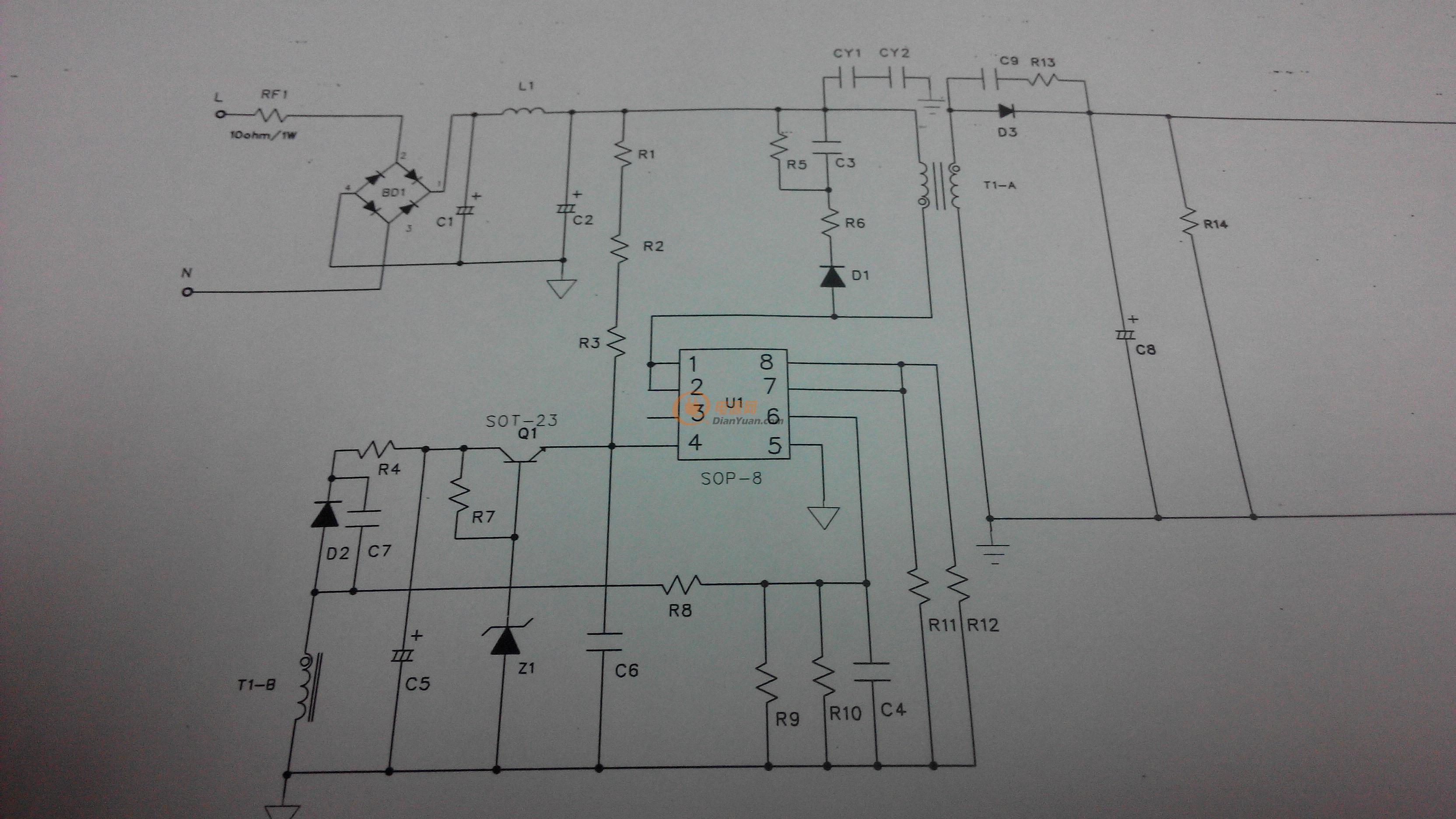

各位大神，請教一下IC供電時穩壓電路中電阻阻值和穩壓管如何確定？例如C5電壓為22V，IC供電電壓不能超過18V，選擇Z1穩壓值為15V

要考慮到能效和恒流效果，有沒有公式計算呢？請指教

IMG_20151009_135232

全部回復(4)
正序查看
倒序查看
2015-10-09 16:13
R7滿足Z1最小穩壓電流和Q1基極電流。本例壓差4v，Z1最小穩壓電流按1MA，Q1基極電流很小的話，R7可以取1-4k。
0
回復
rockyy
LV.6
3
2015-10-10 08:55
@ymyangyong
R7滿足Z1最小穩壓電流和Q1基極電流。本例壓差4v，Z1最小穩壓電流按1MA，Q1基極電流很小的話，R7可以取1-4k。

電阻選大點，空耗可以，但是低壓不能恒流，電阻選小點，空耗很大，待機超過0.3W，低壓可以恒流，不知道怎么平衡了

0
回復
jianyedin
LV.9
4
2015-10-10 10:39
@rockyy
電阻選大點，空耗可以，但是低壓不能恒流，電阻選小點，空耗很大，待機超過0.3W，低壓可以恒流，不知道怎么平衡了
換穩壓管，有的穩壓管很小的電流就可以穩壓了，一般來說小封裝的穩壓電流要小。
0
回復
jianyedin
LV.9
5
2015-10-10 10:45
@jianyedin
換穩壓管，有的穩壓管很小的電流就可以穩壓了，一般來說小封裝的穩壓電流要小。
穩壓電流50uA的mmbz4681.pdf
