【方案名稱】高PFC要求LED外置電源(M8910-18-32V0.65A)方案分享

【方案品牌】茂捷半導體

【方案簡述】M8910廣泛應用于離線式LED照明。在單級隔離的LED照明應用中，M8910能實現很高的功率因數和高精度LED恒流輸出。M8910工作在原邊反饋模式下，通過原邊反饋的信息即可實現優異的恒流控制，同時省去了光耦和次級反饋電路，大大簡化了LED照明系統的設計。M8910內置單級有源功率因數校正功能，通過使芯片工作在恒定導通時間的模式下來實現很高的功率因數。M8910工作在準諧振開關模式，有效地減小了功率管的開關損耗，同時也降低了EMI干擾。M8910集成了多種保護功能以增強系統的可靠性和安全性，包括VCC過壓保護、LED短路保護、LED開路保護、芯片過溫保護和原邊電流逐周期限流等。

【方案特點】內置單級有源功率因數校正功能，PF>0.9

                  專有的恒流技術實現高精度的LED恒流

                  原邊反饋控制，不需次級反饋電路

                  準諧振開關模式，減小開關損耗

                  0.3V的原邊電流采樣參考電壓，很低的導通損耗

                  ±5%的輸出電流精度

                  優異的線電壓調整率和負載調整率

                  可靠的LED開路/短路保護功能

                  系統自動重啟動功能

                  超低啟動電流，典型值15μA

                  VCC過壓保護

                  VCC欠壓鎖定

                  原邊電流逐周期限流

                  芯片過溫保護

                  采用SOT23-6方式進行封裝

【方案優勢】①PF高 THD低   ②啟動電流低，效率高   ③設計簡單，外圍元器件少   ④做的功率大，可以兼容多個IC型號

【方案規格】8-12*1W，12-18*1W,18W-26W,24W-32W

【應用領域】適用于中小功率AC/DC離線式開關電源

                  AC-DC非隔離型LED照明

                  球泡燈

                  射燈

                  日光燈

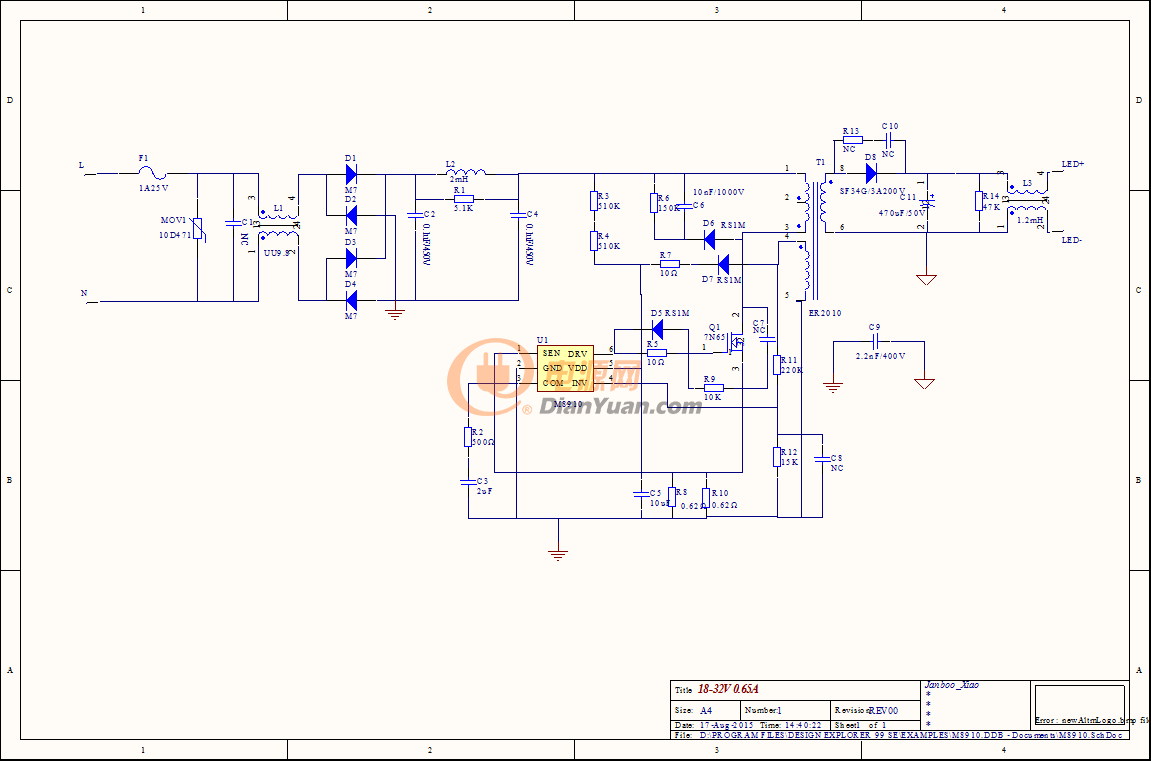

【電路圖】

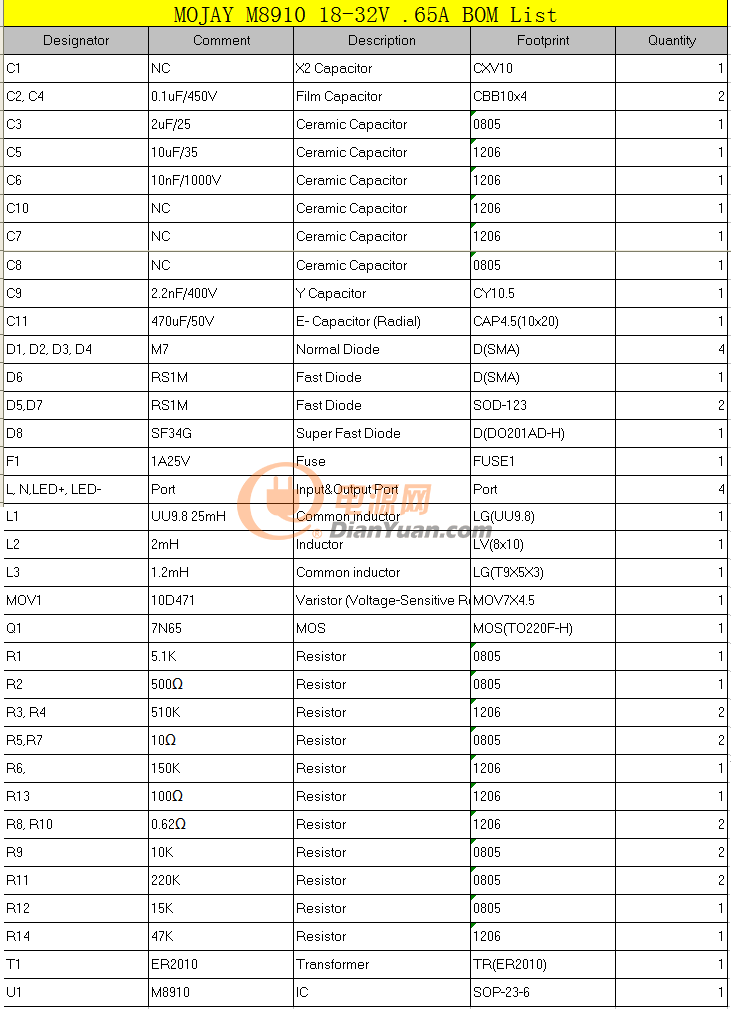

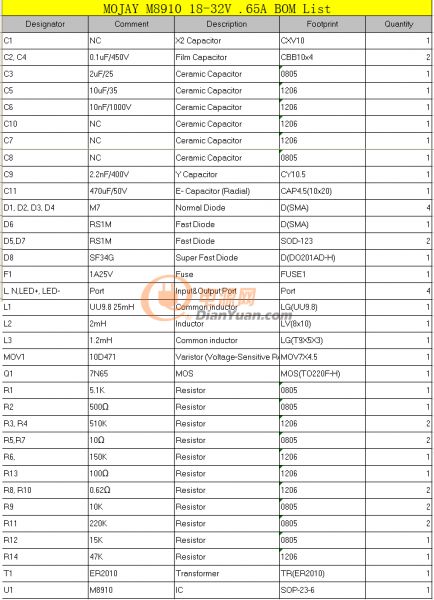

【物料清單】
