SR1280 是應用于中、大功率隔離/非隔離LED 照明的無頻閃高性能兩級恒流控制器。兼容了 PFC 升壓加PSR 原邊反饋以及PFC 升壓加非隔離BUCK 兩種組合控制模式，可以在全電壓輸入范圍內實現高PF（PF > 0.98）、低THD（THD < 10%）、高精度恒流輸出，輸出電流精度小于±3%, 同時解決了單級PFC 的頻閃缺陷。SR1280芯片內部集成了逐周期峰值電流限制、過壓保護、VDD 欠壓保護、GATE 輸出鉗位以及輸出開、短路保護等齊全的保護功能，以提高系統的可靠性。SR1280的封裝形式為SOP16。
1： 方案名稱：高PF 無頻閃高效率隔離 120W LED恒流電源方案，應用2級恒流控制功能的芯片SR1280 做的。
2： 品牌名稱： 深圳市音速科技有限公司 （自主研發）。
3： 方案特點：高PF、低THD、高效率，高精度恒流輸出，寬輸入電壓范圍 85Vac~265Vac兩級控制, 消除單級PFC 的頻閃問題，逐周期過流保 護，輸出開、短路保護，VDD 欠壓保護等多種保護功能。

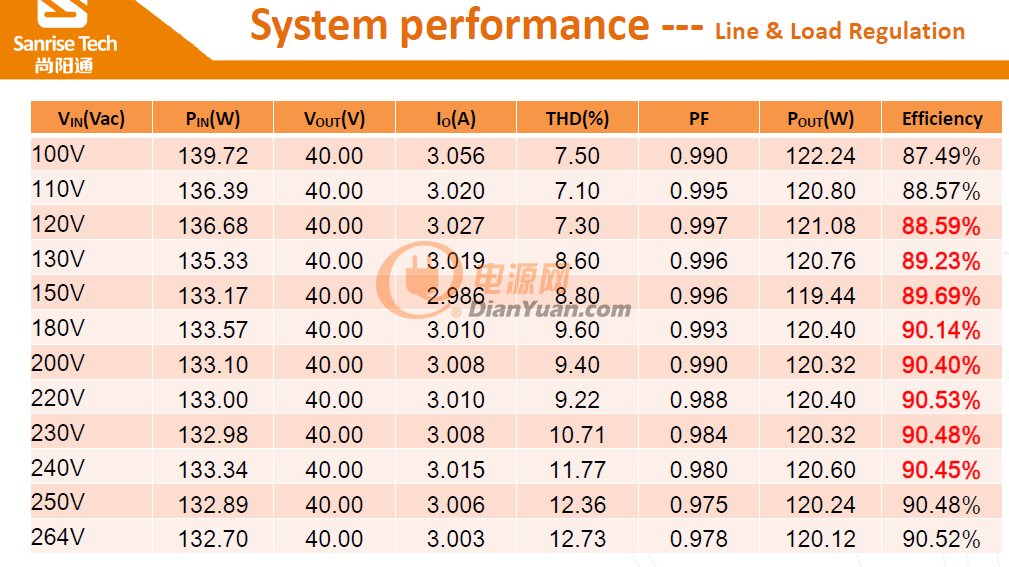

４： 規格：
5 應用范圍：LED吸頂燈 ， LED面板燈， LED格柵燈 ， LED筒燈 ， LED T5/T8燈管
LED高性能外置防水電源

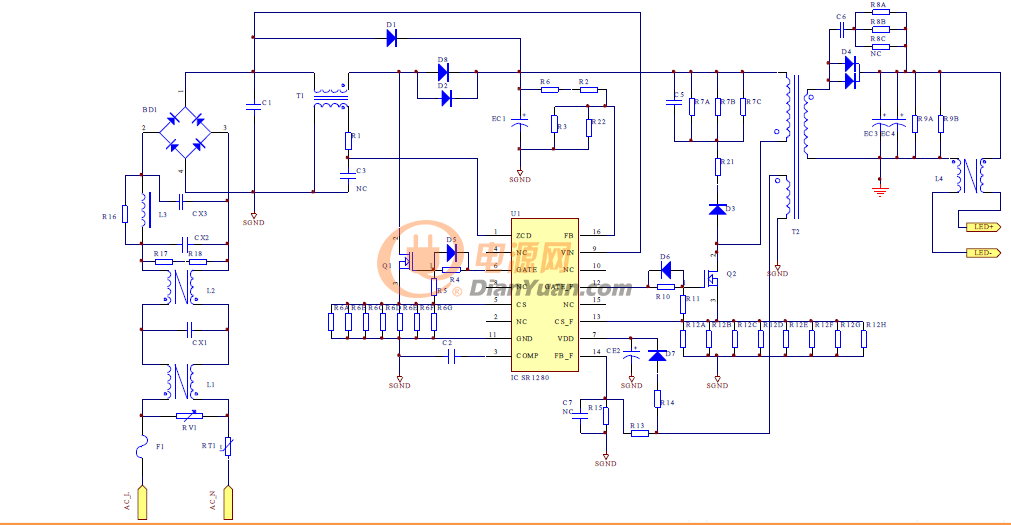

6 電路圖：

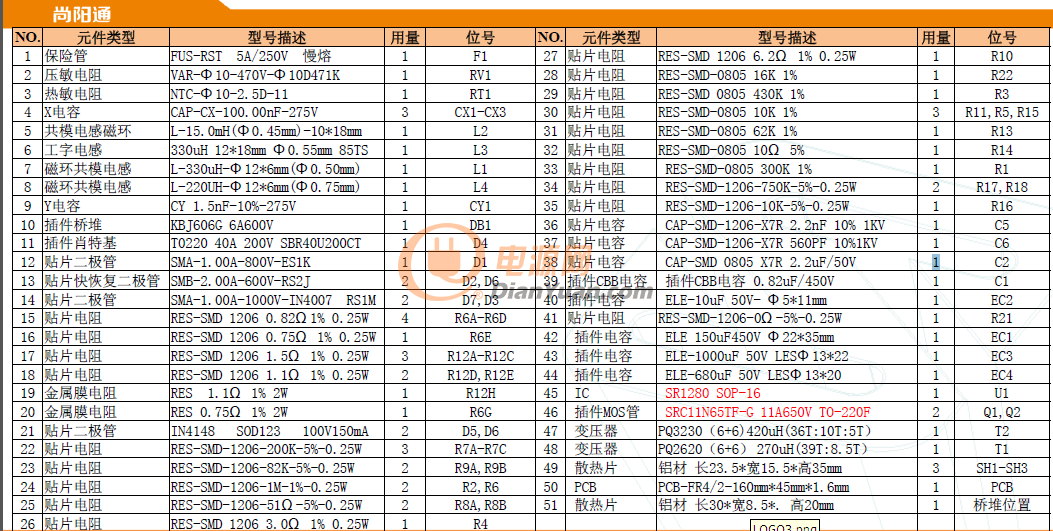

7：物料清單：
8： 聯系方式：
