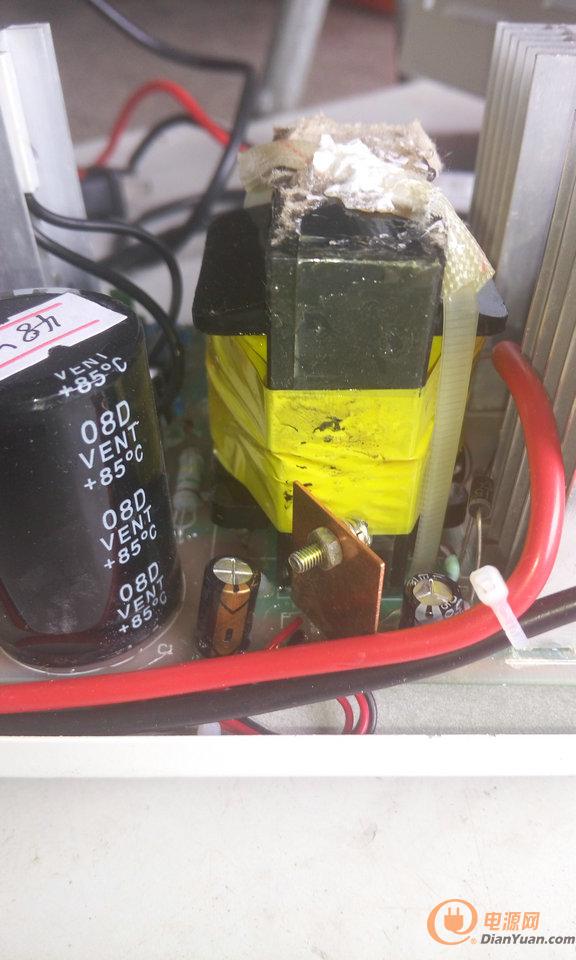

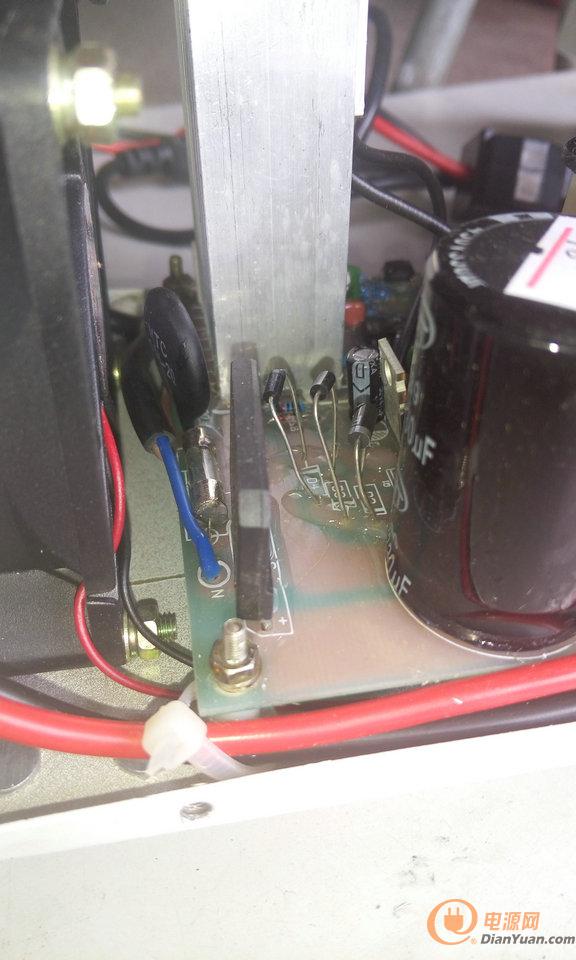

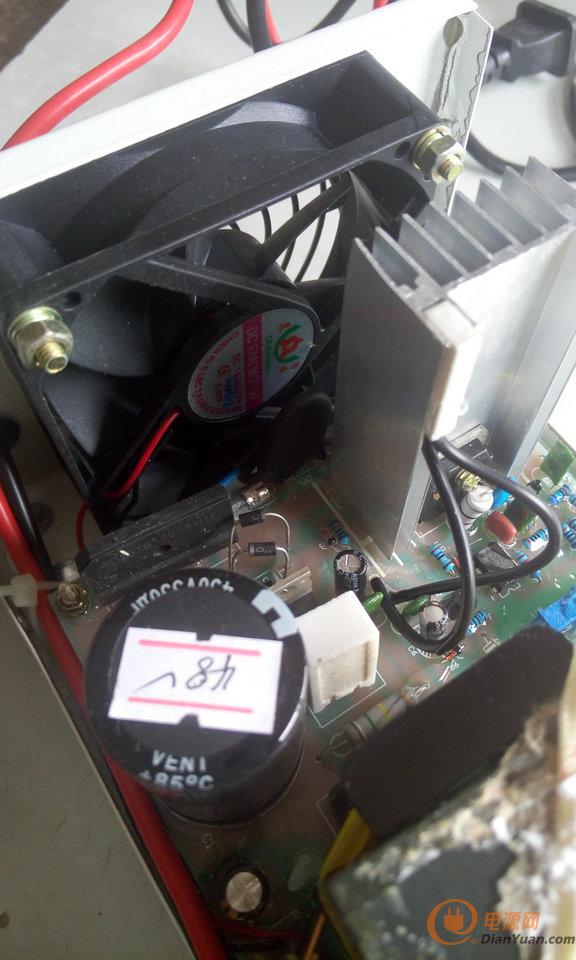

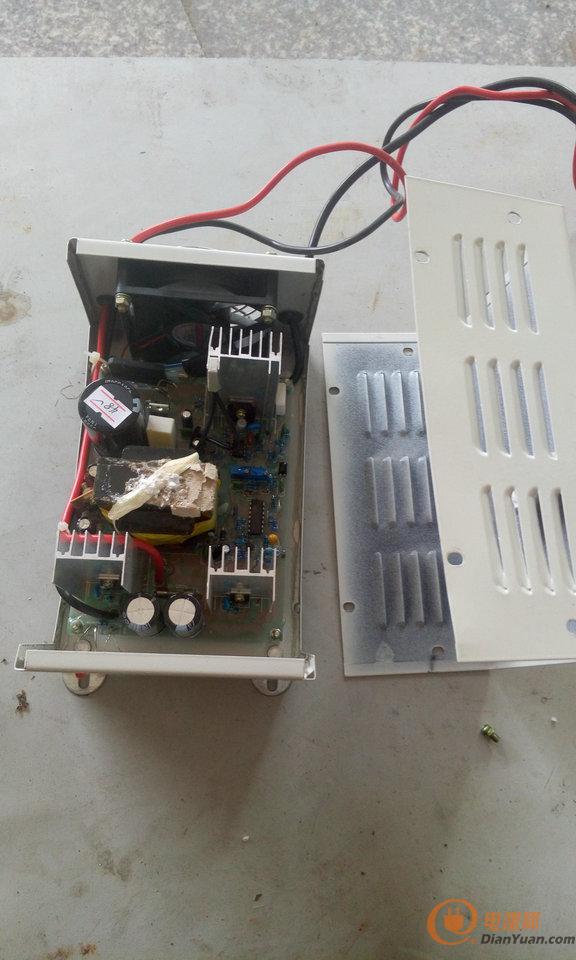

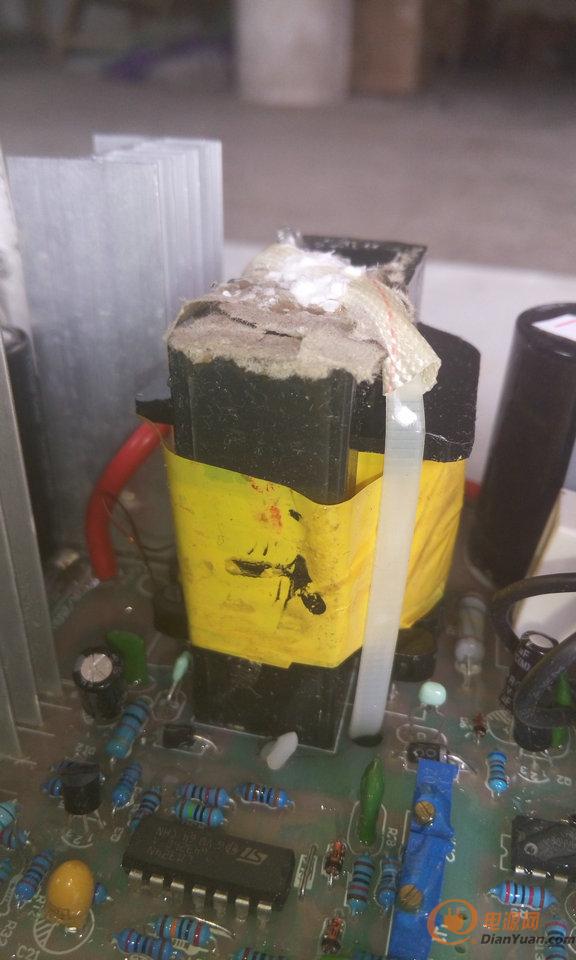

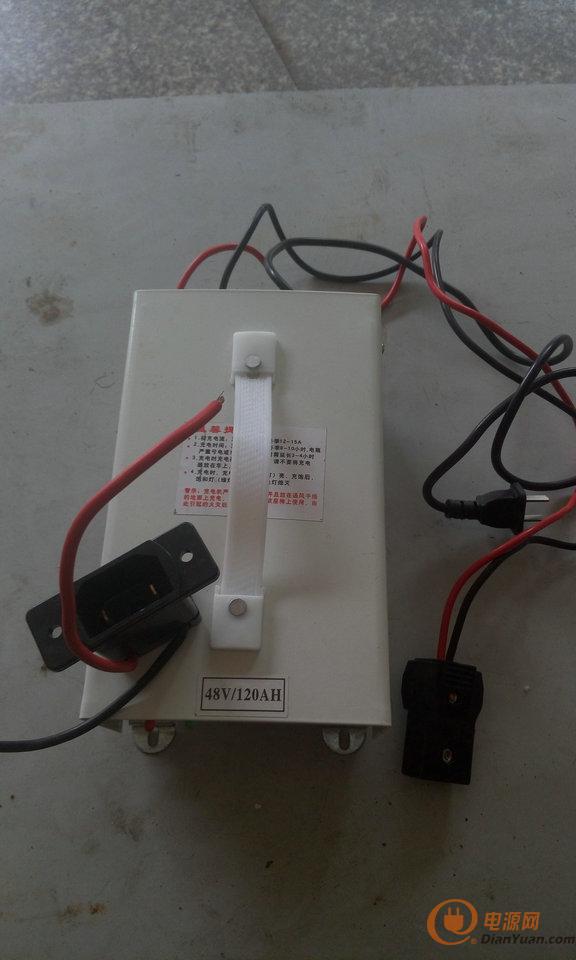

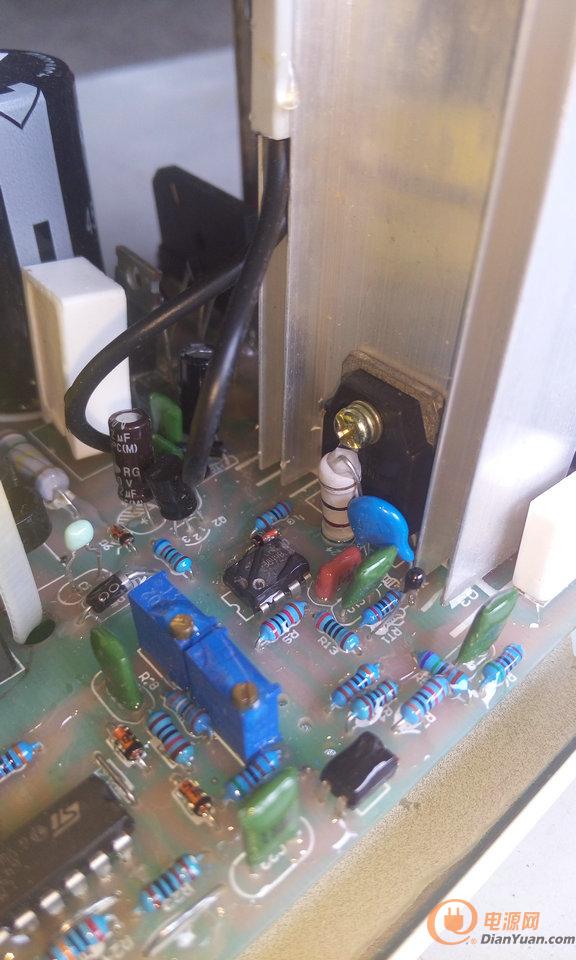

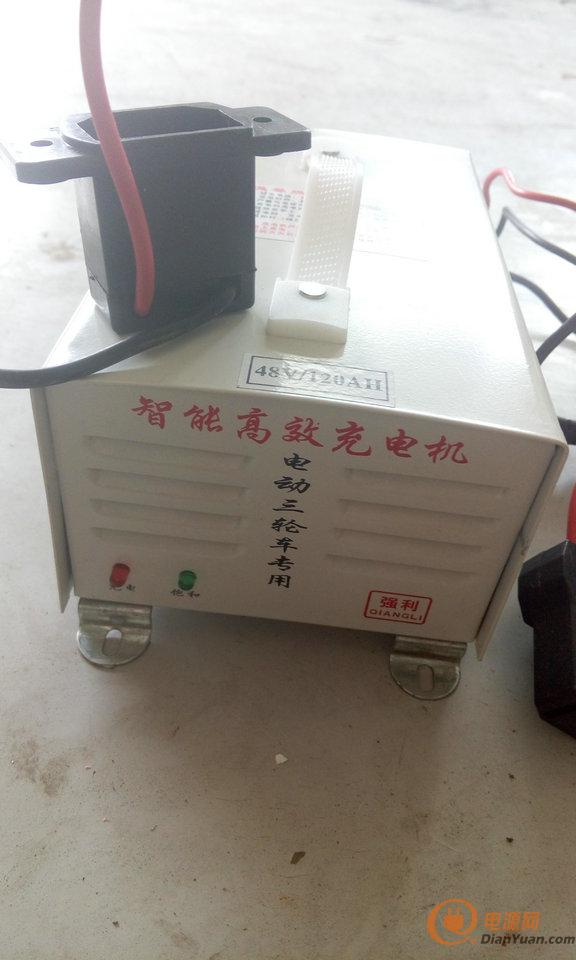

【敗家第二季+10】安徽的電動三輪車充電器。200一只。

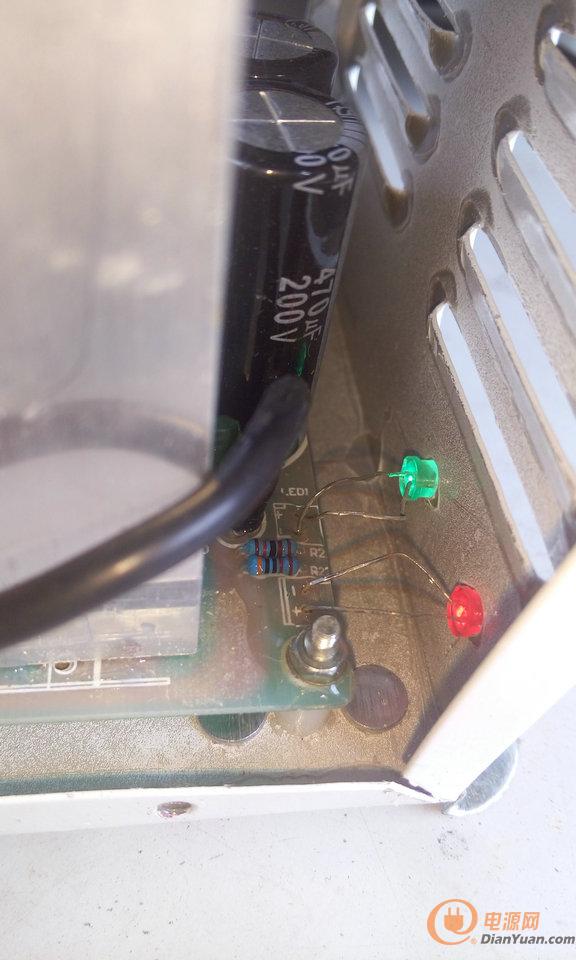

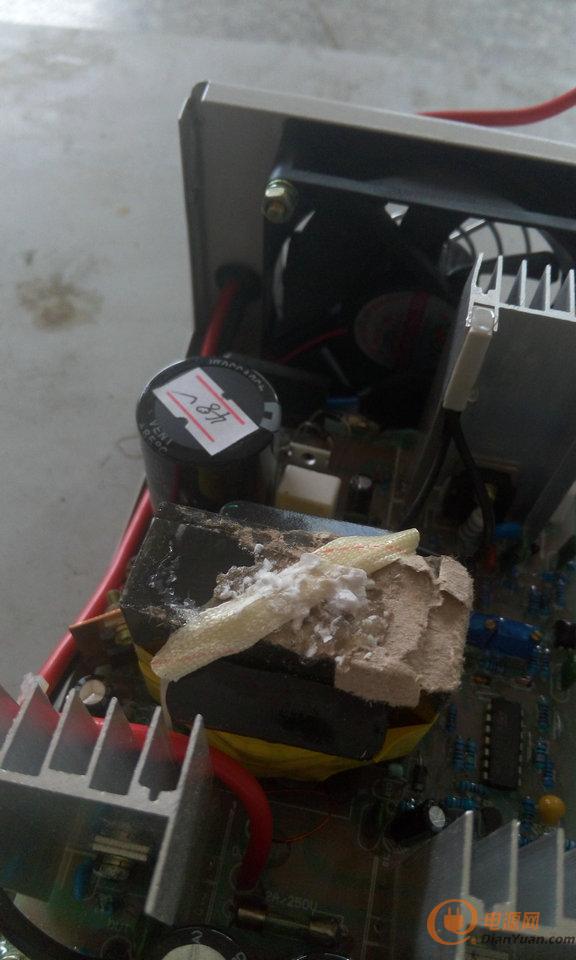

做過粗糙到你想不到。板子難看到不忍看第二眼。質量嘛。100個有30多個返廠去了。

P50201-130645

P50201-130653

P50201-131116

P50201-131125

P50201-131140

P50201-131202

P50201-131227

P50201-131241

P50201-131248

P50201-131301

P50201-131310

P50201-131322

P50201-131344

全部回復(13)
正序查看
倒序查看
2015-08-28 10:05
果然徽商會賺錢！
0
回復
2015-08-28 16:10
還是你們賺錢狠    該省的省 不該省的也省
1
回復
2015-08-31 14:33

恭喜帖子在“拆機誰敗家第二季”活動中獲得10點敗家積分

活動詳情：http://m.zjkrx.cn/bbs/1513628.html
0
回復
2015-09-06 10:33
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
xd285070
LV.7
6
2015-09-06 19:14
是不是床說中的，幾百w反激，
0
回復
2015-09-07 07:59
@xd285070
是不是床說中的，幾百w反激，[圖片][圖片][圖片]

應該是494半橋電路

0
回復
dxsmail
LV.11
8
2015-09-07 08:16

能用貼片的就改貼片。。這個成本不會太省。。。

人工高了。。用的板材還不錯。。。

0
回復
xd285070
LV.7
9
2015-09-07 18:56
@南陽鎮平人
應該是494半橋電路

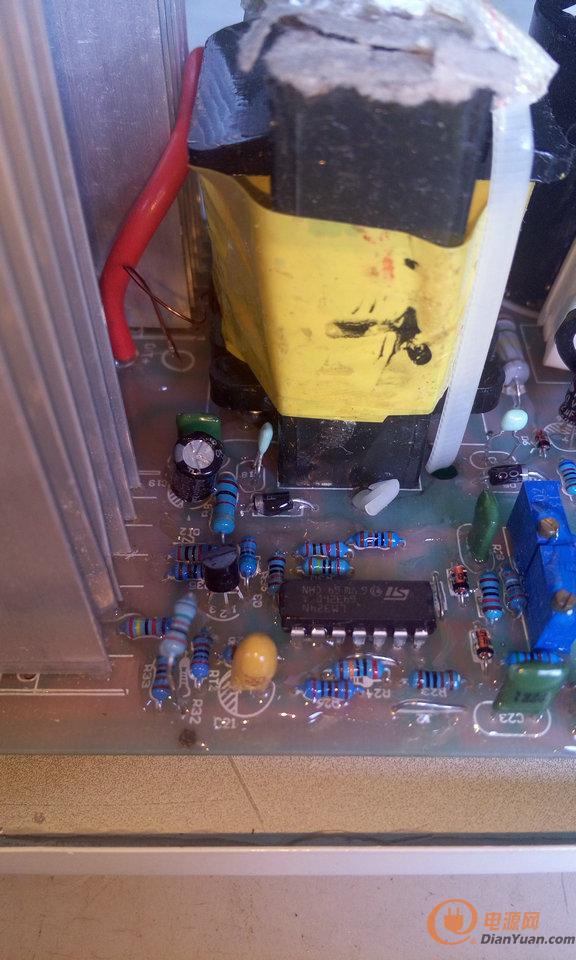

控制ic是uc3844，輸出用的324恒流恒壓，帶轉燈，應該就是400來w的單管反擊了
0
回復
2015-09-09 07:40
@dxsmail
能用貼片的就改貼片。。這個成本不會太省。。。人工高了。。用的板材還不錯。。。

這是去年改版的單端反激500W充電器。用高速IGBT。

0
回復
dxsmail
LV.11
11
2015-09-09 08:14
@南陽鎮平人
[圖片]這是去年改版的單端反激500W充電器。用高速IGBT。
你是這個充電器的作者？改進得很不錯。。。
0
回復
2015-09-10 17:04
@dxsmail
你是這個充電器的作者？改進得很不錯。。。

主電路是仿南京一家公司的，結合去年打工的公司實際情況改板的.

0
回復
維修2015
LV.1
13
2015-11-08 19:01
@南陽鎮平人
主電路是仿南京一家公司的，結合去年打工的公司實際情況改板的.

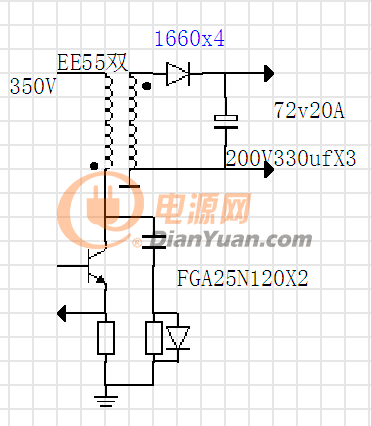

我有一個非常簡單的充電器就一張獨立的電路板和十幾個零件 和自行車的幾乎一樣 但是是輸出是72V20A的就是修不好

故障原因是屢燒1660和IGBT IGBT驅動波形正常  燒IGBT之前并聯在二極管上的電阻高溫?zé)t了 初級線圈上沒有RCD元件

接1000W燈泡電容上的電壓穩定在95V 空載在100-115V之間跳 空載IGBT不發熱電阻升溫比帶載發熱快

電阻什么作用也搞不清 百度查不到類似的圖

0
回復
dy-i73dAD6F
LV.1
14
2021-02-02 20:44
生產工廠應該是任丘的吧？安徽哪里能做出這么高端的充電器？安徽一般都是塑料殼的300瓦內的電路。
