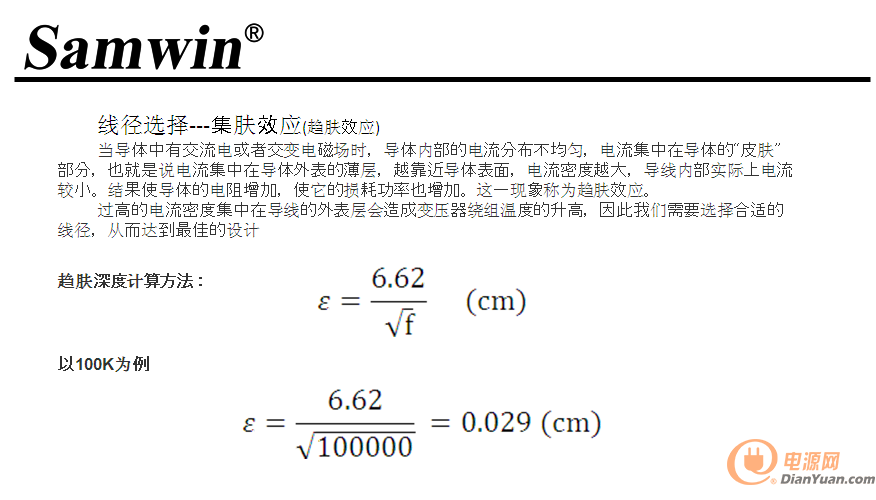

聽說過集膚效應這個詞，大概知道怎么會事，但不了解這么詳細的計算，樓主有心了，多謝。

歡迎大家將自己整理的變壓器知識點也匯總出來，大家一起交流進步。

國產漆包線線規表.pdf

傳個網上找的線規表

支持下樓主，傳個TDK磁性手冊

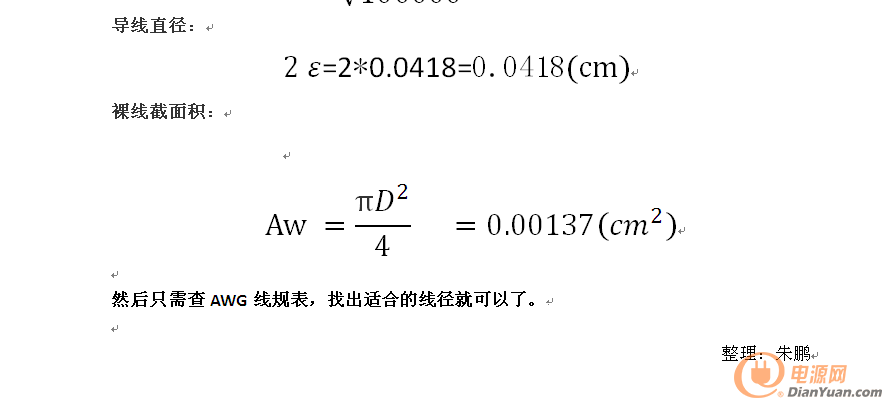

突然發現少點什么，原來是需要用計算出來的電流有效值，除以電流密度，然后得出截面積，用截面積結合集膚深度選擇合適的線徑，或多股并聯。樓主是這樣吧。

變壓器安規介紹.pdf

變壓器安規介紹，這個也必將重要吧。

開關變壓器伏秒容量的計算與測量.pdf

再上傳個陶顯芳老師的作品，伏秒容量的計算，希望對大家有用。

飛磁手冊，好了就傳這么多吧，其他朋友也分享些資料，觀點啊。

非常感謝樓主開了這么個帖子，希望樓主將自己的知識點與大家無保留的分享，

也期望大家也一起將自己整理的資料分享出了，共同學習、進步。

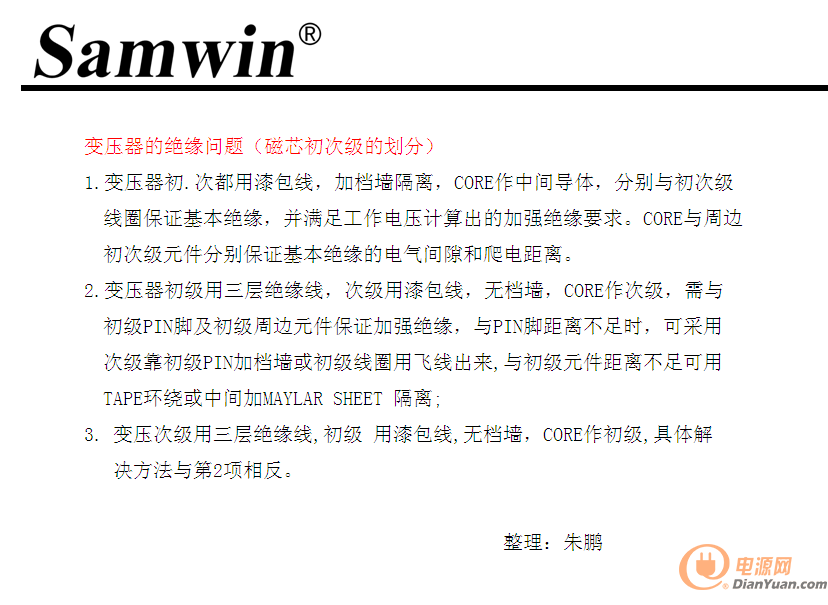

今天同事有問到變壓器的絕緣問題，一起發出了，供大家參考拍磚。

剛依次看了下樓主的帖子

MOSFET柵極驅動電路匯總

http://m.zjkrx.cn/bbs/1509303.html

電源生產、研發、調試問題匯總

http://m.zjkrx.cn/bbs/1507596.html

電源常見失效問題匯總

http://m.zjkrx.cn/bbs/1508423.html

還有這個變壓器知識匯總，

全是集大成的帖子，不過帖子的內容還需要不斷豐富，如果能逐步將帖子內容完整起來，那是做了一點大好事啊。

從帖子中可以看出，樓主應該是西安芯派電子科技有限公司的，網上資料可以看出，西安芯派電子是中國MOSFET行業最優秀的企業。

中國電力電子行業的未來就靠芯派這樣優秀的半導體企業和我們廣大的電源企業來支撐了。

借寶地做個廣告

SAMWIN中國MOS第一品牌，產品涵蓋平面MOS、COOLMOS、IC、整流橋、二極管等五大系列，歡迎大家到芯派官網進行了解，也可以直接與芯派聯系。

http://www.semipower.com.cn/

就這個帖子來說，樓主目前只說了兩個問題，一個集膚效應，一個是變壓器安規問題，字?jǐn)?shù)不多，但說的確實比較細膩，幾分鐘就看完了，但對電源工程師有較大的幫助，

但集膚效應樓主是對應線徑選擇說的，還不系統全面，還需要補充完善

就變壓器的知識點，還很多很多，都需要補充進來的話可能要辛苦樓主了。

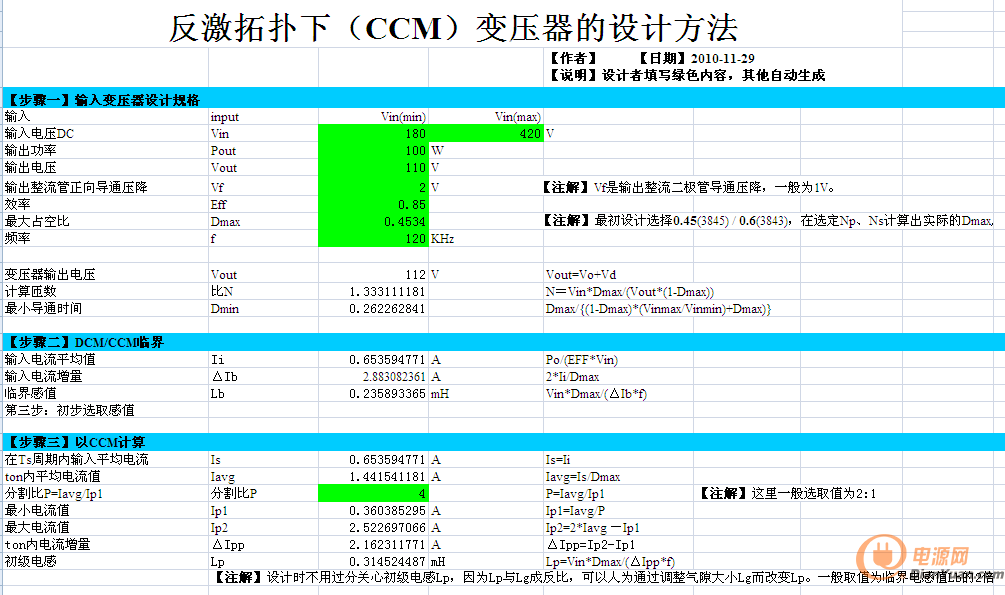

很多人都整理過變壓器的計算公式，從網上也找了個計算公式，感覺比較受用，發出了供大家參考。

電流密度的選取要按照線材的規格決定， 用細線絞線時電流密度可以取大，比如0.1/100 的設計時電流密度取9都可以，

 2到6 的電流密度范圍區間有點小吧， 5到10 是合理的。
