DIO8650: 15W ,高PF,全電壓THD小于10%,T8燈管照明驅動方案,量產替換SY5800/SY5810/SY5830/SY5840



1)  方案名稱:  帝奧微15W ,高PF, DIO8650, T8燈管照明方案

2)  方案特點:

85~305Vac寬輸入電壓范圍

專利技術的限頻功能,THD低于10%

QR準諧振工作模式,高效率,高穩定性,方便設計

高精度的線性調整率和負載調整率,批量在3%以內

有源功率因數校正,高PF,低THD

谷底導通技術降低MOS管開通損耗

超快啟動速度:<500ms

芯片超低的工作電流

寬電壓輸入

LED開路保護

LED短路保護

芯片供電欠壓保護

過熱調節功能

SOT23-6,SOIC-8兩種封裝模式

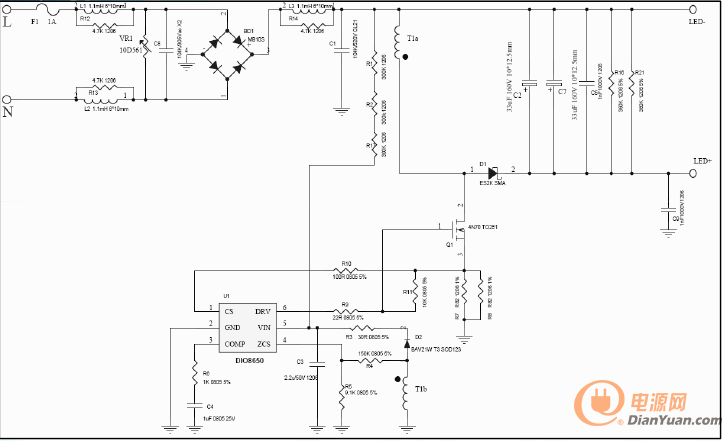

3)  方案電路原理圖

001

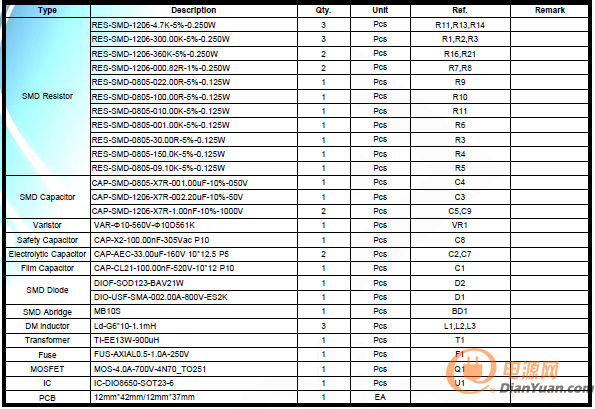

4) BOM物料清單

002

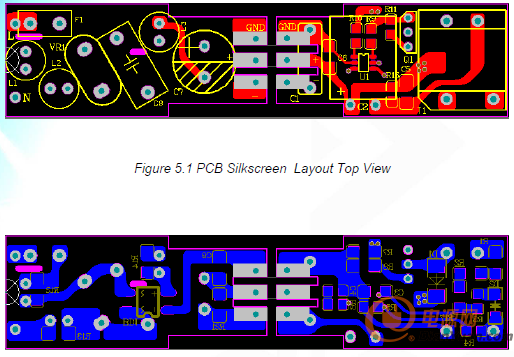

5) PCB資料及DEMO實物圖

003

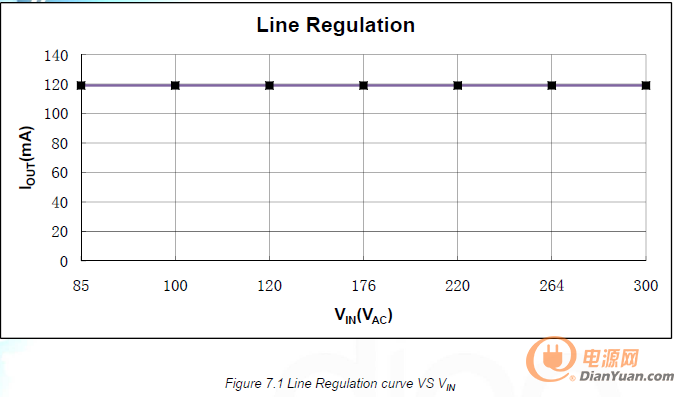

6) 線性調整率曲線

004

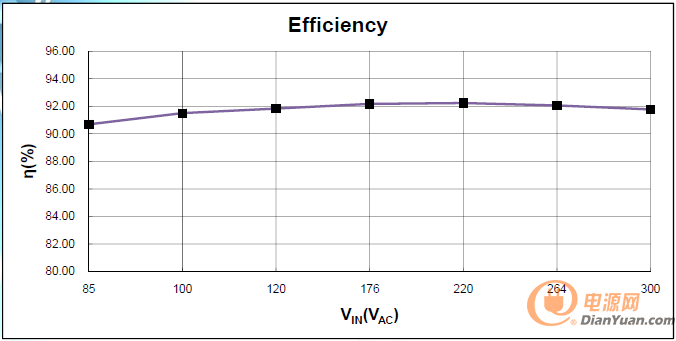

7)輸出效率曲線

005

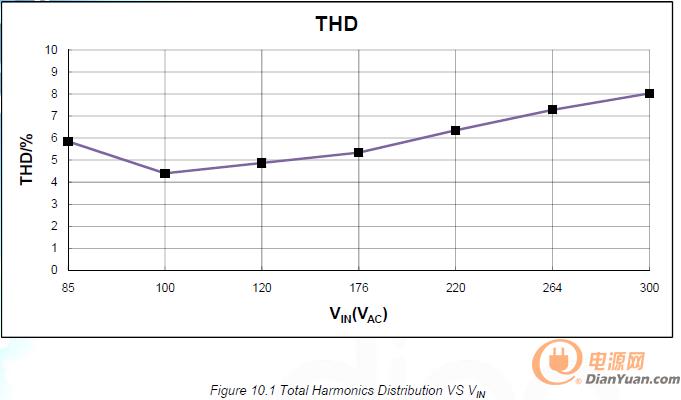

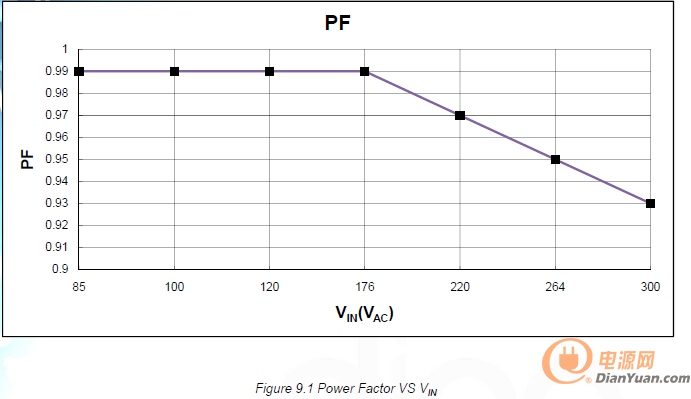

8) PFTHD曲線

006

007



帝奧微電子最新、最全、最具性價比LED照明方案,請聯系劉先生

親情服務電話:15016732992













全部回復(15)
正序查看
倒序查看
790054211
LV.8
2
2015-08-19 08:22
發資料到wendeanhu@163.com
0
回復
2015-08-19 11:31
@790054211
發資料到wendeanhu@163.com
資料已發送,請注意查收
0
回復
akzxm
LV.5
4
2015-08-19 19:50
請發資料到ankzxm@163.com,謝謝!
0
回復
三皮罐
LV.2
5
2015-08-20 09:05
新方案,給份資料咯,謝謝。 1243697932@qq.com
0
回復
2015-08-20 10:20

還想著替換矽力杰??!現在矽力杰的LED驅動芯片都沒什么量了。

0
回復
2015-08-21 11:22
@akzxm
請發資料到ankzxm@163.com,謝謝!
資料已發,請留意查收
0
回復
2015-08-21 11:22
@三皮罐
新方案,給份資料咯,謝謝。1243697932@qq.com
資料已發,請注意查收
0
回復
2015-08-21 11:23
@出深入莞
還想著替換矽力杰??!現在矽力杰的LED驅動芯片都沒什么量了。



矽力杰沒量不是因為性能的問題,是價格的原因

我們有很好的價格喲,歡迎使用啊
