我覺得VIPER22是為了省成本而產生這樣的電路！雖然這個將VIPER22不接地地位的電路能工作！這種就是簡單的串聯式開關電源電路！串聯型開關電路故障率本來就高！如果對電視機有了解的人就會知道80年代的日立電視機就用這種電路！但日立是花了多少成本去做各種保護和優化啊！但現在應用的IC就是最簡單化的！但畢竟5678腳直接通300V直流而沒電感的瞬間限流作用！12腳在內部開關管開通初期可能有一高壓存在的！雖然很快會形成反饋震蕩！但這也是致命的沖擊！所以我覺得應用這個IC還是用常規的電壓器比較好！即使不用隔離220的！但必須在300V與5678腳加變壓器或電感做變壓元件才能有保障！劇我了解目前的電磁爐9成都用這IC！區別在于只有沒品牌電路簡單的假冒電磁爐才會應用這串聯式的應用！只要有點檔次的都老實用典型電路！當然美的部分電磁爐也應用了串聯的！但它也用變壓器做電感！而且電路有點講究才勉強能用1

你這個爆IC原因有可能是電感問題！有可能是D1的問題！D1不是用普通二極管！如果用高速二極管還好一點！但實際這管是用一只高速的帶穩壓功能的二極管！型號忘記了!類似于雙向二極管一樣的作用！D2需要速度快的二極管！必須是HER系列以上！千萬別用RF！有人直接用IN4007系列我簡直想吐血了！有人用UF4007我覺得也不是太夠用！雖然描述是高速開關管！但電流小！還有一個重要爆IC原因可能忽略了！就是300V主濾波電容！如果是沒容量或開路了！不信你可以試一下！所以我也不知道你用多大的濾波電容！有些人用4.7U有些人用10U都有！我覺得如果真有良心我覺得用個22U到47U也是有必要的！而且洗衣機板又不是沒空間！我覺得C2的104也偏小了！加個電解會不會好點呢！還有你這個電路還省了尖峰吸收電路??！你不要以為這樣沒變壓器就不需要吸收?。。?！

至于你現在的問題可能已經回天乏術了!畢竟已經生產出來幾萬套了！而且你暫時發現只是單獨一個壞板也不是很高故障率！現在只是剛開始！如果你一萬塊才出一兩塊壞的那就是極低故障率了！我想提幾個建議！我覺得如果是洗衣機電源部分應該慎重！老實說用這么簡單的VIPER22難有保障的！雖然說這IC的優點有各種保護！什么熱保護!短路保護！過流保護！等等！好像怎么接也不會爆的性能！但往往一點點不對就要壞的！你看現在很少用這IC應用于大家電的！畢竟大家電就是需要穩定！我個人覺得應用IC是需要有對300V檢測的IC才更有保障！這類IC也很多！只是線路更復雜點而且IC直接帶高壓！如果非要VIPER22這IC我想還是接典型電路好點！而且多用幾個34腳的限流電阻和濾波電容！！別省這些了！我感慨的是這個IC價格實在低廉！而且引腳簡單!我也是把這IC作為簡單電源的第一位選擇！如果你沒自己心目中更穩定的IC我建議你還是老實用工頻變壓器會更好！畢竟也不是大變壓器！功耗和成本都相差不了多少！而且只要初級足量！絕對得穩定耐用！我認為最好設計是240V輸入的初級才能是最好的！

而且我要提醒一下的是洗衣機基本都是24小時通電待機的!所以用電子變壓遠沒變壓器穩定！功耗也沒太大優勢！我覺得你這電路實在太省了！到不如選好的滌綸電容直接用阻容變壓好了！

我不知道你這是一家怎樣的企業！我覺得現在最好能生產出穩定的產品！不能只在省材料上做功夫！

你好，工字電感已經被燒開路了，就是一個PD類的工字電感，沒有變壓器，呵呵！

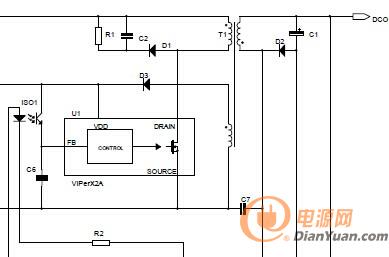

請問你說的典型電路是指VIPER22A芯片的pdf資料中的電路，截圖如下，還是有其它電路，請指正！

謝謝你的中肯建議，電路設計之前有做改變，空調類也有用此電路，采用變壓器典型電路；

我們板上D2選用US1J快速二極管；

另外，洗衣機板子空間布局受電機結構限制，是裝在電機本體后面的，跟洗衣機空間沒什么關系，只跟電機后蓋尺寸大小有關！

         300V主濾波電容用了390uF/450V的電解電容并聯在整流橋GBJ25J(美高森美)的直流輸出端，在IPM的DC_BUS引腳串聯104/630V薄膜電容到電源地。

請問江工這樣的濾波可以達到要求了吧？備注：我們模塊的電流為：10A（峰值），實際三相電機輸出電流5A左右！

那你的D3反向電壓不夠，1N4148才75V，怎么能頂?shù)米∧兀?

所以你是燒了D3和U9。好的機子在沒通電前測量D1的反向有壓降是因為U9的SD體二極管壓降來的。

建議把D3也換成US1J

你這個是變頻洗衣機??！還是工業用的三相電??！我說的典型電路就是說明書那個！那是并聯開關電源！你現在的電路是串聯開關電源！我還以為是普通家用洗衣機！不過不管什么電器！你這部分就看做一個15V的輔助電源！不過我真想不明白這么高檔的電器敢用這電路！其實這電路只不過是需要成本低沒辦法才用的！

你現在需要的是解決這電路有可能爆的問題吧！但我覺得是不是有點遲了！我倒想問一下即使找到原因你還能改動嗎?其實我也不是專業人士！如果你有機會改動輔助電源！我建議是用工頻變壓器！當然用這東西好像配不上變頻的高科技電路板！那你就用VIP22的典型電路比較好！參考電磁爐的電源！變壓器盡量取大點！其實現在很多人都追求變壓器微型化!但往往微型化后問題都很多！燒得也很多！其實這個IC的腳位安排已經很好了！起碼能將300V分布在兩邊的引腳了！很多這樣的8腳IC的300V輸入腳在地腳同一邊！這樣時間久了很容易漏電打火壞的！

再說一些建議！你可以參考一般的12V小電源電路！當然是有IC的！不是那種三極管模式！或者是液晶內部12V電源的IC!我簡單說幾個你可以參考一下畢竟是比較簡單應用的！NCP1200P60這個不需要輔助繞組！方便設計！但需外接一個場效應管！LD7552等液晶常用的都可以驅動一個場效應管！內部帶管的有TNY268其實這個TNY的有很多型號！不過這個比價適合你！其實要數這類IC實在太多！我覺得只要設計好VIPER22都已經可以用到每個輔助電源上了！可能你不知道！現在的DVD電源！好一點的手機充電器！電磁爐光波爐等等都在用這IC但基本1年內自身爆電源的也不是太多！而且很多國產也在模仿這IC好像改名的有1208!

其實我說那么多對你都是沒幫助的！因為你這電路需要找損壞原因太難了！要不等有多點電路有故障才能查！要不直接改另一款電路！

      就是因為該控制板是內嵌式，要裝在洗衣機的BLDC電機底座上，結構限制比較嚴，所以之前的洗衣機項目做了三年，我現在是在原有批產方案上只改動控制部分，所以電路才如此精簡的。事實上，我基本沒深入做過開關電源，比如變壓器設計之類的工作。江工，非常感謝您的建議。

     損壞原因是難找，但我們必須給客戶一個合理的解釋，此次芯片原廠無法分析的原因很簡單，爆炸時掀走了邦定的電源晶元，所以只能從周邊元件想辦法了

MARK

  其實焦點集中在客退損壞板，D2參數正常，沒有損壞；

我們所做的破壞性試驗，卻只有短接D2才會引起電源IC爆裂；

這兩件事有些矛盾，我們認為只有D2擊穿后芯片才能炸裂,

或許還有其他原因引起芯片開裂？但此芯片有過溫和OC保護的，說不通！

 昨天我單獨焊接此開關電源，在5-8腳和地之間輸入DC500V，1A的直流高壓，持續1分鐘，此芯片沒有炸裂：后來看了datasheet,Vds(st)=730V,目前沒有大的脈沖電壓源，不能復現客戶運行測試中出現的瞬間高壓沖擊，只能作罷！
