簡介： QX7137是一種極低靜態電流、低壓差的LED恒流驅動器。

       QX7137只需要外接一個電阻和一個NMOS管，就可構成一個完整的LED恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為100mA到3.0A。

       QX7137具有極低的靜態功耗，特別適合手持LED照明驅動的應用。

       QX7137內置了使能控制電路，可通過在EN引腳加外部使能信號來控制LED的開關。當EN接高電平時，DRV引腳輸出為高電平；當EN為低電平時，DRV輸出為低電平；EN引腳不允許懸空。

 采用封裝：

◆ SOT-23-5

主要特點：

 ◆  電源電壓：2.7V~5.5V

◆  極低的靜態電流：26uA

◆  輸出電流：100mA到3.0A。

◆  輸出電流精度：優于±5%

◆  僅需外接一個電阻和一個MOS管

◆  電壓可開展至400V以上，電流可擴展到3.0A。

應用范圍：

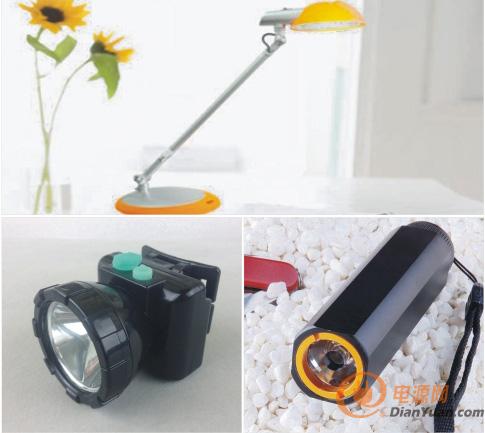

◆  線性LED照明驅動

◆  低功耗便攜式照明設備
