單片機如何檢測觸摸信號

有哪位大神能解析一下構成touch電路的工作原理以及單片機對信號檢測的原理

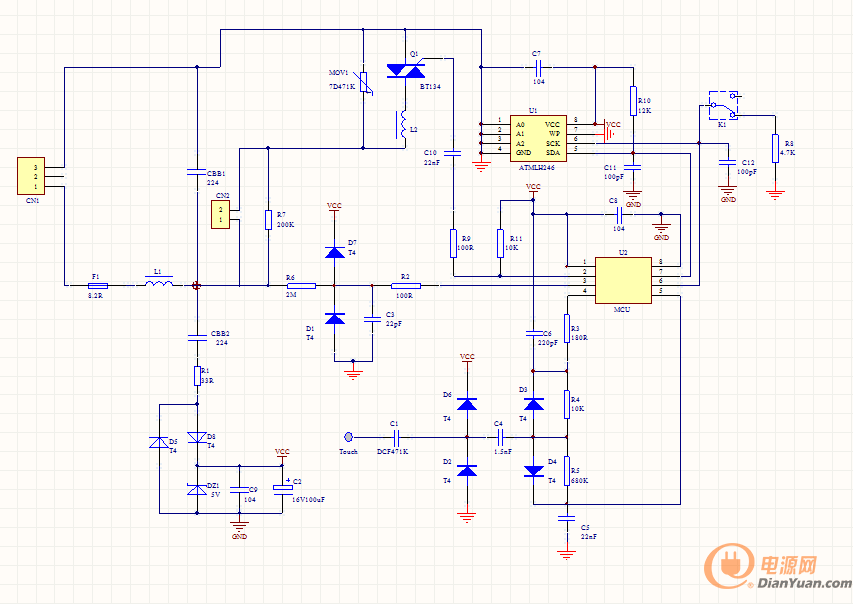

touch電路

全部回復(6)
正序查看
倒序查看
2015-08-13 09:54
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2015-08-17 22:18
橫向一路ADC縱向一路ADC，然后如果分辨率每路ADC有256那就有，256X256個相交點每一個相交點就是一個觸摸屏的地址。
0
回復
DY652525
LV.3
4
2015-08-18 10:27
@xiashengcheng
橫向一路ADC縱向一路ADC，然后如果分辨率每路ADC有256那就有，256X256個相交點每一個相交點就是一個觸摸屏的地址。

這個僅僅是兩個普通I/O口，touch哪里連接的是一塊大的金屬體，我要檢測的是手觸摸大金屬體時的瞬間觸摸信號。

0
回復
2015-08-18 11:19
@DY652525
這個僅僅是兩個普通I/O口，touch哪里連接的是一塊大的金屬體，我要檢測的是手觸摸大金屬體時的瞬間觸摸信號。

你去看看樓梯口那觸摸延時燈就知道了



0
回復
Rachelmi
LV.9
6
2015-09-14 16:58
@xiashengcheng
你去看看樓梯口那觸摸延時燈就知道了
0
回復
2015-10-29 15:38

很老的觸控按鍵方案了，已淘汰。這個電路是用AD來實現觸控感應按鍵功能。

一個IO口發出PWM脈沖，另一個IO口做AD轉換。

手指靠近按鍵時，AD電壓會降低，以此來做為有鍵按下的判斷依據。
