1.方案名稱：BP2865E
2.方案品牌：上海晶豐明源
3.方案簡介：BP2865E 是一款高精度降壓型LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac 全范圍輸入電壓的非隔離降壓型LED 恒流電源。BP2865E 芯片內部集成500V 功率開關，采用專利的驅動和電流檢測方式，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。BP2865E 芯片內帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED 工作電壓的變化而變化，實現優異的負載調整率。BP2865E 具有多重保護功能，包括LED 開路/短路保護，CS 電阻短路保護，欠壓保護，芯片溫度過熱調節等。
4.方案規格：DIP-7
5.方案原理圖及實物圖：
6.測試數據：

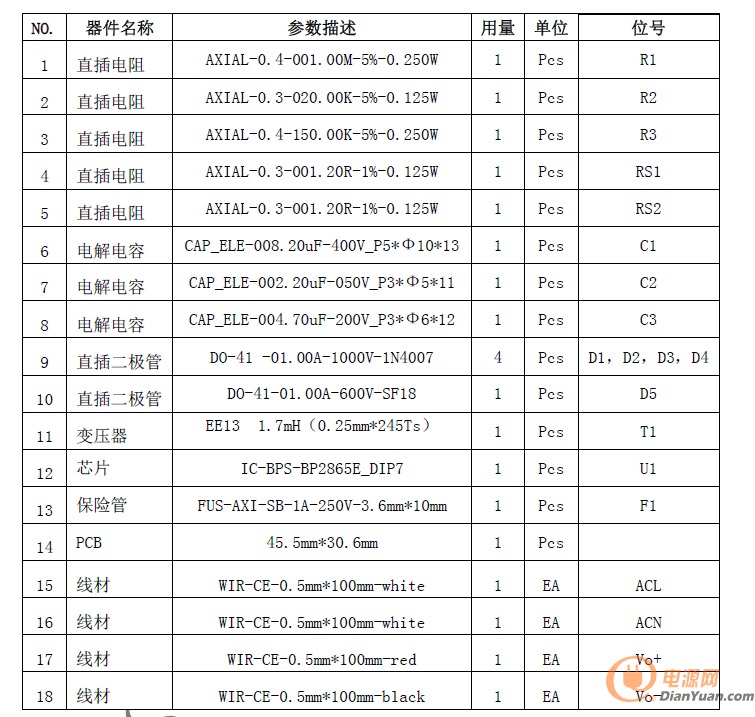

7.材料清單：
8.聯系方案：
我是晶豐一級代理弘雷電子李工：18279005901，ＱＱ：2355657199歡迎咨詢
