【2015電設賽前準備】BOOST開關電路遇難題求拯救。

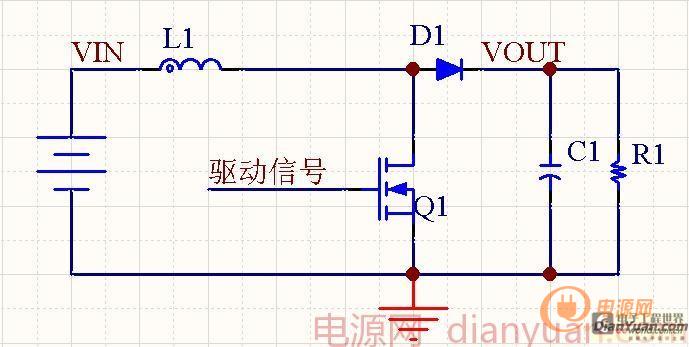

屬于最簡單的BOOST電路結構。

電感理論計算83UH我取了300UH（EC42磁芯+1MM直徑漆包線繞制），開關選用IRF540，輸出電容2200UF,

出現的問題：1、在較小負載（300歐姆）或空載時還算正常，可是一加大負載（30歐姆）電感就開始響，電壓瘋狂往下降，看穩壓源輸出已經過流保護，穩壓源從12V降到2V，電流3A，可是我輸出電壓（空載）才18V。

2、按理論來說1-D=Vin/Vout,但是我所做的電路在70%時升壓已到極限，在增加占空比電壓反倒下降。



這兩個問題困擾了好幾天，一直沒想明白。今天中午因?yàn)橹闭藗€電容，望各位有經驗的大俠為我答疑~

d01373f082025aaf648a65e0f9edab64034f1a64


全部回復(15)
正序查看
倒序查看
2015-08-11 09:25
我們的效率上不去啊，搞不到90%
0
回復
Elevener
LV.1
3
2015-08-11 10:51
@漠北的孤狼
我們的效率上不去啊，搞不到90%

你們提高占空比會出現輸入電流過高的問題嘛？我們電流隨著占空比升的很快，一下子就過流保護了。

0
回復
Rachelmi
LV.9
4
2015-08-11 16:04
做實驗的時候要注意安全哦~
0
回復
2015-08-11 19:38
@漠北的孤狼
我們的效率上不去啊，搞不到90%
我的效率有95左右，但尖峰有4V左右，72W輸出，不知怎么消除
0
回復
Rachelmi
LV.9
6
2015-08-12 09:34
@臥虎山大當家
我的效率有95左右，但尖峰有4V左右，72W輸出，不知怎么消除
電流的問題？
0
回復
2015-08-12 09:48
@臥虎山大當家
我的效率有95左右，但尖峰有4V左右，72W輸出，不知怎么消除
開關頻率多高?  有沒有采取吸收電路去除尖峰？
0
回復
Rachelmi
LV.9
8
2015-08-12 09:54
@丶丨貝爾
開關頻率多高? 有沒有采取吸收電路去除尖峰？
一般多高會在安全范圍內呢？
0
回復
417zhouge
LV.9
9
2015-08-12 16:29
開始有噪音就應該查下PWM是否還正常，磁芯是否開始飽和。DC 電源過流保護了，所以輸出不到大功率，再加占空比也只是讓DC電源恒流工作，，輸出不了更大的功率。
0
回復
Rachelmi
LV.9
10
2015-08-12 16:37
@417zhouge
開始有噪音就應該查下PWM是否還正常，磁芯是否開始飽和。DC電源過流保護了，所以輸出不到大功率，再加占空比也只是讓DC電源恒流工作，，輸出不了更大的功率。
噪音還有別的原因么？、
0
回復
417zhouge
LV.9
11
2015-08-12 20:09
@Rachelmi
噪音還有別的原因么？、

掛波形找原因。原理清楚了，就知道哪個元器件的正常波形應該是什么樣子的，異常的時候哪個波形變化了。

哪個元器件的波形不對，最耗時間的辦法，但是很有效果。

0
回復
小黑豬
LV.2
12
2015-09-11 21:42

輸入電壓多大？期望輸出電壓多大？用模擬控制，還是數字控制？

如果你是用mcu做單電壓環控制，你選的電路參數會遇到很多麻煩。

0
回復
2015-12-02 11:30
@417zhouge
掛波形找原因。原理清楚了，就知道哪個元器件的正常波形應該是什么樣子的，異常的時候哪個波形變化了。哪個元器件的波形不對，最耗時間的辦法，但是很有效果。
恩恩，嚴重同意，樓主別怕費時間，但這樣真的很有效
0
回復
2016-12-06 13:54
@Elevener
你們提高占空比會出現輸入電流過高的問題嘛？我們電流隨著占空比升的很快，一下子就過流保護了。
頻率得選取合適 需要稍微計算下滴  脈寬大，輸出電流會跟著大的 輸出電壓變大的，
0
回復
2016-12-06 13:55
IRF540內阻偏大啦   用3205啦 什么7575啦    好用  用個3843芯片   就很好控壓啦   啦啦啦
0
回復
2016-12-06 13:57
輸出電容怎么2000UF了呢   太大啦  簡易用幾百UF的多個并聯  用高頻電容  紋波小啦   電感響，有可能頻率不對啦
