【2015電設賽前準備】求教 無線供電驅動電路輸出出現問題

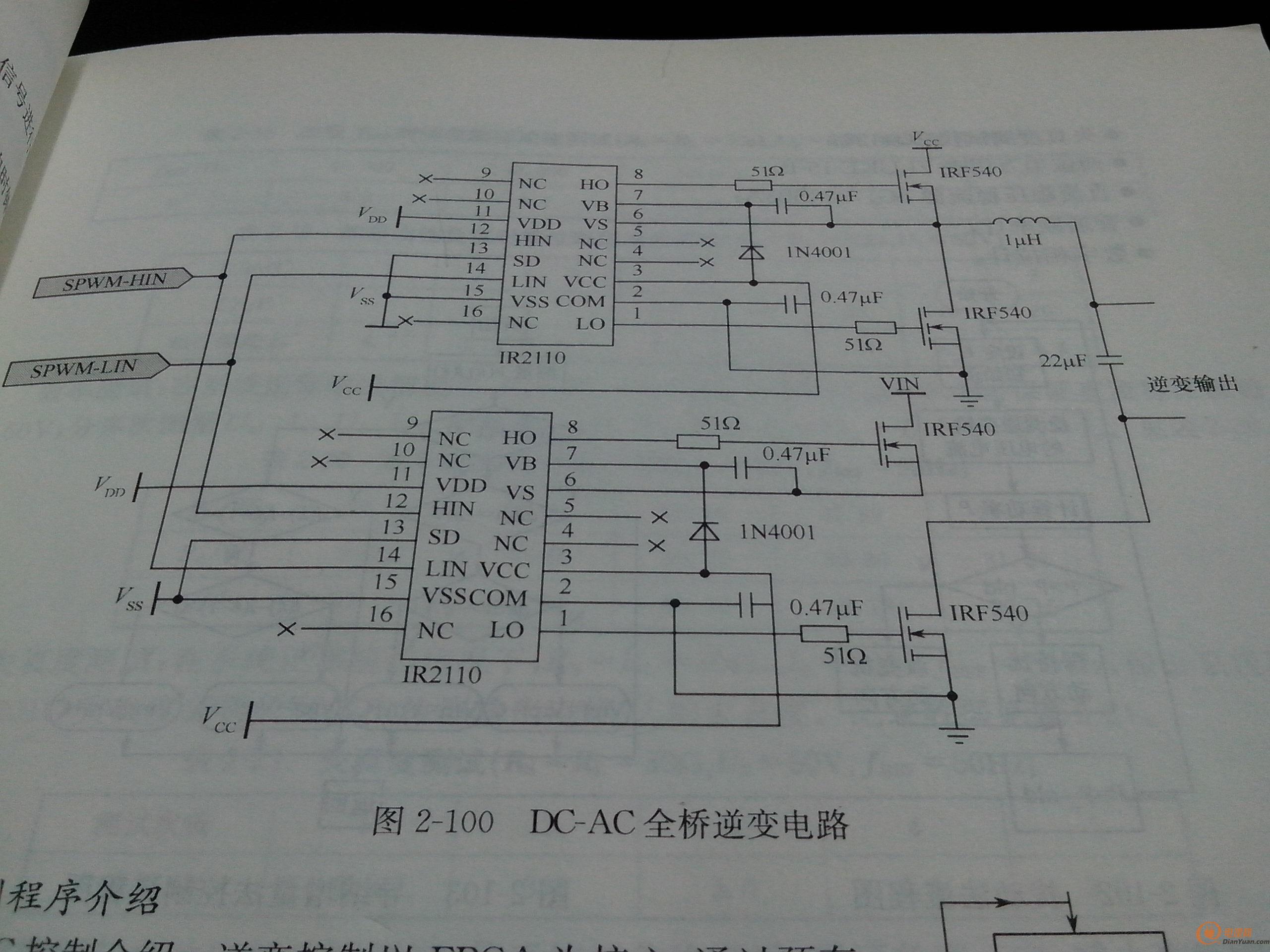

驅動電路我用的書上的一個電路      但是板子做出來之后   LO端是很好的HO端是一個沖激信號

大神幫我看看電路應該沒問題吧     幫忙分析一下

89726989726261464


全部回復(1)
正序查看
倒序查看
無垠
LV.1
2
2015-08-01 10:07

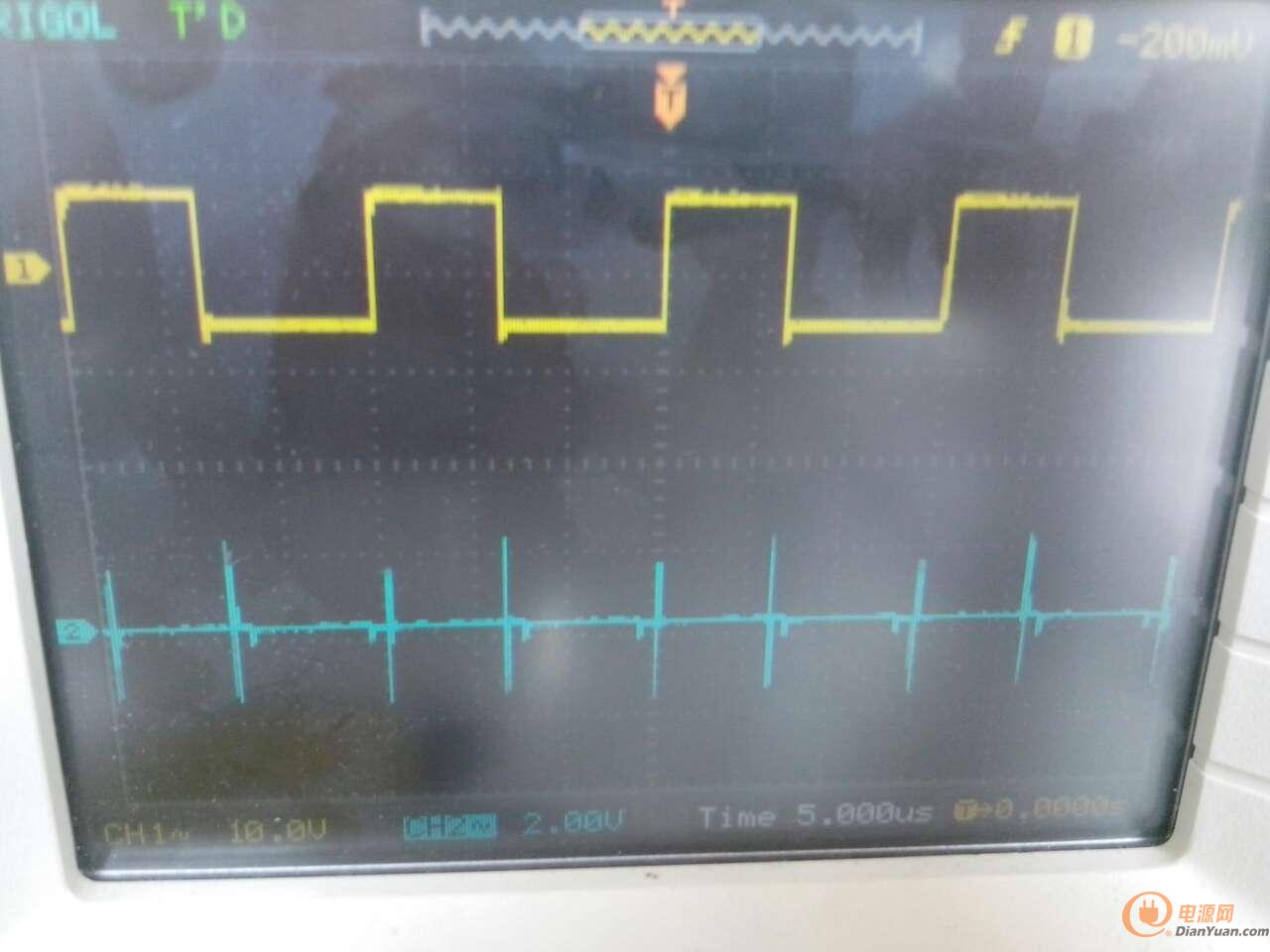

我電路圖做了一點更改            VDD和VSS之間我加了一個電容         然后出來的波形是這樣的   求講解
