我的3000瓦工頻逆變

去年做的逆變，運行一年多了，效果還行

IMG_20150729_114607

IMG_20150729_115101

IMG_20150729_114815



全部回復(21)
正序查看
倒序查看
2015-07-29 13:39
看看我的垃圾1500W，帶一個1000W燈管和三個100燈泡沒壓力，沒敢再加就這樣，實際上家里只要不帶空調也就夠用了。

0
回復
zsj110
LV.3
3
2015-07-29 18:14
@qwert123456
看看我的垃圾1500W，帶一個1000W燈管和三個100燈泡沒壓力，沒敢再加就這樣，實際上家里只要不帶空調也就夠用了。[圖片][圖片][圖片][圖片][圖片]
牛人
0
回復
hmy123456
LV.6
4
2015-07-29 20:57
@qwert123456
看看我的垃圾1500W，帶一個1000W燈管和三個100燈泡沒壓力，沒敢再加就這樣，實際上家里只要不帶空調也就夠用了。[圖片][圖片][圖片][圖片][圖片]

樓主用萬能板搭焊的，動手能力不錯。

0
回復
2015-07-30 10:16
已經被添加到社區經典圖庫嘍
http://m.zjkrx.cn/bbs/classic/
0
回復
2015-07-30 11:00
@電源網-fqd
已經被添加到社區經典圖庫嘍http://m.zjkrx.cn/bbs/classic/
樓主，你的電路圖能共享么。
0
回復
hmy123456
LV.6
7
2015-07-30 11:37
@wenzhenmin168
樓主，你的電路圖能共享么。

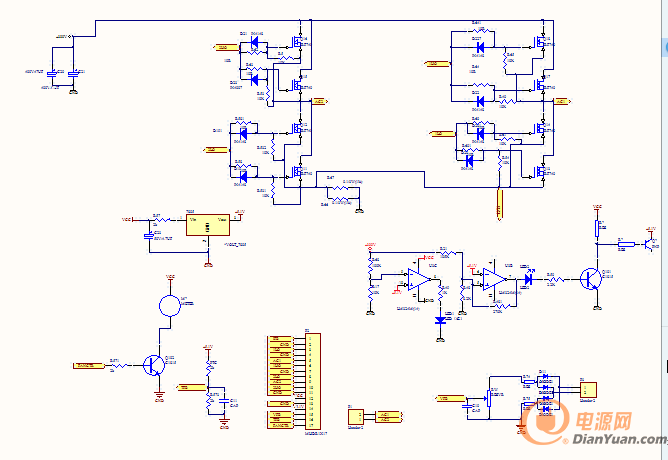

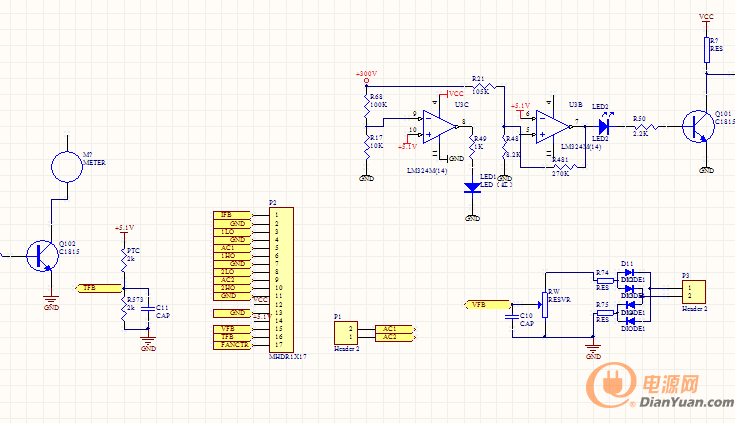

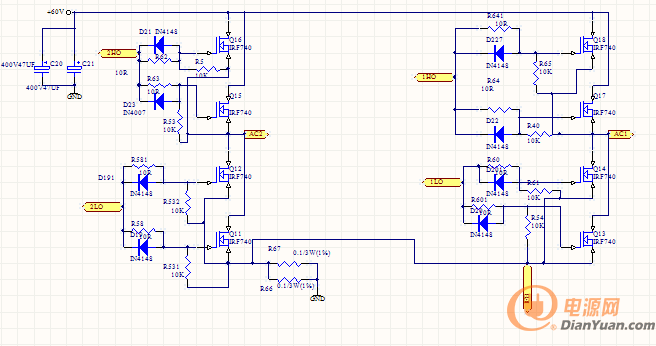

主控板是EGS002,DC電壓60V，功率管90N15 共8個

0
回復
2015-07-30 13:34
@hmy123456
 [圖片][圖片]主控板是EGS002,DC電壓60V，功率管90N15共8個
LZ,運行一年多用來做什么了？
0
回復
hmy123456
LV.6
9
2015-07-30 16:06
@心如刀割
LZ,運行一年多用來做什么了？
報告團長，晚上照明外，一般中午做飯，帶一個電飯煲，一個電炒鍋1600瓦，一臺電腦和幾個風扇，還有一臺冰箱，同時帶主變壓器溫升高，午飯后一般都是帶空調1.5匹
0
回復
2015-07-31 07:58
@hmy123456
報告團長，晚上照明外，一般中午做飯，帶一個電飯煲，一個電炒鍋1600瓦，一臺電腦和幾個風扇，還有一臺冰箱，同時帶主變壓器溫升高，午飯后一般都是帶空調1.5匹

哪里搞來那么多電池？

0
回復
2015-07-31 09:13
@hmy123456
報告團長，晚上照明外，一般中午做飯，帶一個電飯煲，一個電炒鍋1600瓦，一臺電腦和幾個風扇，還有一臺冰箱，同時帶主變壓器溫升高，午飯后一般都是帶空調1.5匹
很猛的感覺！
0
回復
hmy123456
LV.6
12
2015-07-31 11:41
@心如刀割
[圖片]哪里搞來那么多電池？[圖片]

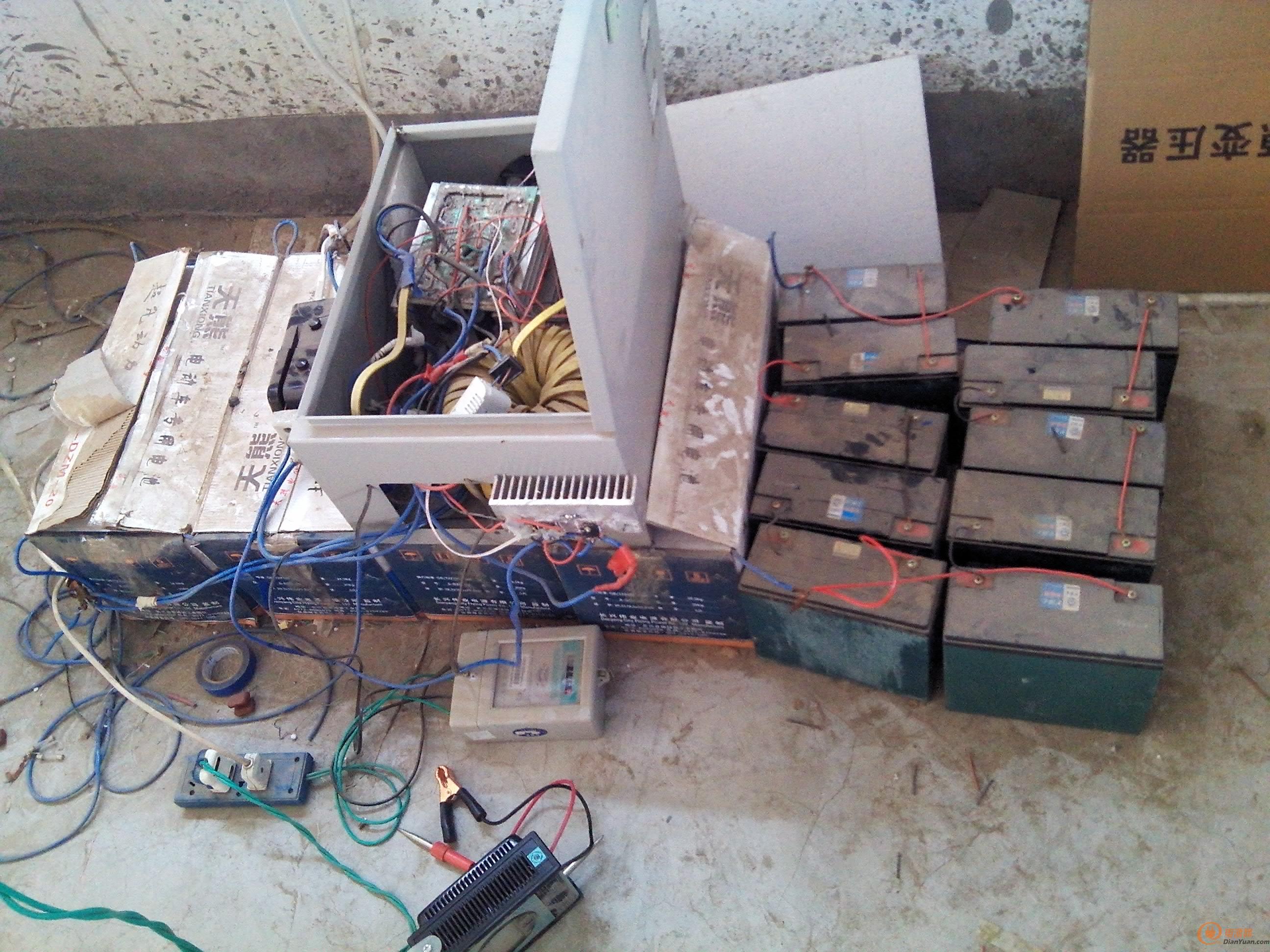

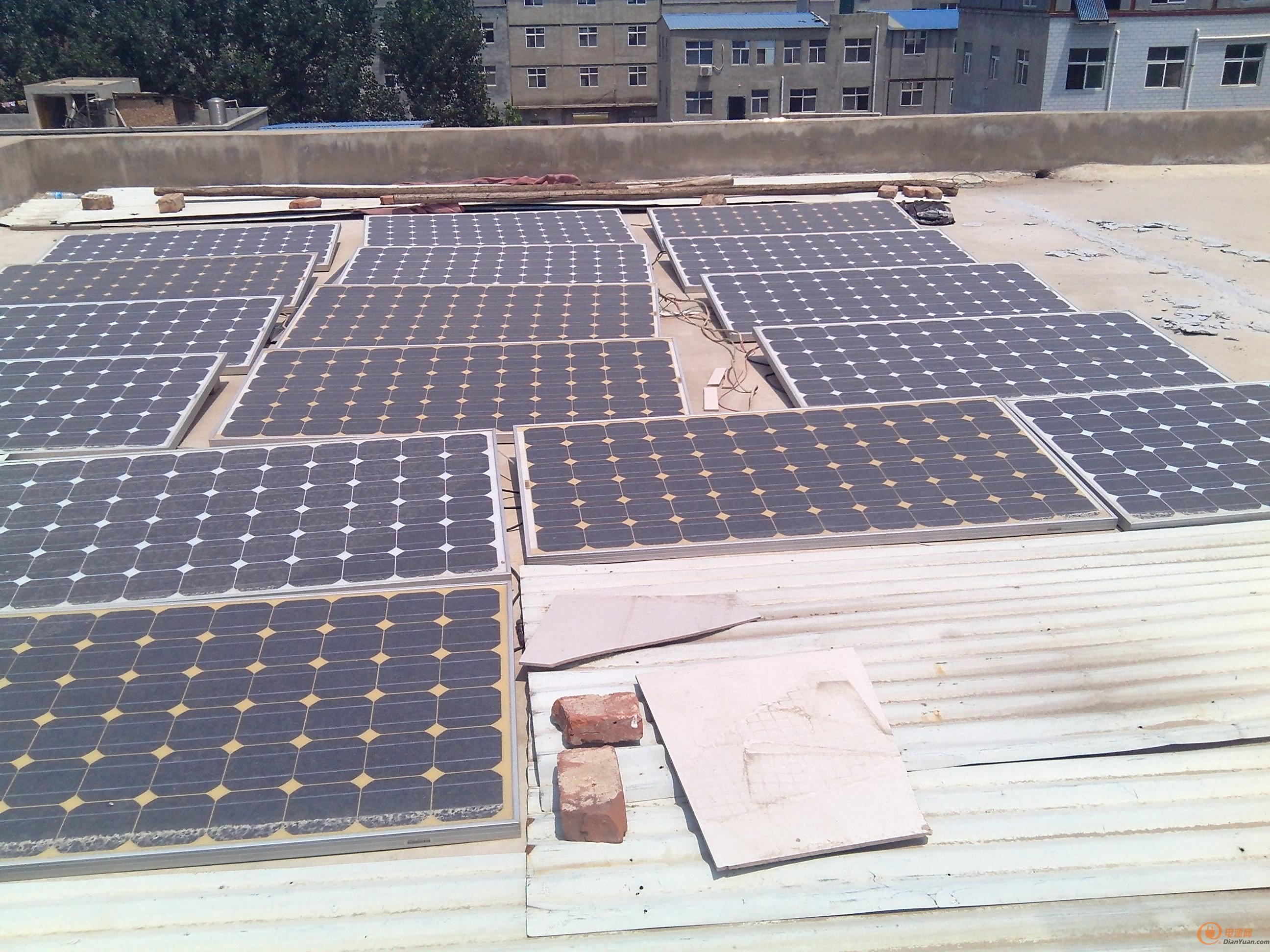

在電車市場批發來的，20AH, 60V的電池一共買了14組，另外的8組用在新鄉也是3000瓦。電池板190瓦44V的 一共30塊，這邊是16塊，新鄉14塊。

板子是自己打樣的，后來改動太大也沒去在打樣，所以在板子上私拉亂接看著很亂

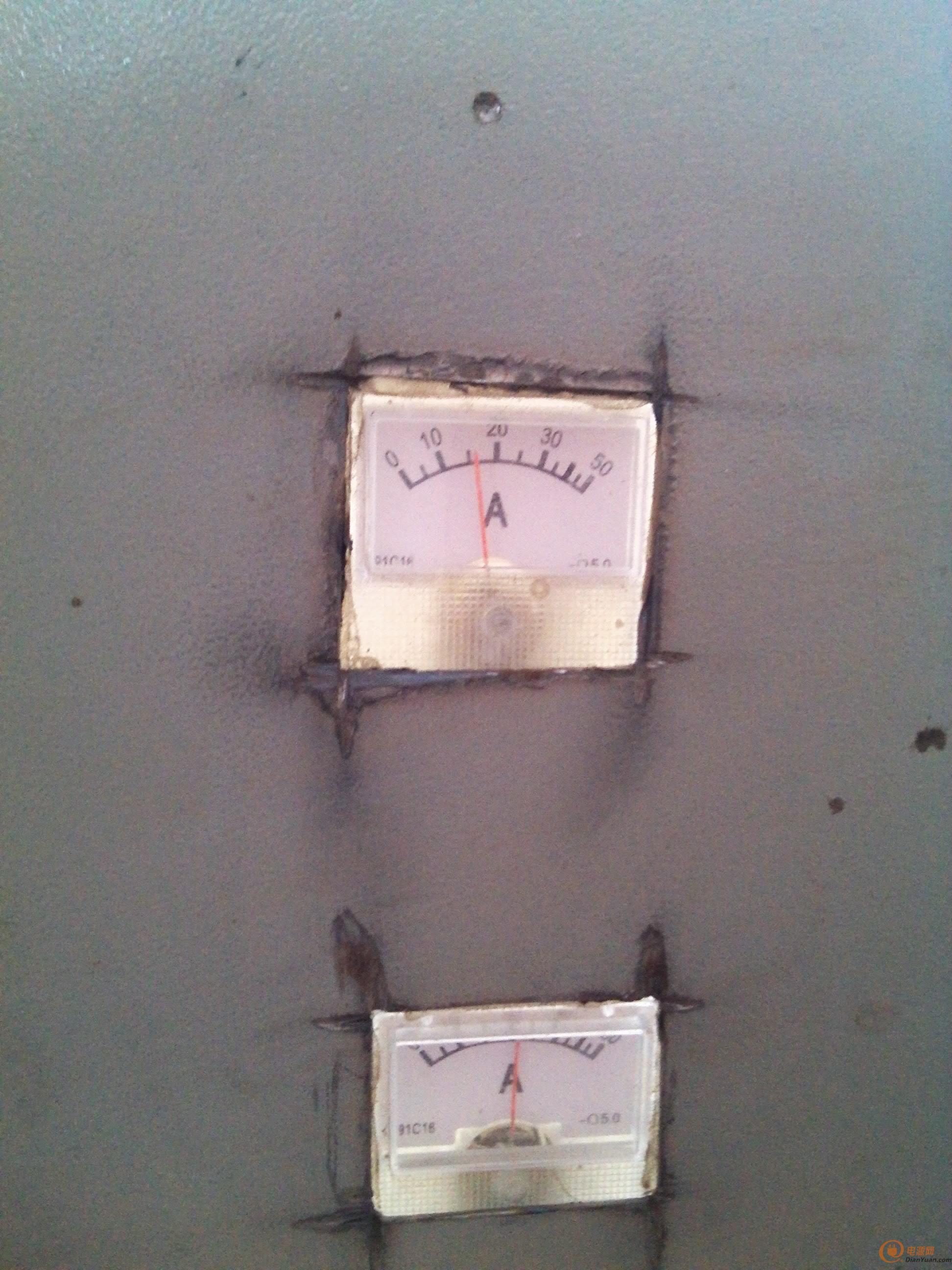

充放電電流

打樣的PCB



0
回復
2015-08-06 09:29
@hmy123456
在電車市場批發來的，20AH,60V的電池一共買了14組，另外的8組用在新鄉也是3000瓦。電池板190瓦44V的一共30塊，這邊是16塊，新鄉14塊。板子是自己打樣的，后來改動太大也沒去在打樣，所以在板子上私拉亂接看著很亂[圖片]充放電電流[圖片]打樣的PCB[圖片]
這個電感很難繞。樓主是自己做的？
0
回復
piao0308
LV.1
14
2015-08-08 16:52
 樓主應該用好的電抗

0
回復
hmy123456
LV.6
15
2015-08-09 23:31
@wenzhenmin168
[圖片]這個電感很難繞。樓主是自己做的？

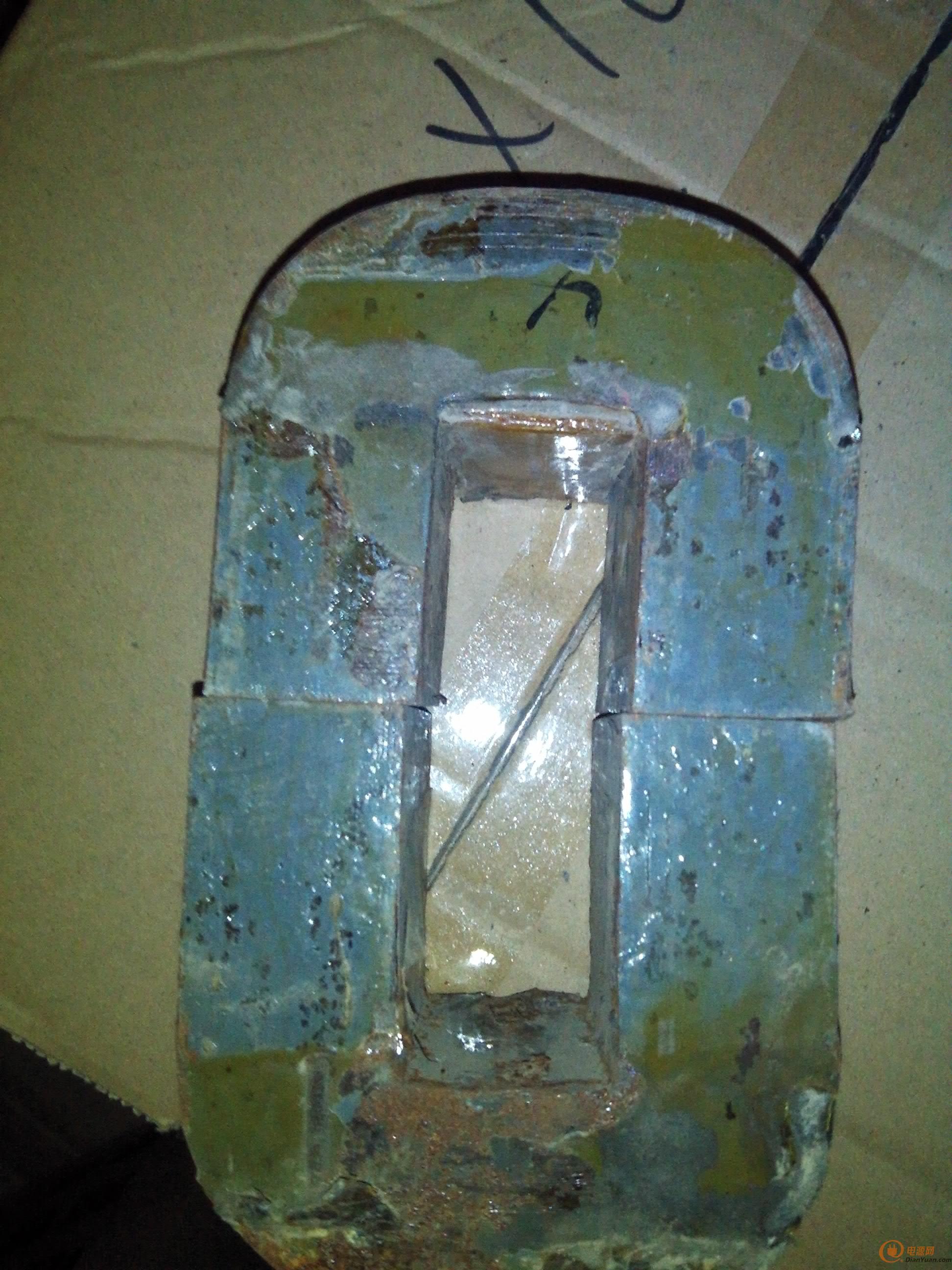

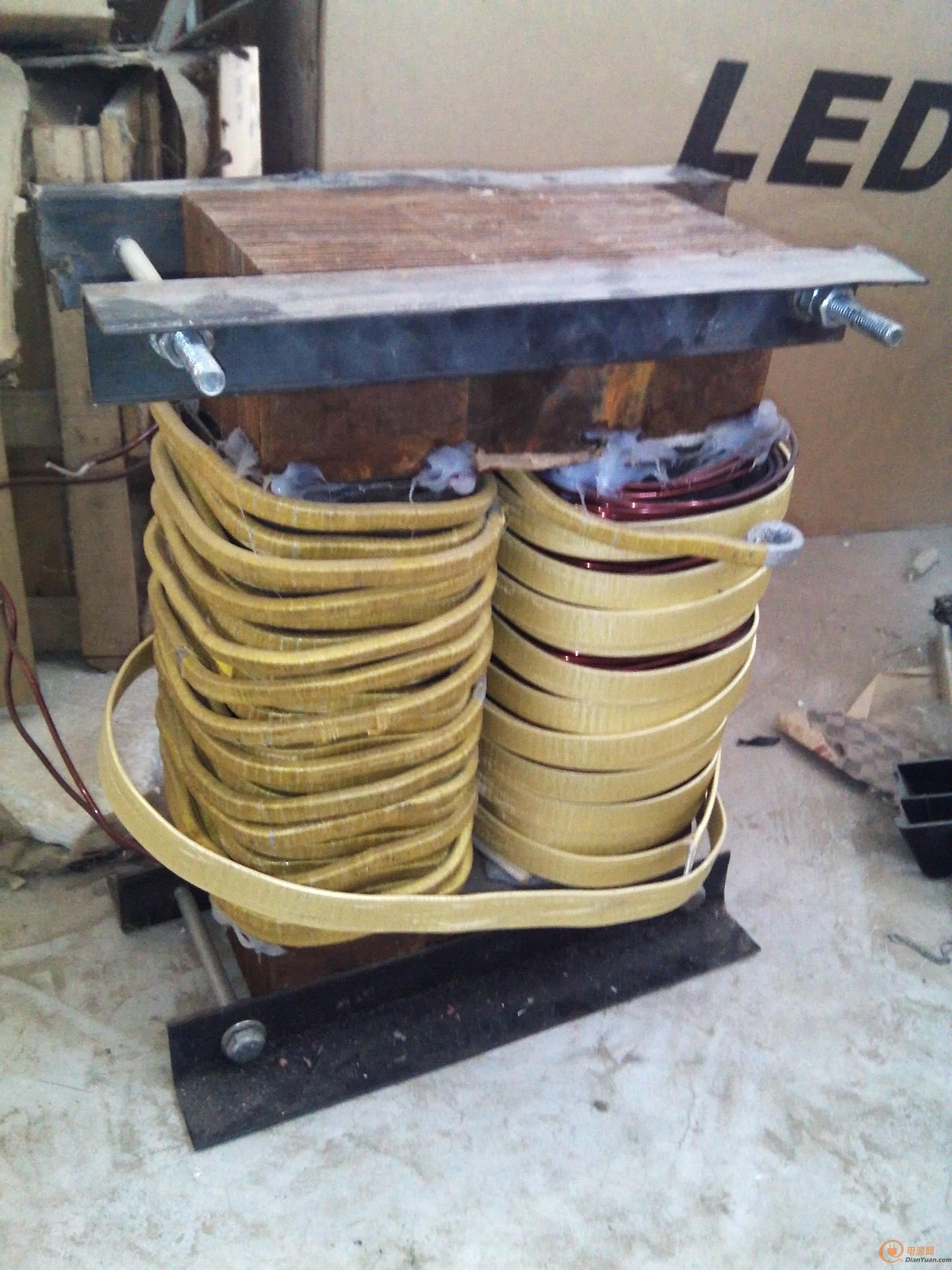

這個不是電感，那會有這么大的環形電感，這是主變壓器，環形的，自己手工繞的，為了加大功率所以用的粗線，外觀難看，靠邊的是電感，用鈉燈鎮流器鐵芯繞的
0
回復
yiran88
LV.2
16
2015-08-22 11:35
要是能把線重新整理一下就更好了
0
回復
hmy123456
LV.6
17
2015-08-27 22:49
@yiran88
要是能把線重新整理一下就更好了

準備升級到4500，到時整理下，因為外殼是配電箱，電路板變壓器都沒法固定，都是直接放里面的。美觀不太容易

0
回復
yukaizhan
LV.2
18
2015-08-28 15:54
 學習
0
回復
mayiant1
LV.1
19
2015-08-28 23:47

請教一下樓主變壓器的參數，謝謝

0
回復
hmy123456
LV.6
20
2015-08-30 20:20
@mayiant1
請教一下樓主變壓器的參數，謝謝



初級300圈，1.9mm鋁線，次級55圈，2.5X10鋁線

0
回復
奇美拉
LV.1
21
2015-10-25 18:20
@hmy123456
 [圖片][圖片]主控板是EGS002,DC電壓60V，功率管90N15共8個
狠強大啊，，，做這么大功率，，，，，樓主能不能加一點說明，，這個電路圖的基礎上，實際電路有沒有增加什么零件，，或者改動，，，我的1000W經常會燒機啊，24V供電，，EGS002+1000W后級板，UPS里面的變壓器15V比240V,,,,,管子是180N10，,8個，電路圖好像沒有分開驅動，，只有四個4.7的電阻，，，，全部按照電路圖做的，，，謝謝
0
回復
hmy123456
LV.6
22
2015-10-28 11:18
@hmy123456
[圖片][圖片] 初級300圈，1.9mm鋁線，次級55圈，2.5X10鋁線
電路板是自己打樣的，線條都加粗了，你的為什么燒掉應該發個圖片及原理圖
