本人制作的實物電路與理論和仿真與實際有差別求幫助

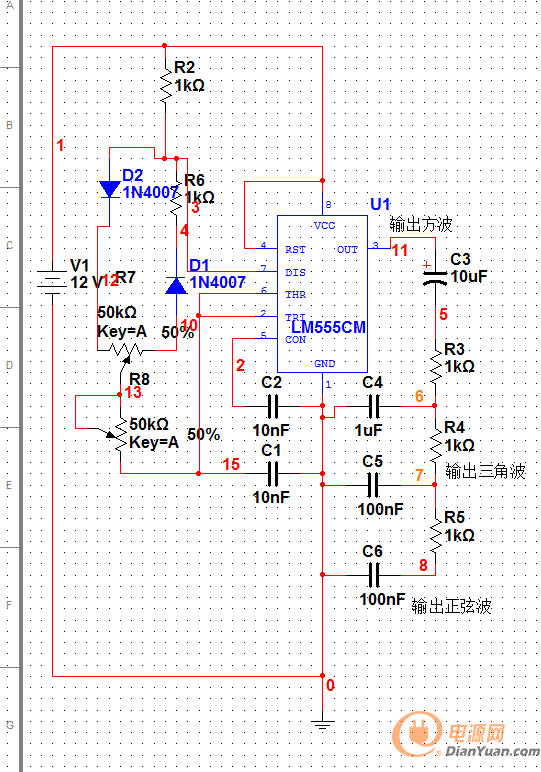

電路圖一
圖一部分的電路圖焊接完成很快就可以調試成功,下部分的電路調試時就把我難住了

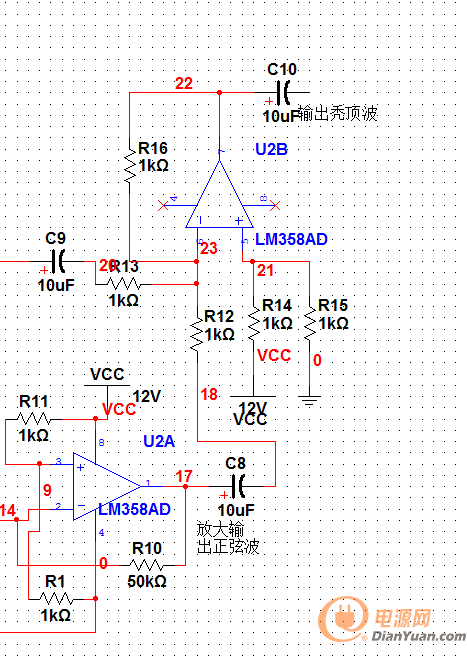

圖三是方波+正弦波=禿頂波

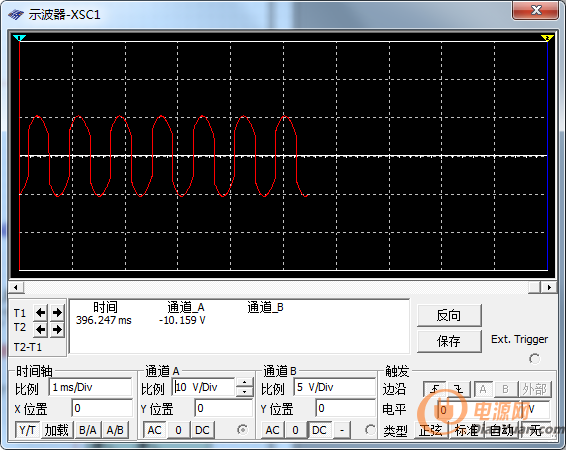

正弦波放大輸出波形
禿頂波輸出波形
仿真是成功,但實際電路;我只調試到正弦波放大電路部分。我調試放大輸出部分的波形是下半周被切掉了 。我現(xiàn)在還沒找出原因

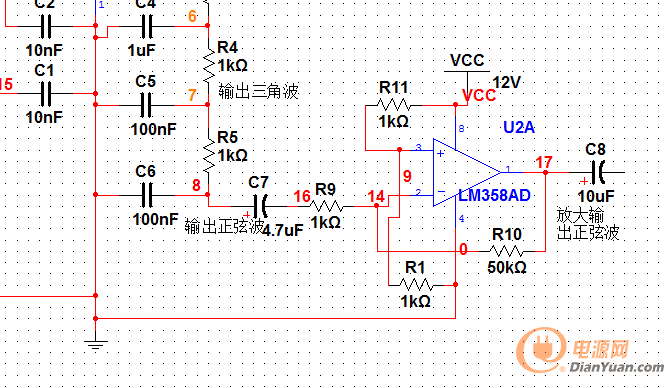

求幫助 解決正弦波放大電路正弦波下半周被切掉的原因
運放接正負雙電源即可。出現(xiàn)下半周被切掉說明你給運放供電是單電源。
把LM358的第4腳由地更改為-12V即可。
為什么頻率越來越低?
你的對 我是給運放供電是單電源的 換成雙電源就好了
lm358的 5腳接vcc 和 地 是什么 意思啊
