模塊功能特點:
◇ 在線實時監測蓄電池組各單體電壓、組端電壓、充放電電流和溫度等;
◇ 在線自動定期(周期可設)監測蓄電池組各單體內阻;
◇ 在線自動均衡維護功能,降低蓄電池組離散性,提高各蓄電池組各單體浮充電壓的一致性;
◇ 實時報警功能,實現對電壓、溫度、內阻的超限報警,實現設備故障、防盜報警;
◇ 可通過干接點或串口實現遠程計算機報警,并顯示報警內容和自動生成報警記錄;
◇ 最先進的四線制內阻測試法,可有效避免因蓄電池組連接條壓降等原理引起的測量誤差;
◇ 采用模塊化設計,安裝、使用和維護方便;
◇ 可配合我司蓄電池性能分析專家診斷方法(專利號:CN200710068081.9),準確判斷蓄電池組性能及變化趨勢,并給出維護建議;
◇ 完善的計算機管理分析監控軟件,強大的數據處理能力,并自動生成各項報表;
◇ 全面和先進的蓄電池監測、維護和診斷技術,開啟蓄電池維護和管理工作新時代。
電壓檢測精度:±0.2%
電壓檢測范圍: 1.5V~3.0V (適用于2V蓄電池)
4.5V~8.0 V (適用于6V蓄電池)
9.0V~16.0 V (適用于12V蓄電池)
電流檢測精度:±2.0%
電流檢測范圍: 0~±2000 A
溫度測量精度:±0.5℃
內阻檢測范圍: 0.1mΩ~100mΩ
內阻檢測一致性:±(2.5%+25μΩ)
通訊接口:RS485、RS232
輸出I/O口:二路干接點,可用于報警輸出與控制
工作電源:DC48±15%或AC/DC220±15%或DC110V±15%
在A/S型基礎上,可擴展C/D型:
C型(Control Unit)在A/S型基礎上增加CU模塊,具有數據存儲、分析、統計、處理能力,可解決多個BMM聯接問題。
D型(Diagnosis)在C型基礎上內置蓄電池容量分析軟件,可直接輸出蓄電池容量分析結果。

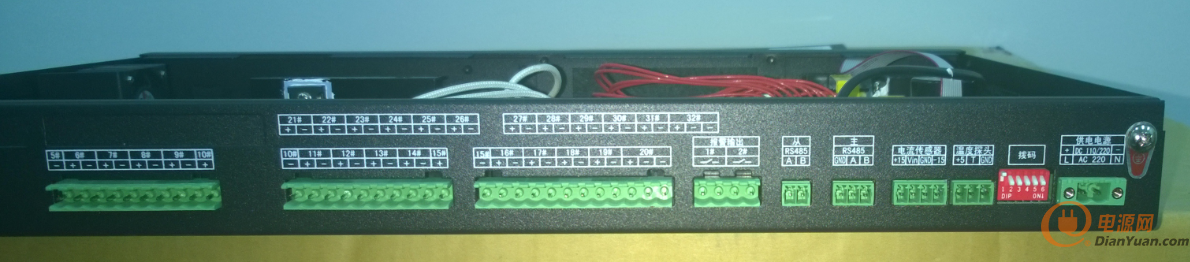

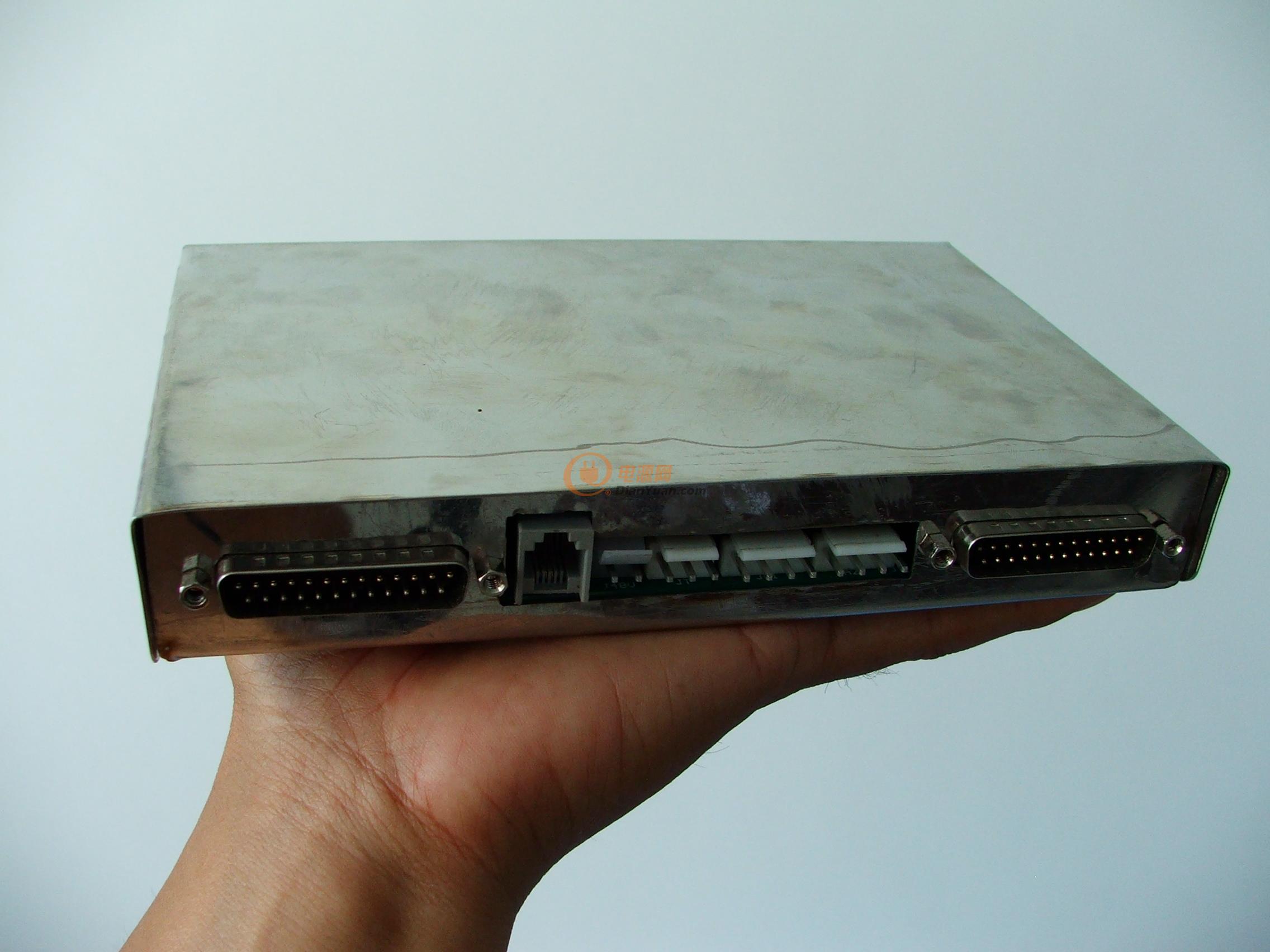

模塊接口:
模塊可檢測32節電池組電壓,內阻。一路電池組溫度和電池組電流。

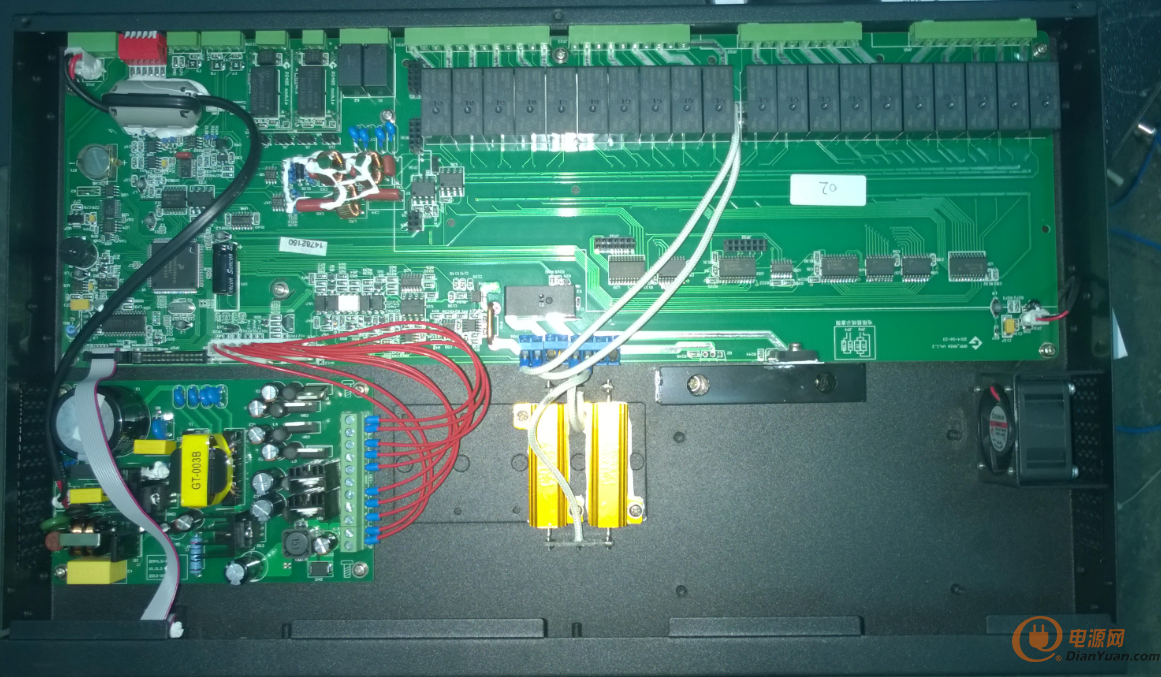

模塊開蓋圖:

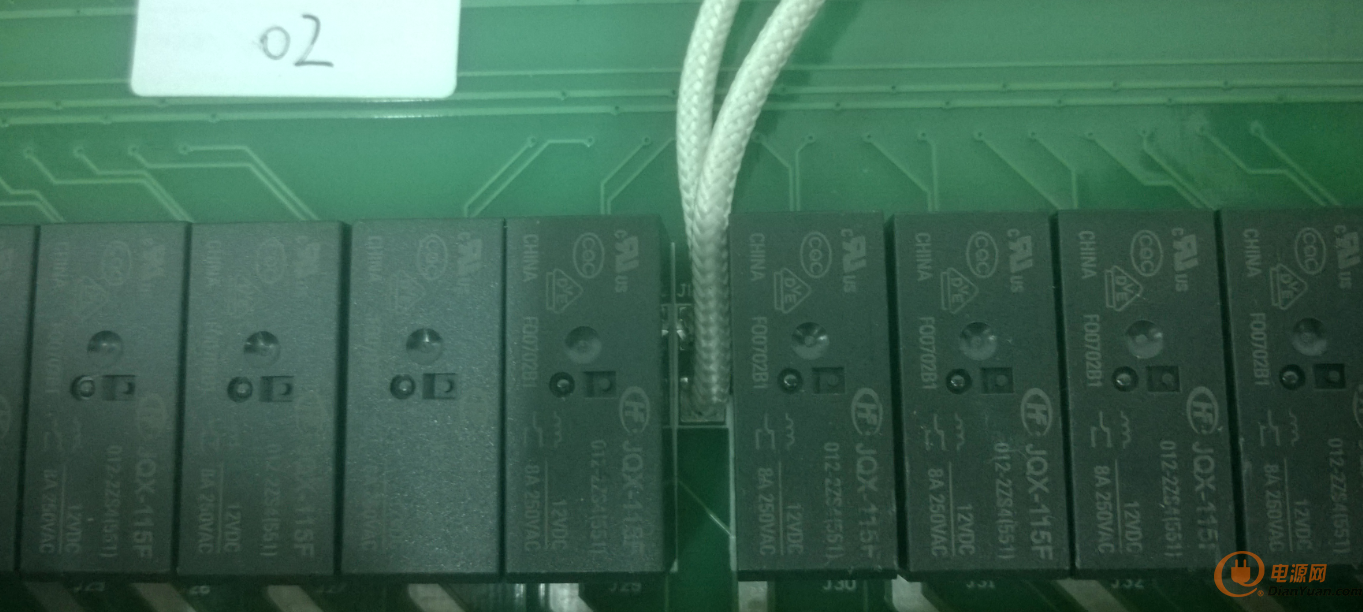

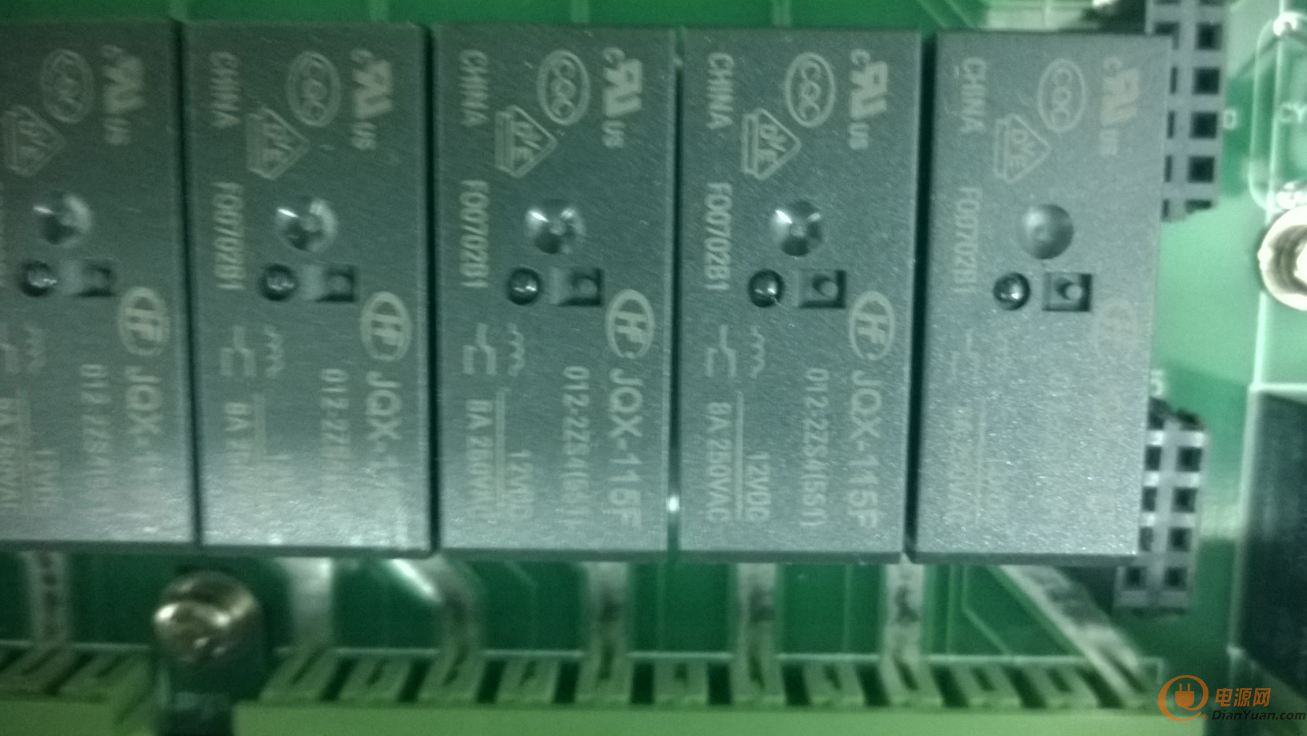

電池電壓切換繼電器組:

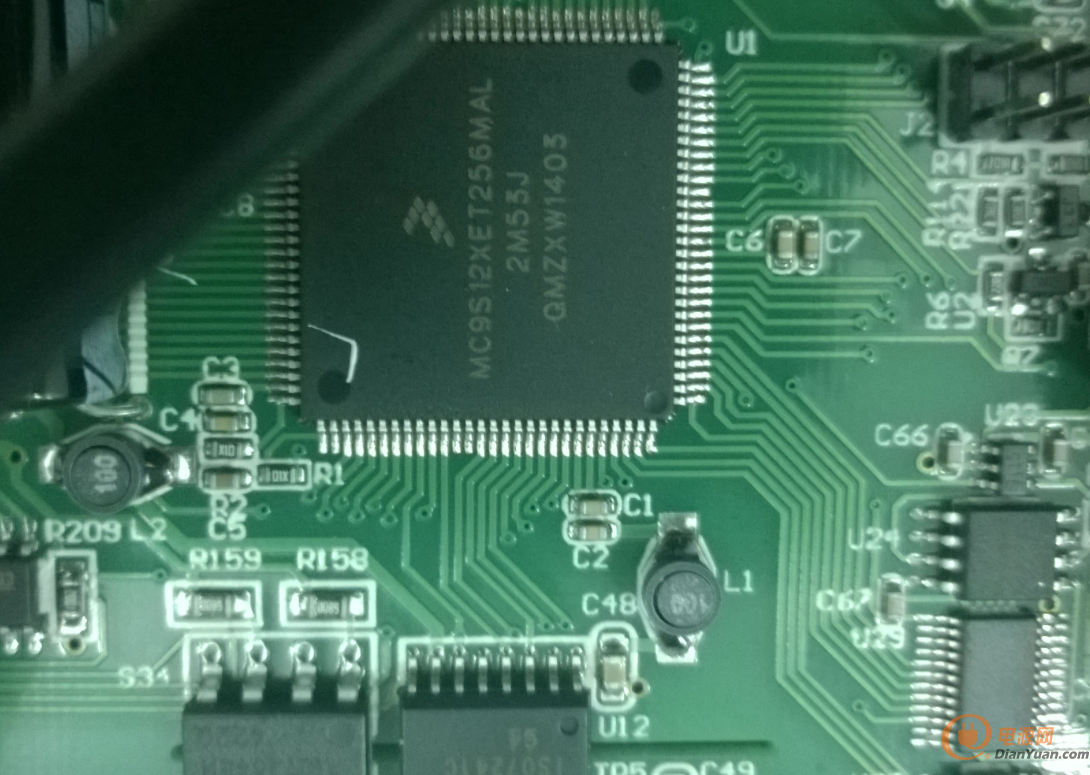

主控CPU:
U盤驅動芯片:

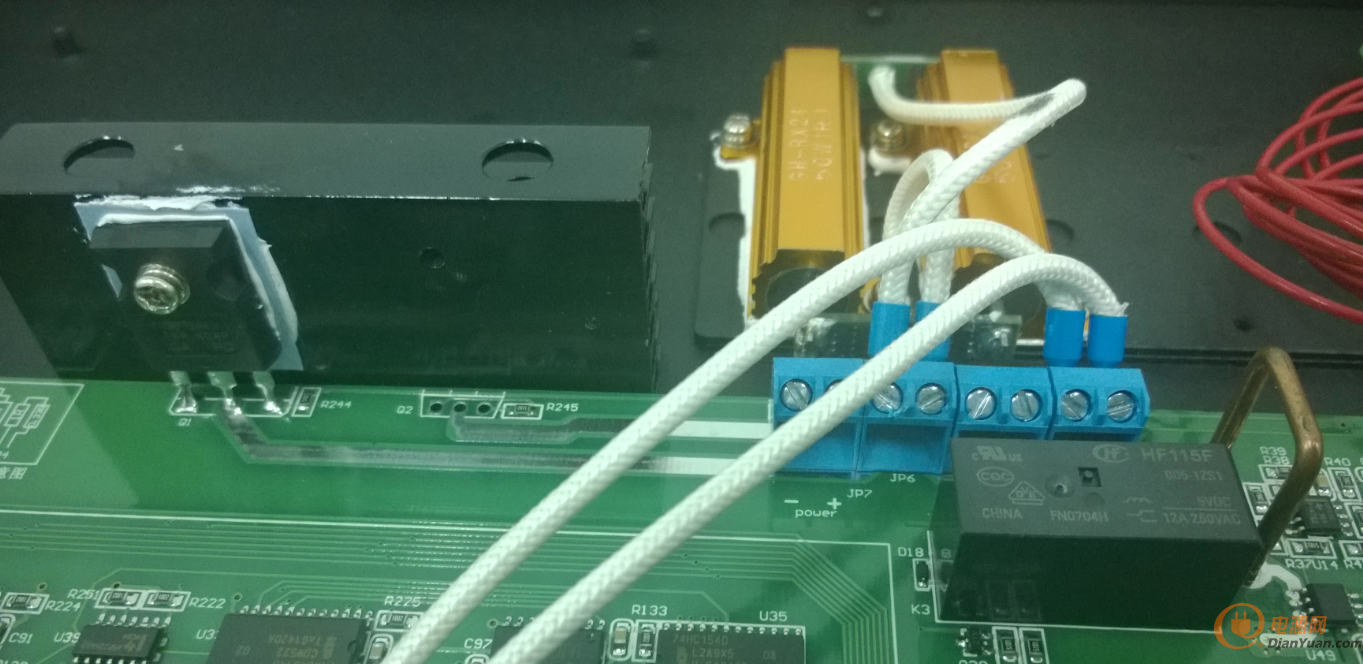

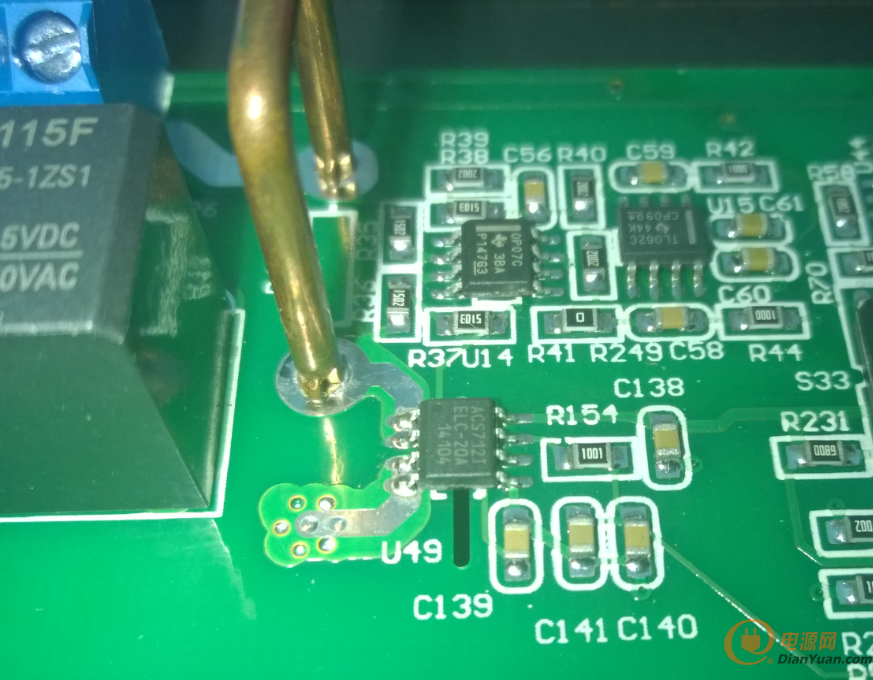

電池放電及電流采集:

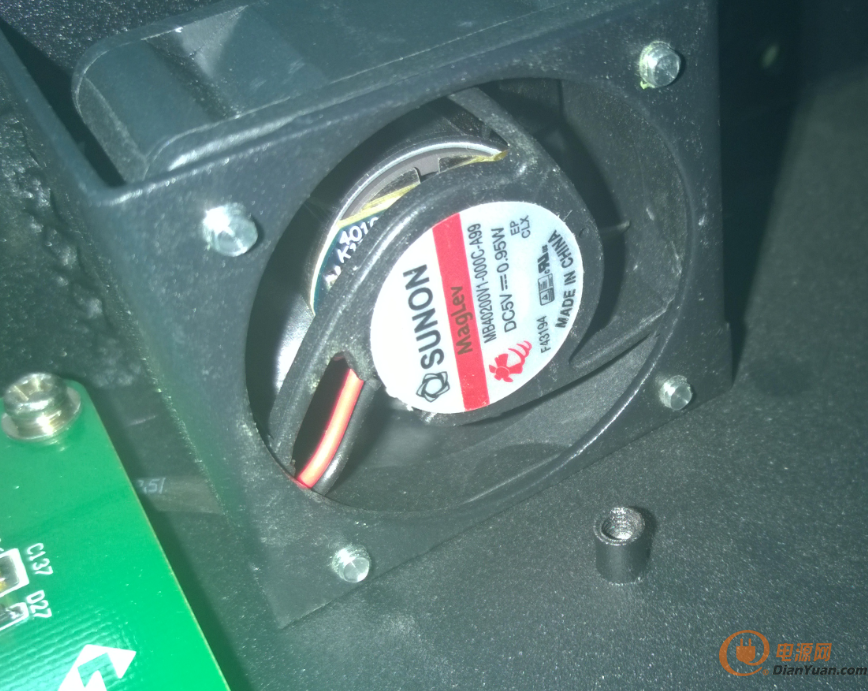

散熱風扇:

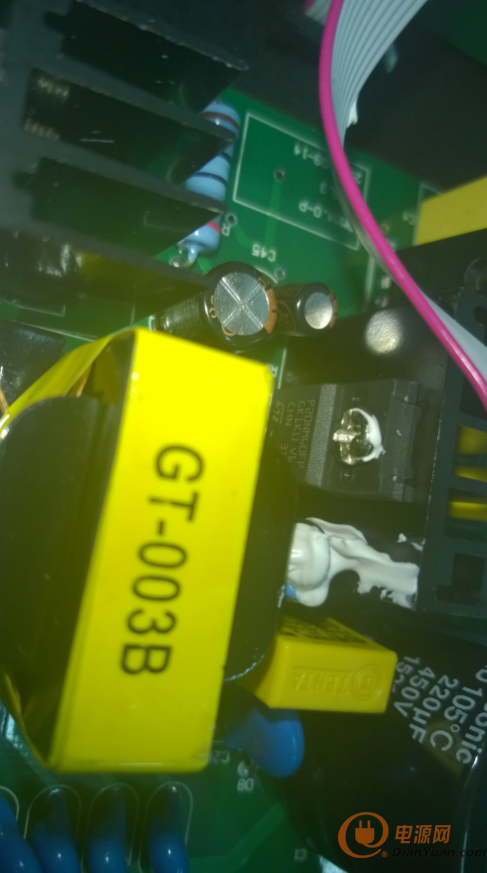

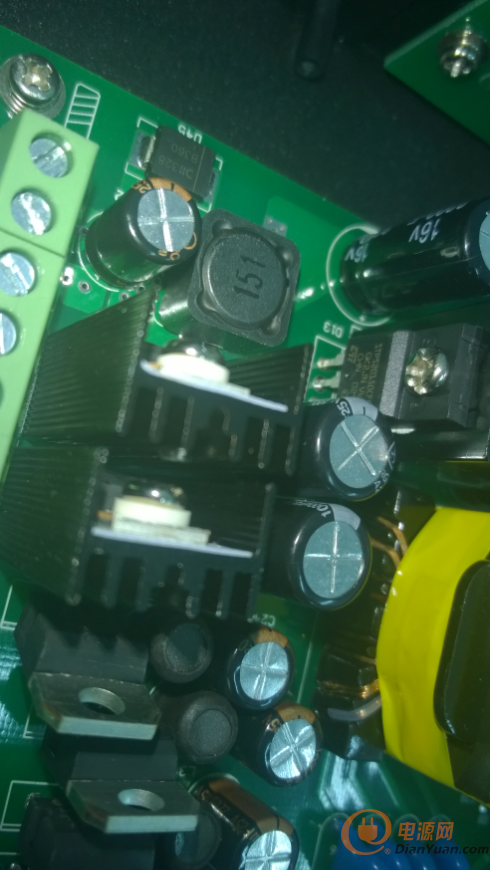

輔助電源:
繼電器驅動及互鎖:

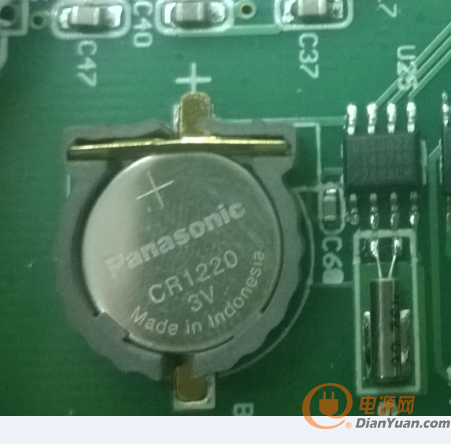

RTC ds1302:

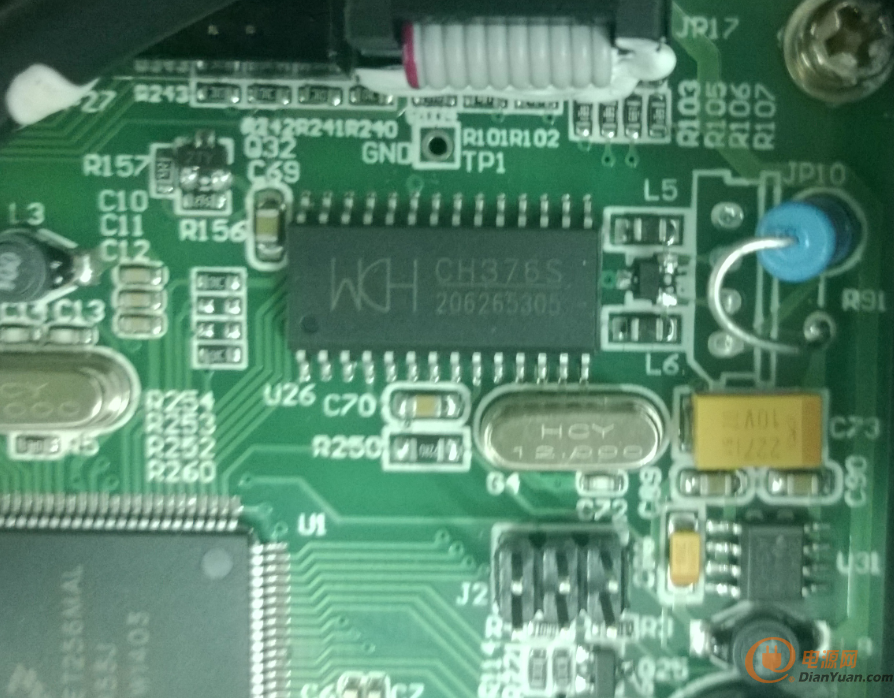

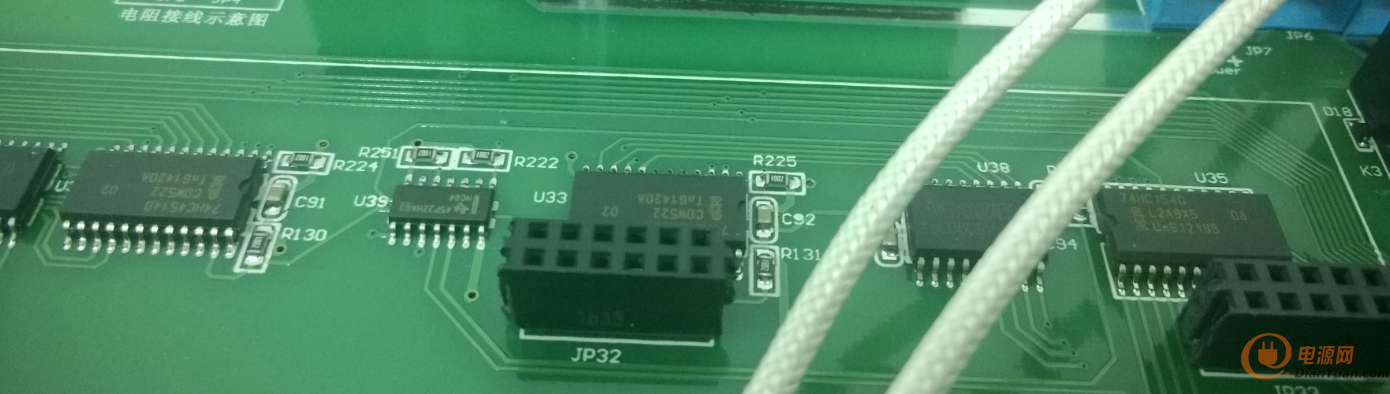

RS485部分:
