高精度PSR LED恒流驅動芯片TW9022（隔離）

特性描述

TW9022是一款高精度原邊反饋的LED恒流驅動芯片。 芯片工作在電感電流斷續模式，適用于85Vac~265Vac全范圍輸入電壓、功率5W以下的反激式隔離LED恒流電源。TW9022芯片內部集成650V功率開關，采用原邊反饋模式，無需次級反饋電路，也無需補償電路，只需要極少的外圍元件即可實現優異的恒流特性。芯片的工作電流極低，無需變壓器輔助繞組檢測和供電，進一步減少外圍元器件，極大的節約了系統成本和體積。TW9022芯片內帶有高精度的電流采樣電路， 同時采用了恒流控制技術， 可實現高精度的LED恒流輸出和優異的線電壓調整率。通過調整外部電阻可精確控制LED開路電壓。TW9022具有多重保護功能， 包括LED開路/短路保 護， CS電阻短路保護， 欠壓保護， 芯片溫度過熱調節等。

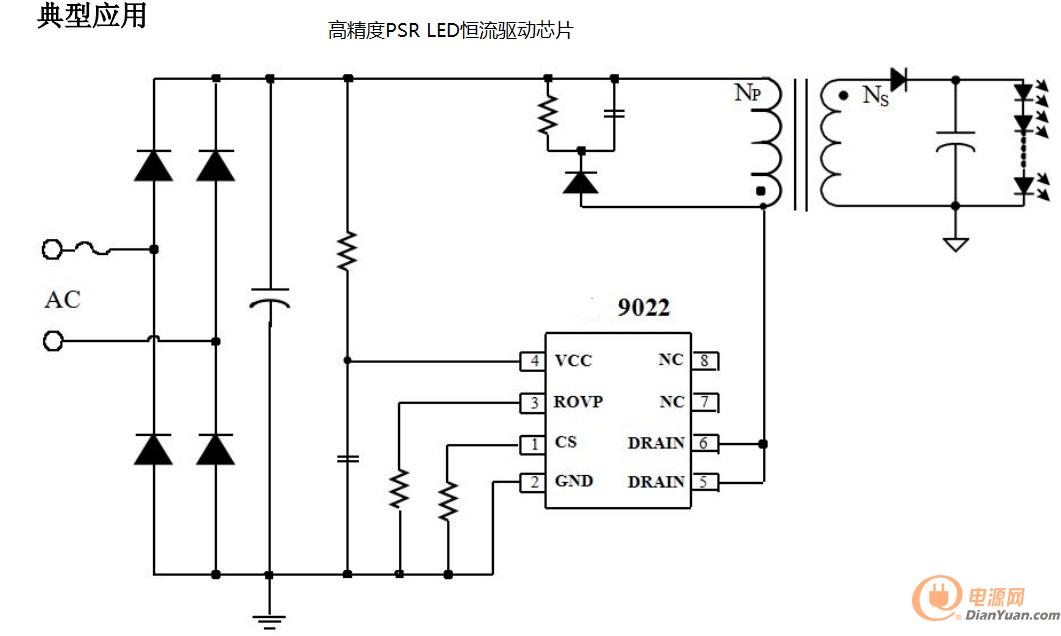

隔離參考圖



LED驅動電源芯片TW9833D功能描述 (非隔離)

概述TW9833D是一款高精度降壓型LED恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于85Vac~265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源TW9833D芯片內部集成500V功率管，采用專利的驅動和電流檢測方式，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。TW9833D芯片內帶有高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的LED恒流輸出和優異的線性電壓調整率。芯片工作在電感電流臨界連續模式，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。TW9833D具有多重保護功能，包括LED開路/短路保護，CS電阻短路保護，欠壓保護，芯片溫度過熱調節等。

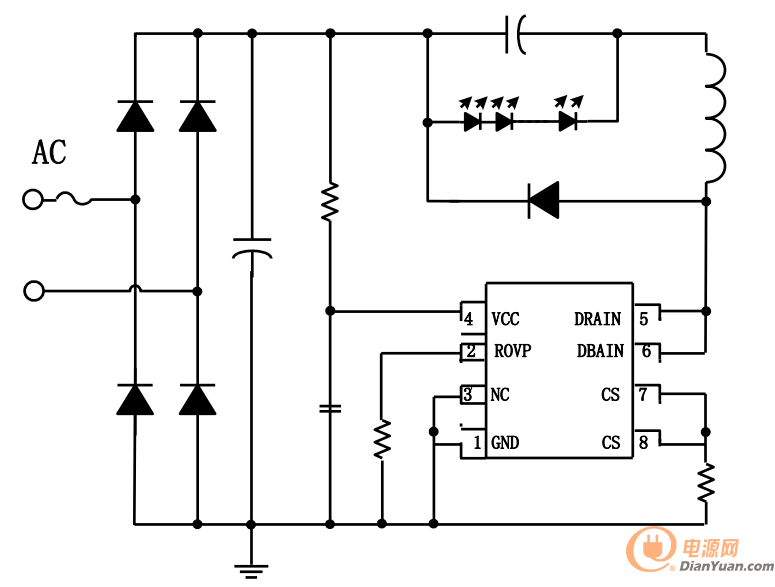

非隔離參考圖
