uc3842驅動mos管的問題

我想做一個boost拓?fù)涞膁cdc變換器，輸入電壓是24到30v，如果這樣直接給uc3842做電源，其6腳輸出的驅動信號電平也是這么高，可是mos管的Vgs電壓才是正負20V的。這樣會不會損壞mos管。怎么處理這種情況，
全部回復(5)
正序查看
倒序查看
2015-05-25 09:28

用3843和7812（TO-220封裝）

7812的輸入腳加一個3W 100R的氧化膜電阻做為降壓限流，減小7812的損耗，

7812輸出12V供給3843，就可以了，



3842的門值電壓要16V左右啟動，擔心12V啟動不了，所以選3843

0
回復
huxuzhan
LV.3
3
2015-05-25 11:54
@水鄉電源
用3843和7812（TO-220封裝）7812的輸入腳加一個3W100R的氧化膜電阻做為降壓限流，減小7812的損耗，7812輸出12V供給3843，就可以了， 3842的門值電壓要16V左右啟動，擔心12V啟動不了，所以選3843
謝謝，為什么我看到有些用uc3842做的離線反激開關電源，一般有一個輔助繞組給3842供電，這個電壓似乎也在20v以上，難道這樣不危險嗎？
0
回復
2015-05-25 16:08
@huxuzhan
謝謝，為什么我看到有些用uc3842做的離線反激開關電源，一般有一個輔助繞組給3842供電，這個電壓似乎也在20v以上，難道這樣不危險嗎？
輔助供電一般是12-18v，不超過20v。
0
回復
huxuzhan
LV.3
5
2015-05-26 09:57
@ymyangyong
輔助供電一般是12-18v，不超過20v。
哦，緣來如此
0
回復
2015-05-26 10:28
@huxuzhan
哦，緣來如此[圖片]

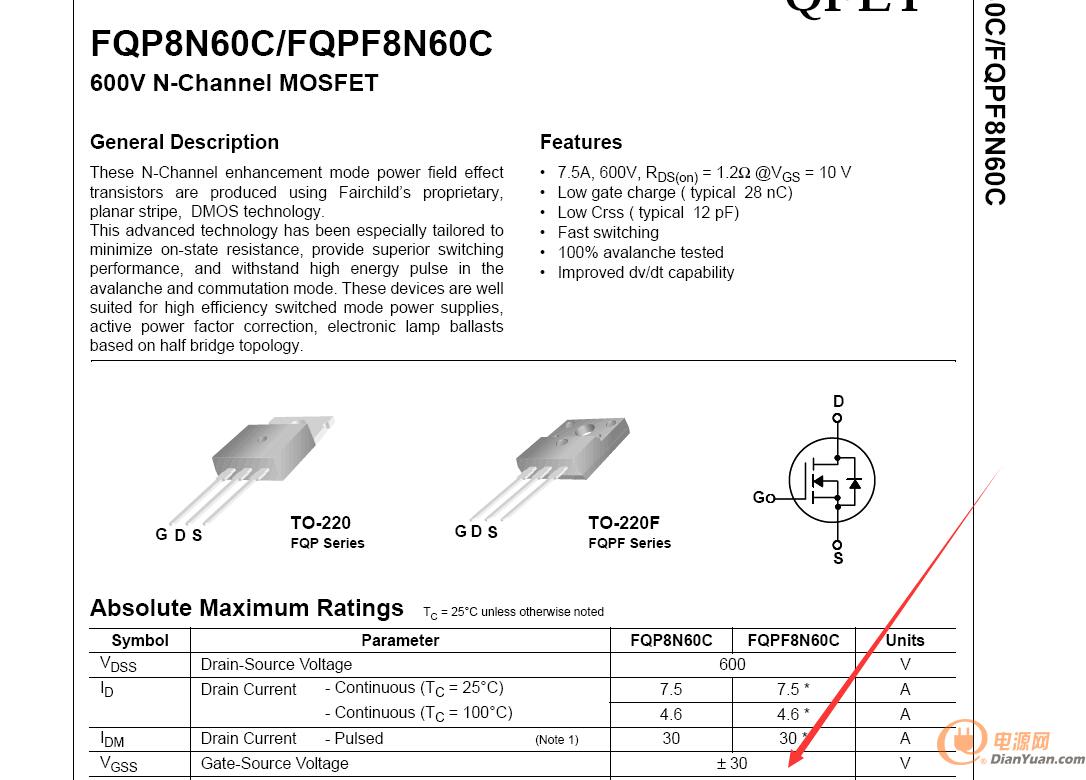

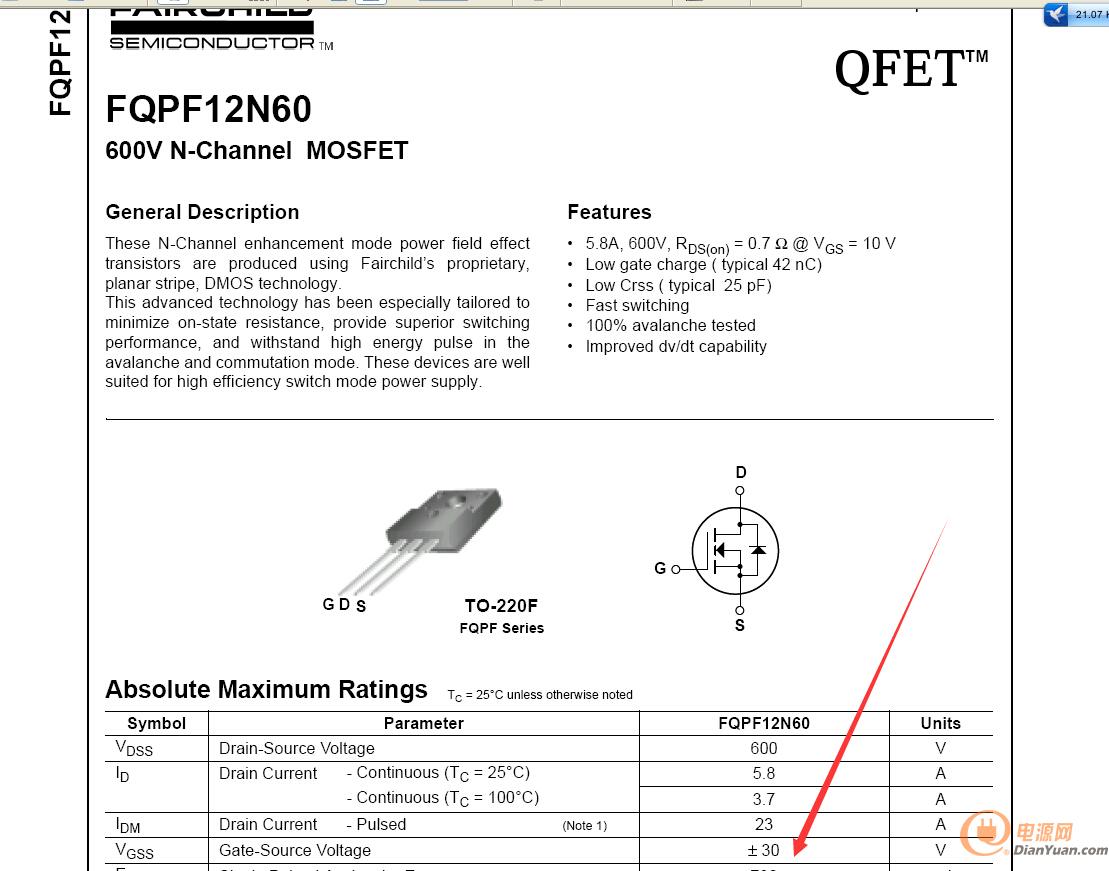

有些MOS的VGS是正負30V的，

例如市面上有的12V 6A或5A的電源，在低壓100V帶滿載時，VCC是會從12V跑到22V的，但只要MOS的VG是30V，

所以VCC 20多V可以的，
